柴油机空气滤清器弹性卡扣结构设计

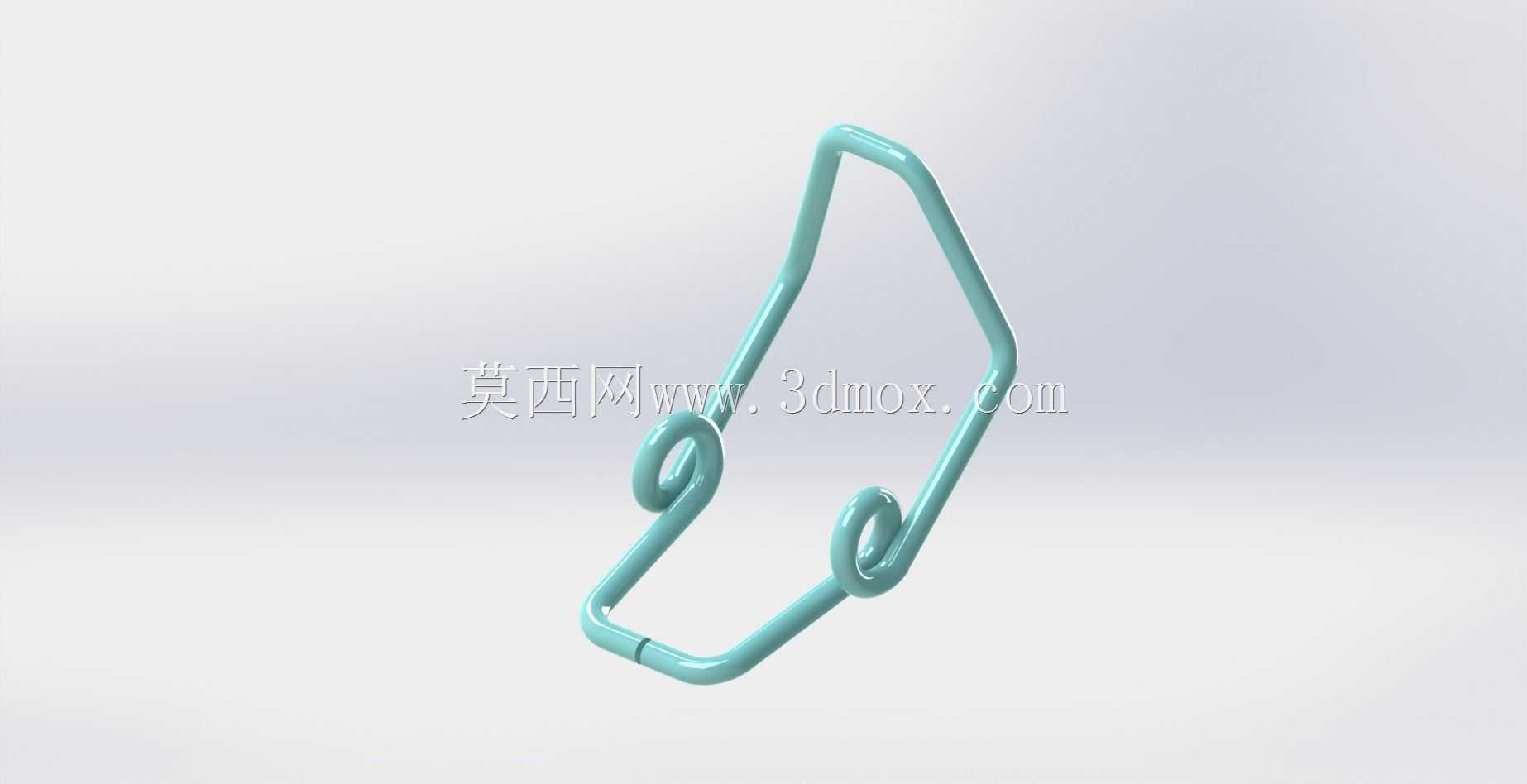

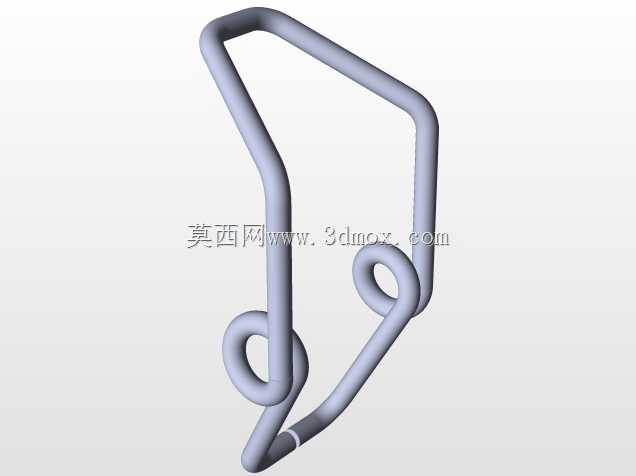

　　在柴油发动机的进气系统布局中，空气滤清器的壳体密封可靠性直接决定了进气洁净度与发动机磨损寿命。这类弯折成型的弹性卡扣，正是替代传统螺栓紧固、实现空滤端盖快拆快装的核心连接件，常见于商用车、工程机械、小型发电机组的柴油机空滤总成上。日常维保中，操作人员无需借助扳手，徒手即可完成端盖解锁与锁紧，大幅缩短滤芯更换的停机时间，同时避免了野外作业时紧固件掉落丢失的问题。从结构功能来看，该卡扣采用单根弹性金属线材一体弯折成型，整体呈不对称的多边形框体，两端各设置一圈螺旋扭转环作为弹性蓄能结构。装配时，卡扣跨接在空滤壳体与端盖的对应凸耳上，依靠扭转环产生的预紧拉力，将端盖内的密封橡胶圈持续压紧在壳体端面上，保证进气通路不会出现未经过滤的漏气旁路。

　　两个螺旋环的位置经过受力校核，既提供足够的锁紧力抵消发动机运行带来的振动松脱，又不会因拉力过大导致塑料壳体凸耳出现应力开裂。设计思路上，线材的直径选型需要匹配空滤壳体的尺寸与密封压缩量：线径过细则锁紧力不足，发动机振动时容易松脱；线径过粗则徒手操作扳动力过大，维保便利性下降。弯折的框体轮廓并非随意造型，长直段贴合空滤壳体的外壁弧度，短边则对应端盖凸耳的卡槽宽度，装配后卡扣不会沿周向窜动。两端的扭转环相当于内置的扭转弹簧，在反复开合数百次后仍能保持稳定的预紧力，不会出现塑性变形。安装边界方面，这类卡扣的整体占用空间远小于螺栓搭子结构，不需要在塑料壳体上设计厚重的螺纹嵌件安装柱，能够有效降低空滤总成的整体重量与材料成本。

　　卡扣的开合行程预留了足够的密封压缩补偿量，即便橡胶密封圈长期使用后出现一定的永久压缩变形，弹性拉力仍能维持密封面的贴合压力。线材表面通常做喷塑或镀锌处理，抵御发动机舱内的油污、水汽与道路盐雾侵蚀，避免锈蚀后弹性失效。在三维建模过程中，需要重点还原螺旋扭转环的空间曲线与线材弯折处的圆角过渡，不能直接用直角折线简化，否则后续有限元受力分析会出现严重的应力集中误判。装配仿真时要模拟卡扣从张开状态到卡入凸耳的全过程，验证操作力是否在人体工学合理范围内，同时检查卡扣与周边管路、发动机罩盖是否存在运动干涉。对于不同排量的柴油机空滤，只需按比例缩放线材直径与框体尺寸，即可衍生出适配不同规格空滤的系列化卡扣，零部件通用化程度极高。
