便携式车载电动制冷冷却箱结构设计

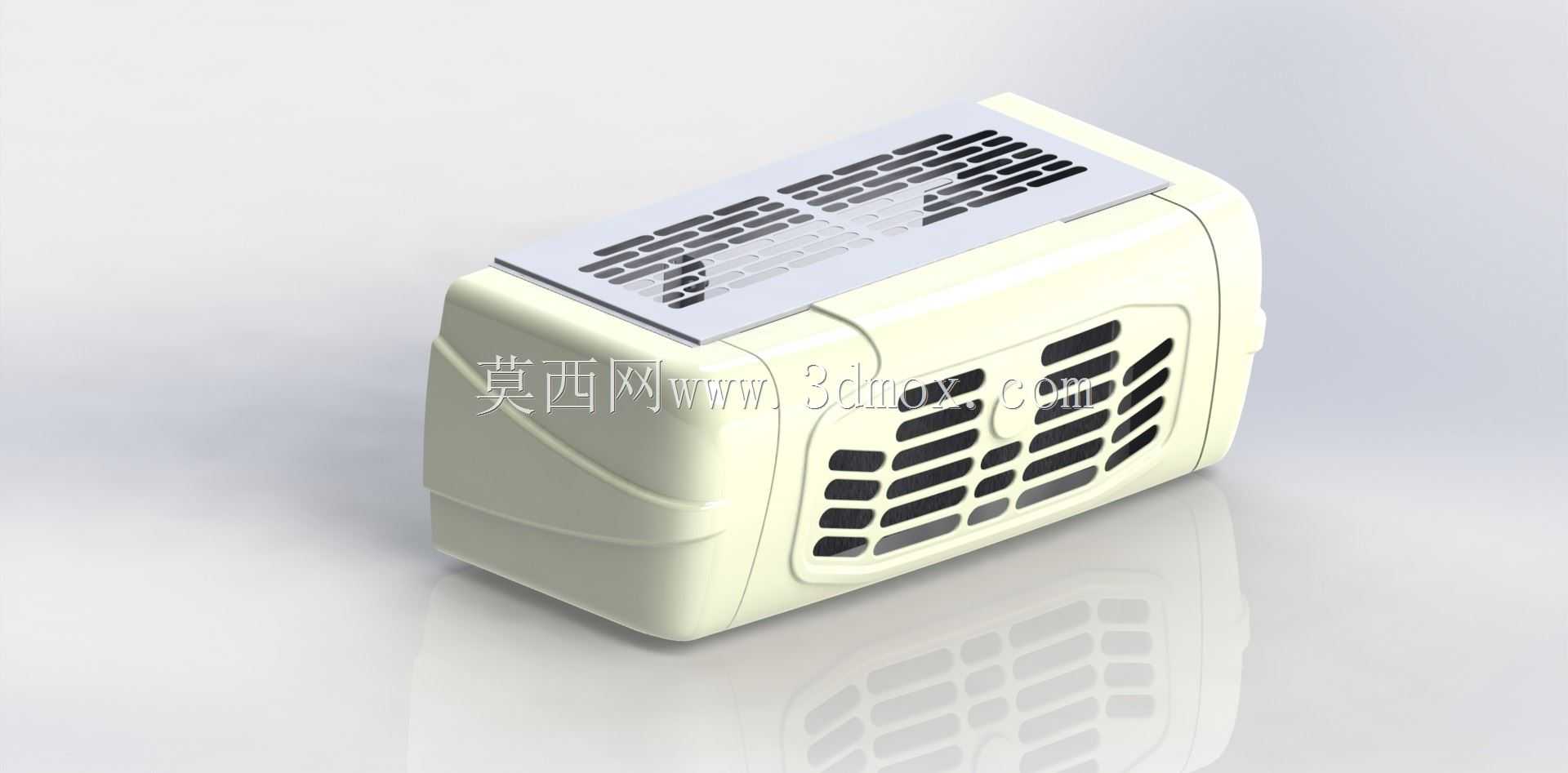

　　这款小型电动冷却装置的结构建模，核心围绕狭小空间内的主动散热需求展开，整体采用卧式圆角长方体布局，外壳做了全包覆圆弧过渡处理，没有突出的尖锐棱角，既降低了移动过程中磕碰造成的壳体开裂风险，也能在车载、户外临时作业等存在振动的场景下减少应力集中。从建模的结构分层来看，装置顶部预留了整面格栅式通风区，正面同样开设矩阵式通风槽，两组通风路径形成上下贯通的对流通道，内部换热组件工作时，冷空气可从正面格栅进入，携带热量后从顶部格栅快速排出，避免密闭壳体内热量淤积导致制冷效率衰减。

　　壳体的分模线沿装置周向中部分布，上下壳采用卡扣加紧固件的组合连接方式，既方便后期拆解维护内部换热芯体、送风组件与控制模块，也能保证壳体拼合后的密封性，阻挡日常使用中溅入的液体与侵入的粉尘。装置侧面预留的内嵌式安装位，可适配车载固定支架、桌面防滑底座等不同外接配件，不需要额外在壳体表面打孔破坏结构强度。从安装边界来看，装置整体长宽高比例紧凑，占用的水平投影面积远小于常规半导体制冷箱，可直接放置在车辆扶手位、工作台边角、小型设备机柜旁的空余空间，不需要预留过大的操作间隙，仅需在顶部与正面通风口外侧留出不小于五厘米的通风余量，即可保证散热回路正常运行，不会出现吸风受阻、排风回流的问题。

　　在功能设计上，该装置并非单纯的储物冷藏箱，它既可以作为小型便携冷藏单元，存放需低温保存的试剂、小件饮品与随身药品，也可作为独立冷却单元，对接小型工控设备、便携式检测仪器的发热部位，通过定向送风带走设备运行产生的多余热量。建模过程中对内部风道做了等比例还原，送风组件的安装位做了下沉式减震设计，可抵消风机运行产生的小幅振动，降低装置工作时的共振噪音。壳体壁厚按照常规便携电器的抗冲击要求做了均匀设定，转角位置做了局部加厚处理，长期承受车载颠簸工况也不会出现连接位松脱。顶部格栅的栅条间距经过合理排布，既保证通风通流面积，也能避免较大异物掉入壳体内部触碰运转组件。整体结构没有采用复杂的异形曲面，所有特征均适配常规注塑加工工艺，拔模角度统一，不需要特殊的模具抽芯结构，量产阶段的加工与装配难度都处于较低水平。
