手动卷烟器外壳结构三维造型

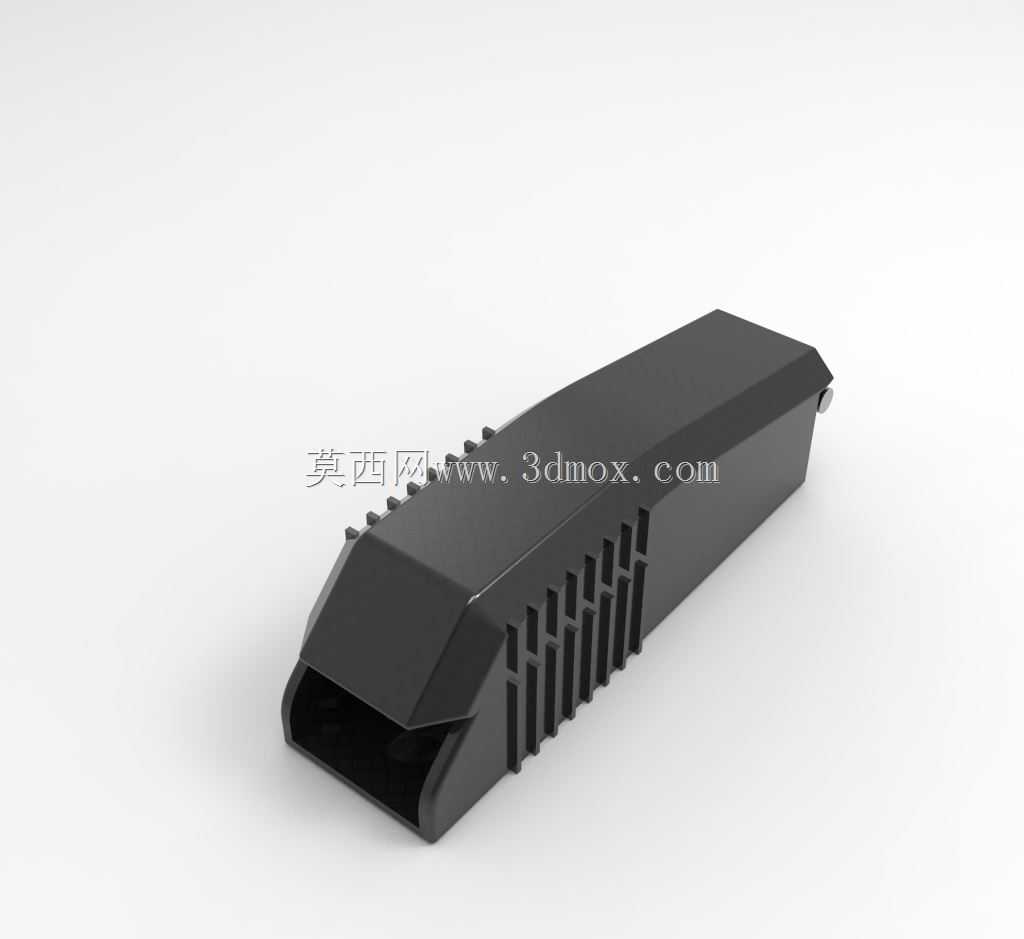

　　该造型围绕小型手动卷烟设备的外部壳体展开，主体采用长条楔形布局，前端设置较宽的烟支卷制成形开口，后端逐渐收窄，形成便于单手握持和推送操作的轮廓。壳体表面不是单纯的装饰性曲面，而是结合握持受力、内部机构容纳、散热排屑以及装配定位进行综合处理：顶面保留连续承托面，侧面布置多组竖向开槽，既减轻塑料件整体重量，也能在卷制过程中观察烟丝填充状态，并让细碎烟丝、粉尘更容易从槽位排出，减少机构卡滞。

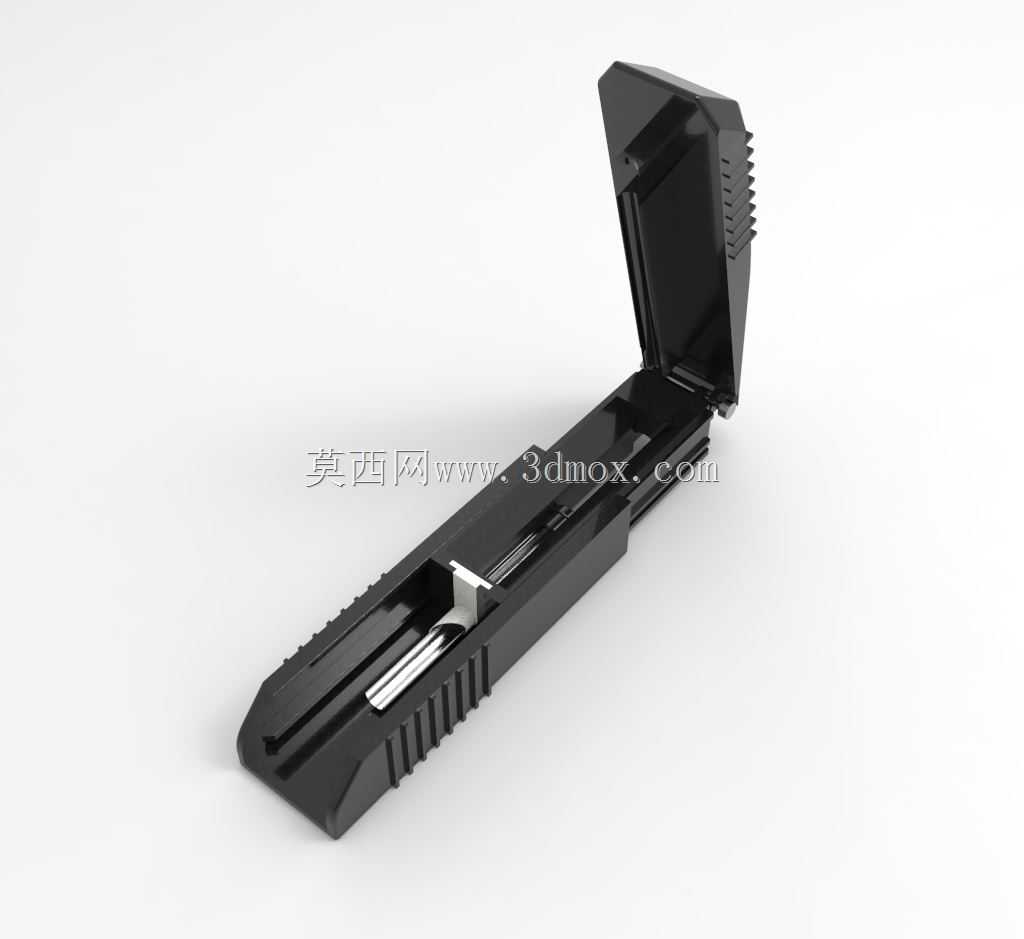

　　从实际使用场景看，这类器具主要面向桌面手工卷制作业，操作者将预处理烟丝与卷纸放入前端工作区，通过壳体内部滚轮、导向件或推料构件完成卷紧、成形和封口动作。外壳需要承担手部按压力、推送反力以及内部小件的支撑作用，因此模型在开口边缘、侧壁转折和底部承托区均做了加厚处理。前端开口处采用内收导向斜面，使卷纸进入时具有明确导入角度，避免纸张偏斜；开口下缘形成挡边，可限制内部滚轮轴向窜动，同时为金属销轴提供安装边界。

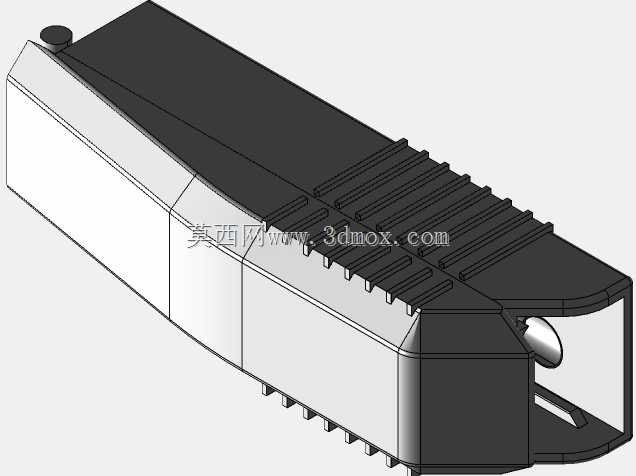

　　外形设计上，壳体没有采用规则长方体，而是将上盖与侧墙融合为斜切式整体造型。顶部从前到后缓慢抬升，靠近操作端形成较高容腔，用于容纳烟丝和卷制机构；尾部收窄后可作为握持尾段，也便于布置锁紧螺钉或铰接轴。侧面的格栅槽并非等宽阵列，靠近前端受力区的槽间筋位更宽，以保证开口周边刚度；向后段槽位逐渐加密，主要承担减重和视觉识别作用。格栅之间的筋条沿壳体高度方向贯通，能够提高薄壁塑料件的抗弯能力，减少注塑成型后的翘曲风险。

　　内部结构设计需要为金属部件预留精确空间。虽然外观件可通过增材制造或注塑方式获得，但滚轮、销轴、弹簧、刀片或锁紧片等关键受力件仍需采用金属材料，以承受反复摩擦和扭转。壳体两侧应设计同轴轴承位或销孔，孔位周围增加凸台，使销轴装配后不直接依赖薄壁侧壁承重。底部可设置限位肋，用于固定内部导轨或料槽位置；上盖内侧则宜布置交叉加强筋，避免按压时顶面塌陷。若采用上下壳扣合结构，配合面需要预留止口、卡扣柱和螺钉柱，螺钉柱周围增加辐射筋，防止拧紧时柱根开裂。

　　安装边界方面，该设备属于手持与桌面两用工具，整机宽度应以单手握持为限，高度需保证前端开口能够放入标准卷纸和适量烟丝，长度则要覆盖滚轮行程与尾部握持区。三维建模时应先确定内部滚轮直径、销轴中心距、卷纸通道高度和烟丝压缩量，再反推外壳内壁；外壁在壁厚基础上叠加防滑斜面和排屑槽。前端开口与内部通道必须保持平滑过渡，不能出现台阶或锐边，否则会刮破卷纸。侧壁格栅开孔不能与销轴支承位、螺钉柱发生干涉，槽底与运动件之间应保留安全间隙，防止烟丝积压后摩擦滚轮。

　　从工程细化角度看，模型还需考虑塑料件拔模方向。外壳外表面可沿开合方向设置轻微拔模斜度，内侧筋位厚度应小于主壁厚，避免缩水痕。前端受冲击区域可采用圆角过渡，降低应力集中；长期与手部接触的棱边需做倒角处理。若用于3D打印验证，格栅筋条和销孔凸台应保证最小打印壁厚，装配孔可预留后加工余量；若转入批量注塑，则需进一步检查分型线位置、浇口位置和卡扣变形量。整体造型把外观握持、内部机构、排屑维护和金属件安装集中在同一壳体中，结构紧凑，适合作为小型手动卷制设备的外壳方案进行结构验证与二次设计。
