食品级对夹式管道视镜观察装置

　　这套视镜结构在食品流体输送管线里属于非常典型的在线观测部件，日常布置在泵送出口、换热段前后、灌装进料支管这类需要人工确认介质状态的工位。现场操作人员不用拆开管路，就能隔着透明视窗直接判断管内是否存在气泡、积料、混色、堵塞或者冲洗残留，在乳品、饮料、酱料、制药纯化水这类对卫生等级要求严苛的生产线中，它是巡检和CIP清洗验证环节很常用的观测节点。

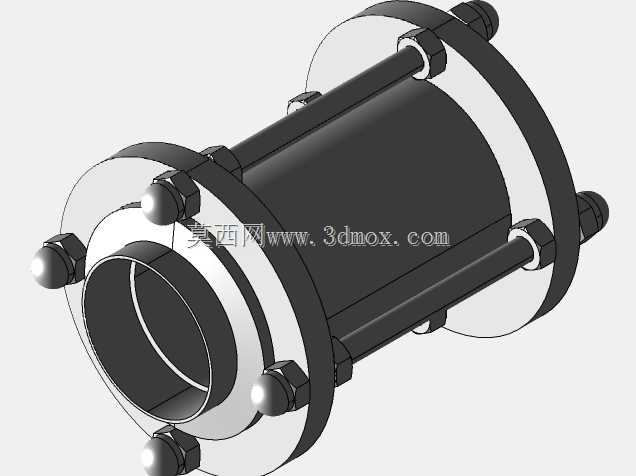

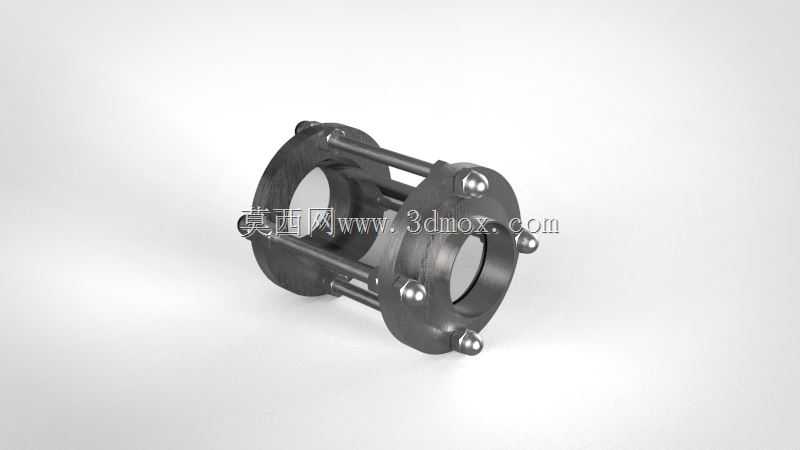

　　从结构拆分来看，两端是带颈法兰盘，法兰端面上预留了均布的螺栓沉孔，用来和现场管路的配对法兰对接密封；中间的透明视窗被夹持在两侧法兰之间，周向靠四根平行的长拉杆把两端法兰拉紧固定，拉杆两端用六角螺母锁紧，既给视窗提供均匀的轴向压紧力，又让整个中段形成通透的观测空间。这种对夹拉杆式布局相比整体铸造视镜，拆装清洗更方便：松开拉杆螺母后就能取下视窗片，对密封面和视窗表面做彻底擦拭，避免卫生死角积存物料。

　　选材上主体过流部件采用AISI304奥氏体不锈钢，符合食品接触安全要求，内壁抛光后不容易挂料，耐日常弱酸弱碱清洗液腐蚀；透明观测段一般选用钢化硼硅玻璃或者食品级聚碳酸酯，兼顾耐压、透光和抗冲击性能。密封环节在视窗两侧各布置一圈卫生级平垫片，压紧后既能防止带压流体外漏，也能避免玻璃直接和金属硬接触造成应力碎裂。

　　设计时首先要匹配现场管路的公称通径，两端法兰的螺栓孔分布圆、孔径、法兰厚度都要和对应压力等级的标准法兰对齐，保证现场可以直接换装不需要额外改管。拉杆的数量和直径根据公称压力核算：低压自流管线可以用细拉杆，带压输送工况下要加大拉杆直径，避免充压后法兰张开导致视窗受力不均。轴向总长度要提前纳入管线布局校核，视镜中段因为要留出完整的观测视野，长度比普通对夹管件更长，布置在紧凑管廊里的时候要提前预留拆装空间，尤其是侧面要留出能让操作人员视线正对视窗的操作位，不能被旁边的阀门、支架挡住观测角度。

　　安装边界上需要注意，视镜属于带透明脆性元件的部件，管路焊接配对法兰时要保证两端法兰端面平行度，强行对角紧螺栓很容易把视窗片拧裂；锁紧螺母要按对角顺序分步均匀拧紧，让垫片压缩量一致。管线支撑不能让视镜本身承受管道重量，两端附近要设置管架，避免设备运行振动长期作用在视窗上。如果用在带温度波动的工况，比如高温杀菌后的冷却段，要核对视窗材料的耐温骤变范围，防止冷热冲击造成玻璃开裂。

　　建模过程里把法兰的沉孔、拉杆的外螺纹、螺母的六角外形、视窗的薄壁透光特征都做了完整还原，装配关系上拉杆和两端法兰的通孔同轴、螺母端面和法兰贴合，干涉检查确认所有运动和装配间隙合理，导入装配环境后可以直接用来做管线布局校验、卫生级管件选型演示，也能作为非标视镜衍生设计的基础模板，调整通径、压力等级、拉杆数量就能快速衍生出不同规格的同系列产品。
