食品级不锈钢卫生级快装卡箍接头

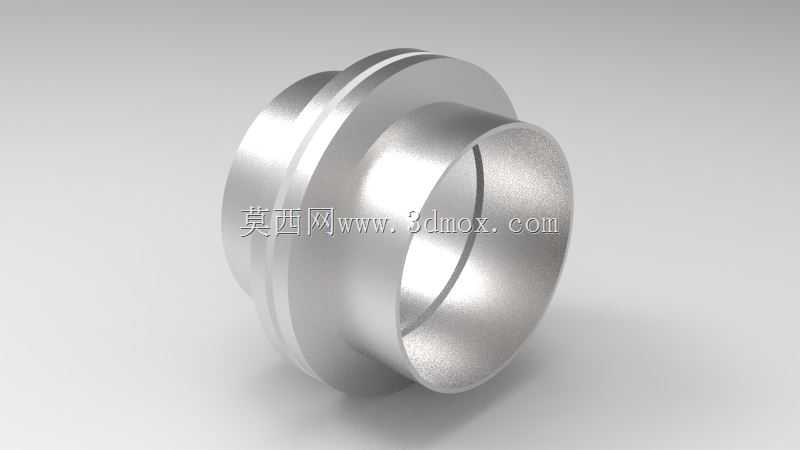

　　在食品饮料、乳品加工、生物制药以及精细化工的洁净管路系统里，管路之间的可拆卸连接一直是结构设计中需要反复权衡的环节。既要保证拆装清洗方便，又要避免介质残留、滋生细菌，还要承受一定的工作压力与频繁的人工操作，这类工况下，卫生级快装接头便成为管路布置中最常见的标准连接件。本次呈现的这款回转体零件，正是用于洁净管路对接的不锈钢卡箍式接头，其公称通径对应50mm规格，材质选用AISI 304奥氏体不锈钢，能够满足食品接触场景下的耐腐蚀与卫生要求。

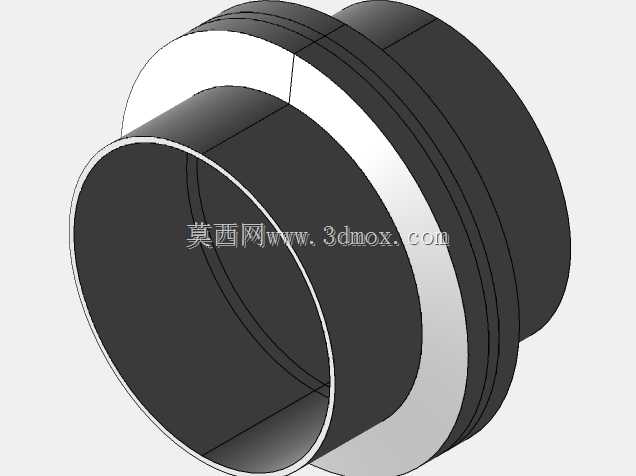

　　从结构形态上看，该零件整体为一体车削成型的回转件，一端带有明显外凸的卡盘凸缘，凸缘外侧加工出用于卡箍抱紧的圆弧过渡槽，另一端则为可与管道焊接或对接的直筒段。卡盘端面是整个接头的密封基准面，加工时需要保证较高的平面度与表面光洁度，实际装配时两片接头卡盘对合，中间夹入食品级硅胶或聚四氟乙烯密封垫圈，再用剖分式快装卡箍套住两侧凸缘，拧紧卡箍上的单手快拆螺母即可完成锁紧。这种连接方式不需要法兰上的多组螺栓对位，操作工在设备维护或CIP在线清洗前后，可以快速拆开管路，检查内部残留或更换密封圈，大幅缩短洁净管线的停机维护时间。

　　设计这类接头时，结构工程师首先要锁定的是卡盘的外径与凸缘厚度，这两个尺寸直接决定它能否与市售标准快装卡箍匹配。以50mm通径对应的卫生级卡盘为例，卡盘外径、凸缘根部圆角以及卡箍贴合的锥面弧度都要遵循通用卫生管件的配合习惯，若卡盘外径偏小，卡箍抱合时会出现压不紧、密封圈偏位的问题；若外径偏大，则卡箍无法完全扣入，强行锁紧会造成卡箍变形。接头内部流道需要做到平滑过渡，内壁抛光至卫生级要求，避免出现台阶、死角或粗糙刀纹，防止牛奶、果汁、药液等介质在流动过程中挂壁积存。

　　从安装边界来看，该接头的轴向长度决定了管道下料时预留的装配空间。直筒段通常采用对接氩弧焊与同材质不锈钢管连接，焊接处需要做内壁打磨抛光处理，保证焊缝与母材齐平；也有同类结构将直筒段设计成外螺纹或卡套形式，以适配不同的管路终端。布置三维管线时，需要在接头外侧预留出卡箍开合的操作空间，尤其是靠近设备墙板、泵体出口或阀组密集的位置，不能让卡箍被相邻管件挡住，否则现场拆装时扳手或手无法伸入，只能被迫切割管线。

　　在实际产线中，这类接头广泛出现在离心泵进出口、过滤器两端、换热器接管、灌装设备进料管以及无菌储罐的管路上。食品厂输送酸奶、酱料时，管路每天都要经过热水、酸碱清洗液的循环冲洗，304不锈钢表面致密的钝化膜可以抵抗常规食品介质和清洗液的腐蚀；凸缘外侧的圆弧槽则要承受卡箍反复抱紧带来的局部接触应力，因此转角处不允许存在刀痕导致的应力集中，车削加工后通常要做表面抛光处理。

　　建模过程中，回转体主体适合通过旋转特征一次成型，先在草图中绘制内壁流道、外壁直段、卡盘凸缘以及卡箍槽的半剖面轮廓，绕轴线旋转得到基础实体，再对卡盘端面、密封面和各过渡圆角做细化。需要特别注意的是内壁与端面交接处的圆角，不能按普通机加工件做成清角，卫生级设计要求所有介质可接触的转角都采用圆弧过渡，便于清洗液冲刷到位。卡箍配合的外锥面角度要与标准卡箍的内锥面一致，锁紧时卡箍的楔紧力才能均匀转化为对接头端面的轴向压紧力，让密封圈受压均匀，不出现局部渗漏。

　　选型核对时，工程师除了确认通径50mm之外，还要关注管壁厚度能否承受系统工作压力，以及卡盘端面的密封形式是否与所选垫圈匹配。对于需要频繁拆卸的取样口、排污口，这种快装结构比传统螺纹连接更耐反复操作，也不会因螺纹牙型积存污物；而在长期固定的管段上，它同样能提供可靠的密封，并在需要改造管路时保留可拆卸的余量。整体而言，这款零件结构并不复杂，但配合尺寸、表面质量和过渡细节直接决定洁净管路能否长期稳定运行，是食品与制药装备管路设计中不可忽视的基础连接件。
