农用立式秸秆切碎脱粒作业设备

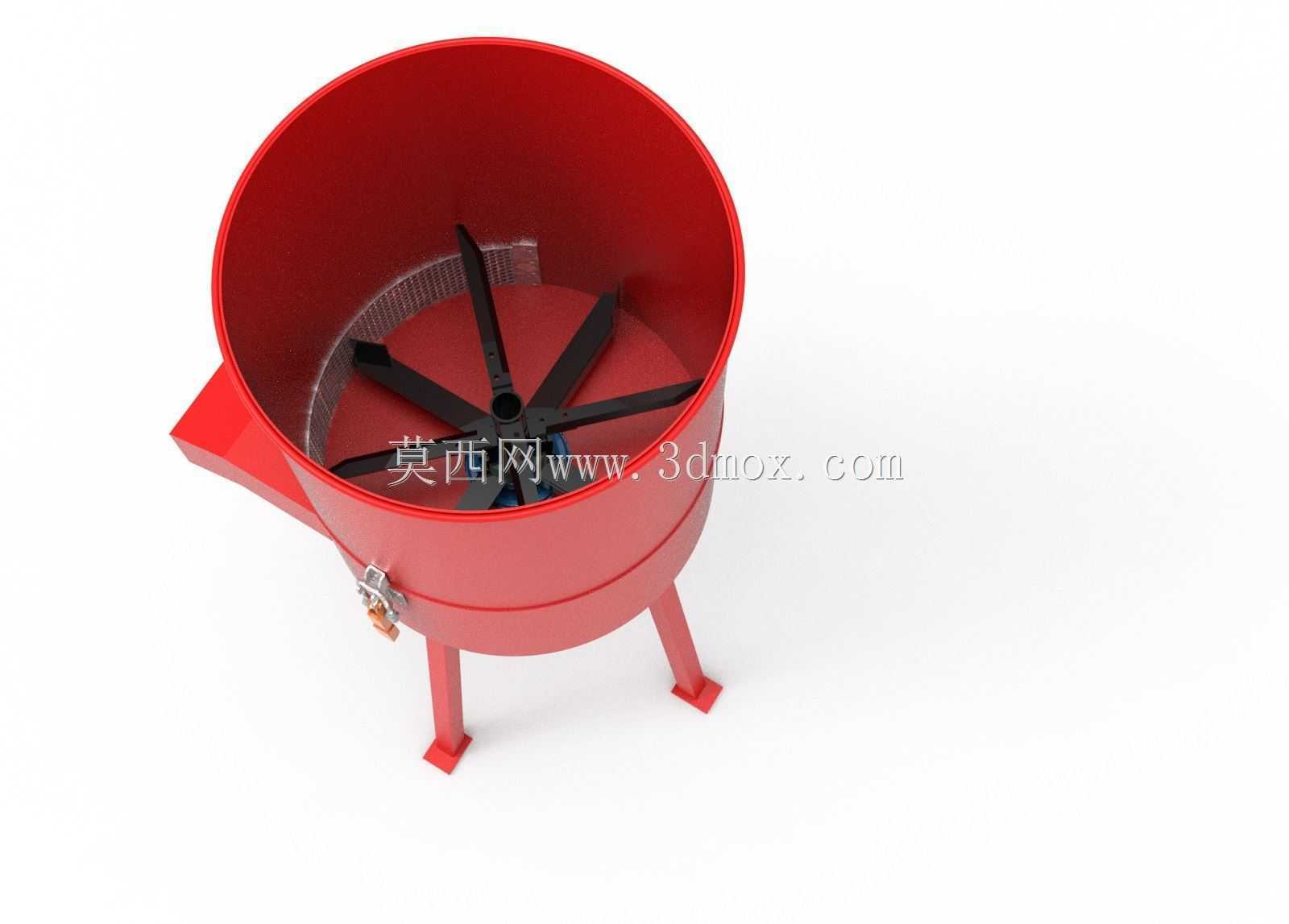

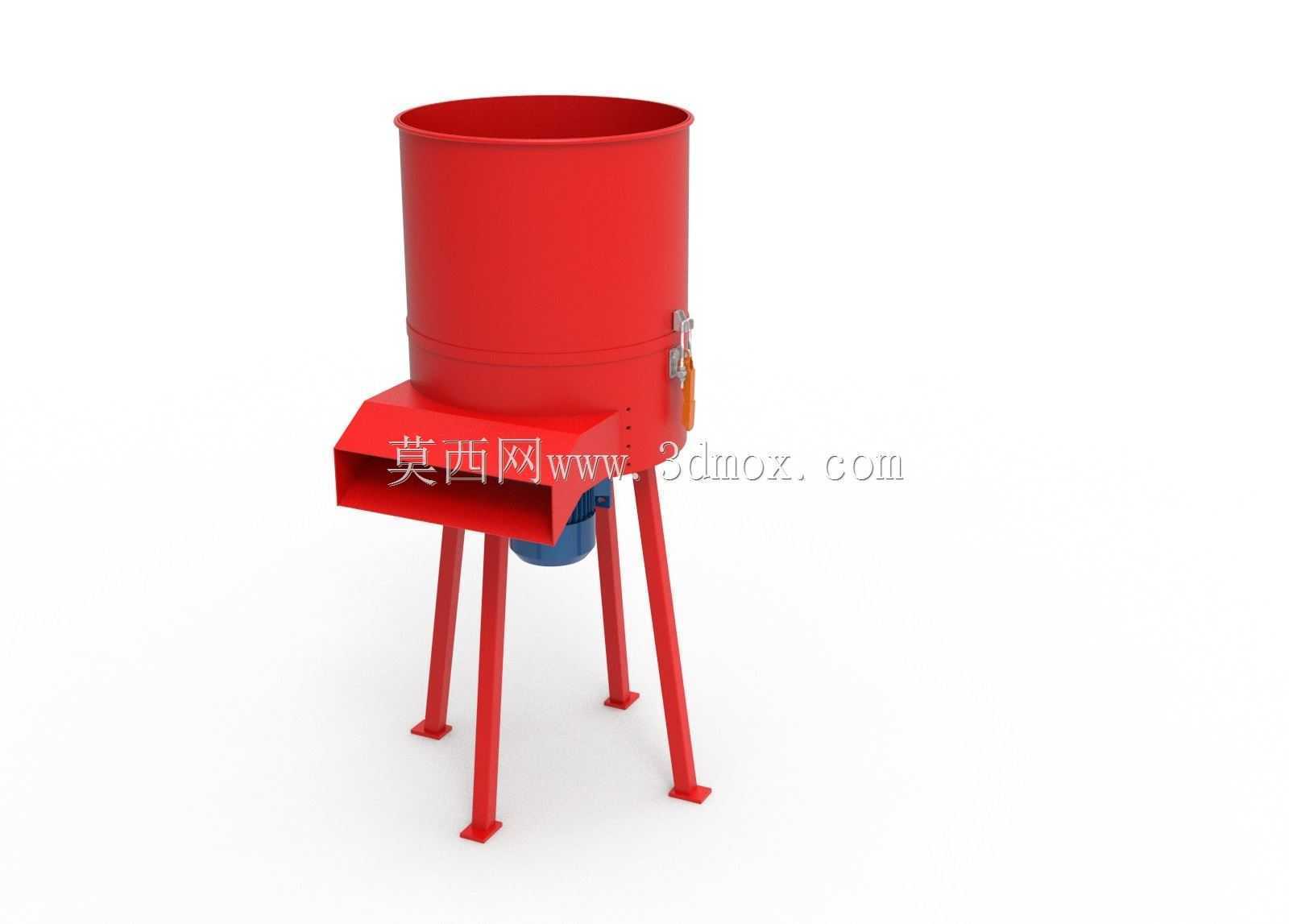

　　这款立式农用作业设备，主要面向散户种植、小型家庭农场的秸秆处理与谷物脱粒场景，适配220V民用供电环境，无需额外配置工业配电线路，可直接接入农户日常用电网络完成作业，解决了小型农业生产场景中大型农机无法进场、配电条件不足的实际痛点。设备采用立式直筒作业腔结构，上部大口径敞口设计方便物料快速投入，作业腔底部集成切削与脱粒组件，作业时物料从上部投入后，在腔体内完成切碎或脱粒工序，处理完成的物料从侧部倾斜出料口自然排出，无需额外配置输送机构即可完成物料收集，整体结构紧凑，对作业场地的平整度要求较低，普通硬化地面、压实的晒场地面均可放置使用。

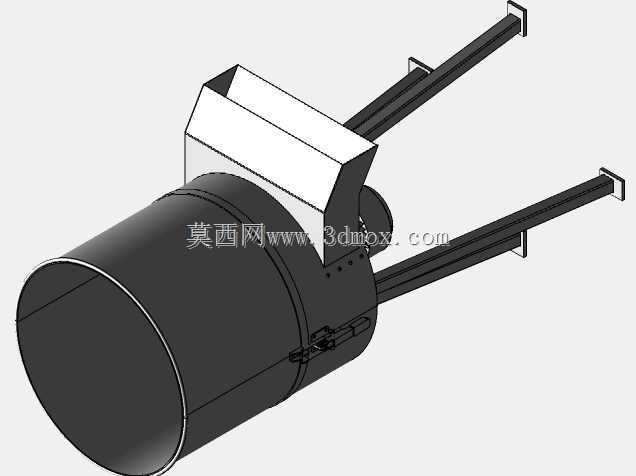

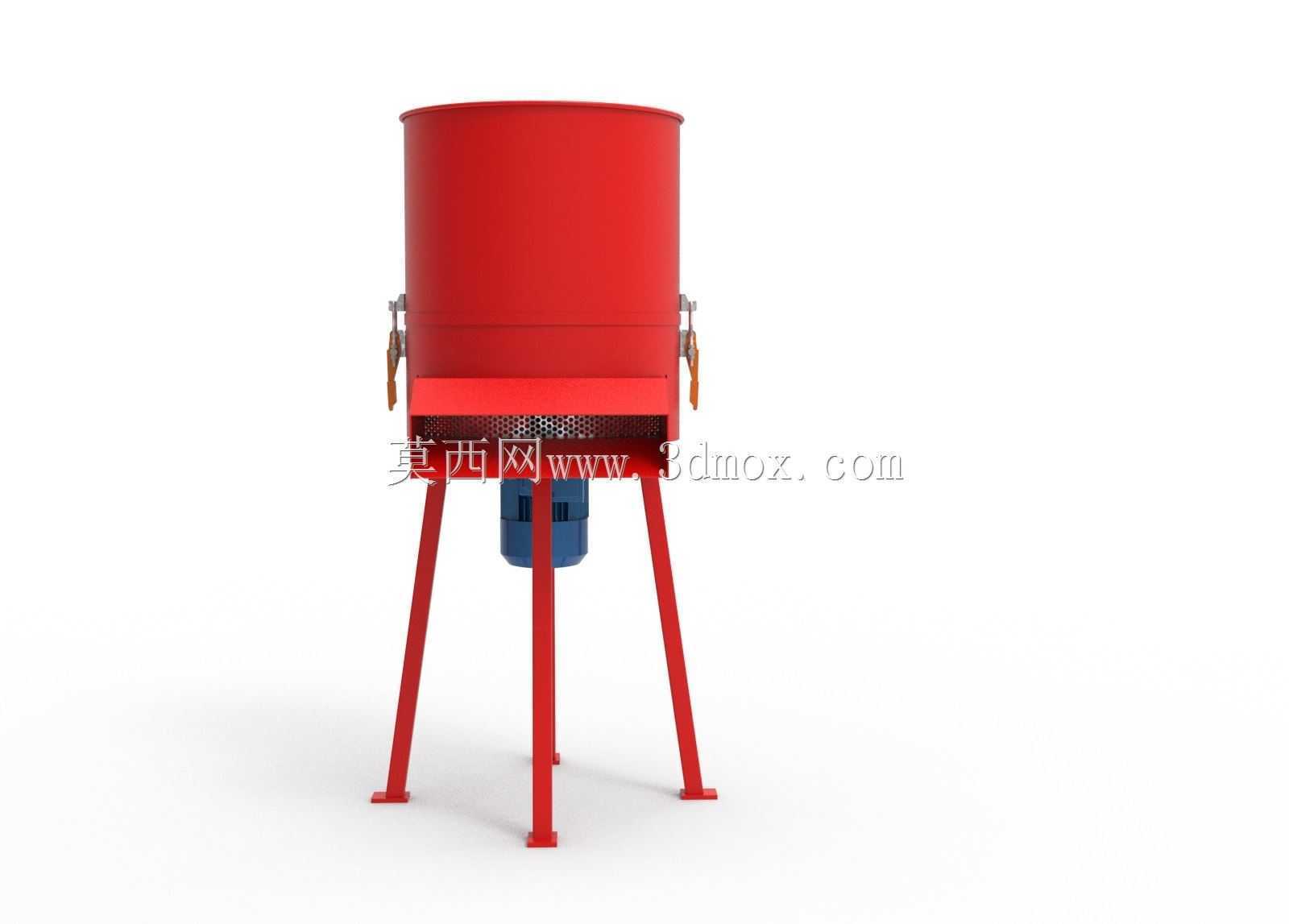

　　从结构设计逻辑来看，四条等长支腿采用向外微张的布置方式，支腿底部设置方形接地脚垫，增大与地面的接触面积，作业时可有效降低整机振动带来的位移风险，无需额外打膨胀螺栓固定，转场移动时仅需两人即可抬运转移，适配散户农户多地块轮换作业的使用需求。上部作业筒体采用等径圆柱结构，内部切削组件的回转直径与筒体内径预留15mm安全间隙，避免作业过程中秸秆缠绕、卡滞的问题，侧部出料口的倾斜角度设置为32度，刚好满足切碎后秸秆、脱粒后谷物的自然滑落角度，不会出现物料堆积堵料的情况。筒体侧部设置的快拆锁扣，可快速打开筒体上盖，方便日常作业后清理腔体内残留的物料，也可快速更换磨损的切削刀片，降低日常维护的操作难度。

　　设备的动力组件布置在筒体底部、支腿围成的空间内，动力输出轴直接与作业腔内部的转子组件连接，省去了皮带传动、齿轮传动的中间环节，既减少了传动过程中的动力损耗，也降低了传动部件的维护需求，适配民用220V电源的动力参数，额定作业功率下可满足每小时120-150公斤的秸秆切碎处理量，或是80-100公斤的谷物脱粒处理量，完全匹配小型农户的日常作业需求。整机外部的防护结构全部采用圆弧过渡设计，没有突出的尖锐棱角，避免作业过程中操作人员剐蹭受伤，出料口的边缘做了卷边处理，收集物料时不会划伤收集袋或是操作人员的手部。

　　从安装边界尺寸来看，设备整机最大外径不超过700mm，支腿的最大占地跨度为650mm，总高度控制在1200mm以内，上部投料口的高度距离地面约1050mm，符合成年人站立作业的舒适操作高度，无需弯腰即可完成投料操作，长时间作业也不易产生疲劳。设备整体重量控制在合理范围内，空载状态下整机重量不超过45公斤，转场时可通过小型农用三轮车、电动三轮车完成跨地块运输，不需要大型牵引设备配套。在功能拓展性上，这款设备可通过更换腔体内的作业转子组件，切换秸秆切碎、谷物脱粒两种作业模式，更换过程仅需拆开底部的连接锁销，单人10分钟内即可完成组件切换，不需要复杂的调试过程，一台设备即可满足农户两种不同的作业需求，降低了农户的农机购置成本。

　　在实际作业场景中，切碎后的秸秆可直接作为畜禽粗饲料使用，也可作为堆肥原料、生物质燃料原料使用，脱粒作业时可完成小麦、水稻、油菜籽等小粒径谷物的脱粒作业，脱粒后的籽粒从出料口排出，残屑可通过自然风选完成初步分离，减少后续清选的工作量。设备的电气控制部分采用密封式设计，可适应户外露天作业的扬尘、少量淋雨环境，不会因为田间作业的扬尘导致电气触点接触不良，日常存放时仅需放置在避雨的棚内即可，不需要专门的库房存储，适配农村地区的存放条件。支腿采用与筒体一致的材质做表面防护处理，长期在户外潮湿环境下使用也不易出现锈蚀问题，结构件的壁厚经过强度校核，可满足连续8小时作业的结构强度需求，不会因为长时间连续作业出现筒体变形、支腿失稳的问题。
