304不锈钢多孔换热式水冷管路结构

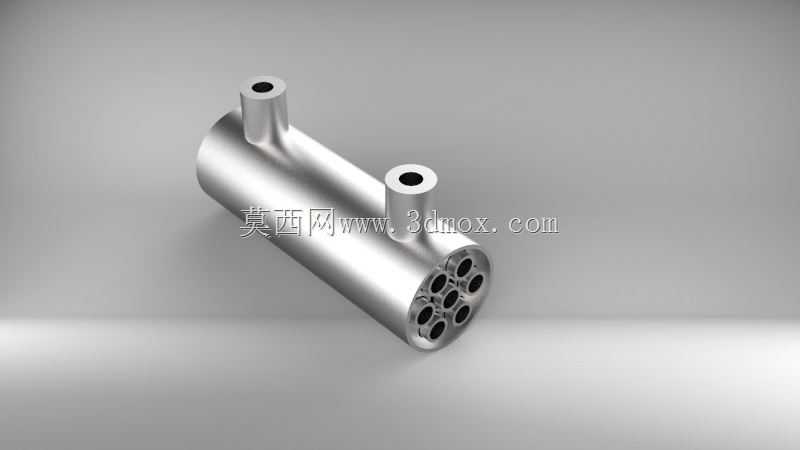

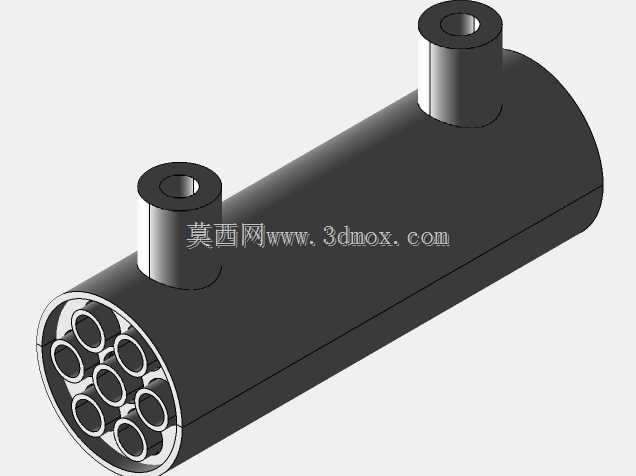

　　该水冷管路结构面向小空间热管理场景设计，主体采用AISI304不锈钢材质，兼顾耐腐蚀性能与结构强度，可在工业冷却回路、小型换热单元、电子设备散热模组、实验台流体系统中作为热量交换载体使用。管路整体采用卧式圆柱腔体布局，主腔体为长直圆筒结构，一端布置多孔分流端板，端板上环形阵列分布七个通流孔，各孔位独立连通内部流道，可实现多路流体并行分配，既能够增大流体与管壁的接触换热面积，也可通过分流降低单路流道的流体阻力，避免大流量工况下出现压损过高、流态紊乱的问题。主腔体侧壁垂直引出两个小直径接管，两个接管沿主腔体轴向错开布置，接管顶端加工同轴通孔，可作为流体进出接口对接外部软管或硬管，接口轴线与主腔体轴线垂直，在安装空间受限的场景下，能够减少管路弯折次数，简化外围布管路径。

　　从结构设计逻辑来看，主腔体承担流体缓冲与换热扩容作用，多孔端板承担流道均分与端部限位作用，两个侧置接管承担介质导入导出功能，各部分壁厚均匀，转角处采用圆滑过渡处理，避免直角应力集中，在承压工况下可降低局部应力峰值。304不锈钢材料适配水基冷却介质、常规弱腐蚀流体，管壁表面光洁度较高，流体在腔体内流动时不易结垢，后期维护清理难度较低。

　　现场安装时，主腔体的圆柱外轮廓可通过管夹、抱箍固定在安装基板或设备机架上，两个侧接管的中心距、伸出高度需提前匹配外围管路走位，端部多孔端板可对接分流集流装置，安装边界需预留接管插拔、法兰或快插接头的装配空间，轴向两端需留出少量检修间隙，避免与周边元器件发生干涉。在热交换工作过程中，冷却介质从其中一个侧接管进入主腔体后，会在筒体内部分流至各多孔流道，沿轴向流动过程中通过管壁与外部热源完成热量传递，最终汇流后从另一个侧接管流出，形成连续冷却循环。该结构建模过程中需重点保证各流道孔的同轴度、接管与主腔体的相贯线贴合精度，壁厚参数需结合额定工作压力校核，避免承压薄弱区域出现变形，整体结构简洁紧凑，无多余复杂特征，既适合作为换热设备的核心冷却部件，也可作为流体管路设计教学、分流结构参考的典型案例。
