海拉克斯越野变速箱底盘防护挡板

　　这款防护件针对硬派皮卡非铺装路面行驶场景开发，核心作用是包覆变速箱壳体下方的外露区域，避免越野穿越过程中飞石撞击、托底剐蹭、泥沙冲刷对变速箱油底壳、换挡机构及周边管线造成损伤。野外工况里，河床碎石、陡坡棱线、倒伏树根都可能直接冲击底盘最低位置，原厂护板覆盖范围往往偏窄，厚度也偏向日常城市使用，长时间在搓板路、岩石路段行驶后，壳体凹陷、油底壳渗漏、接线接头被泥沙包裹的故障并不少见，附加护板正是把这些薄弱点纳入刚性防护范围。

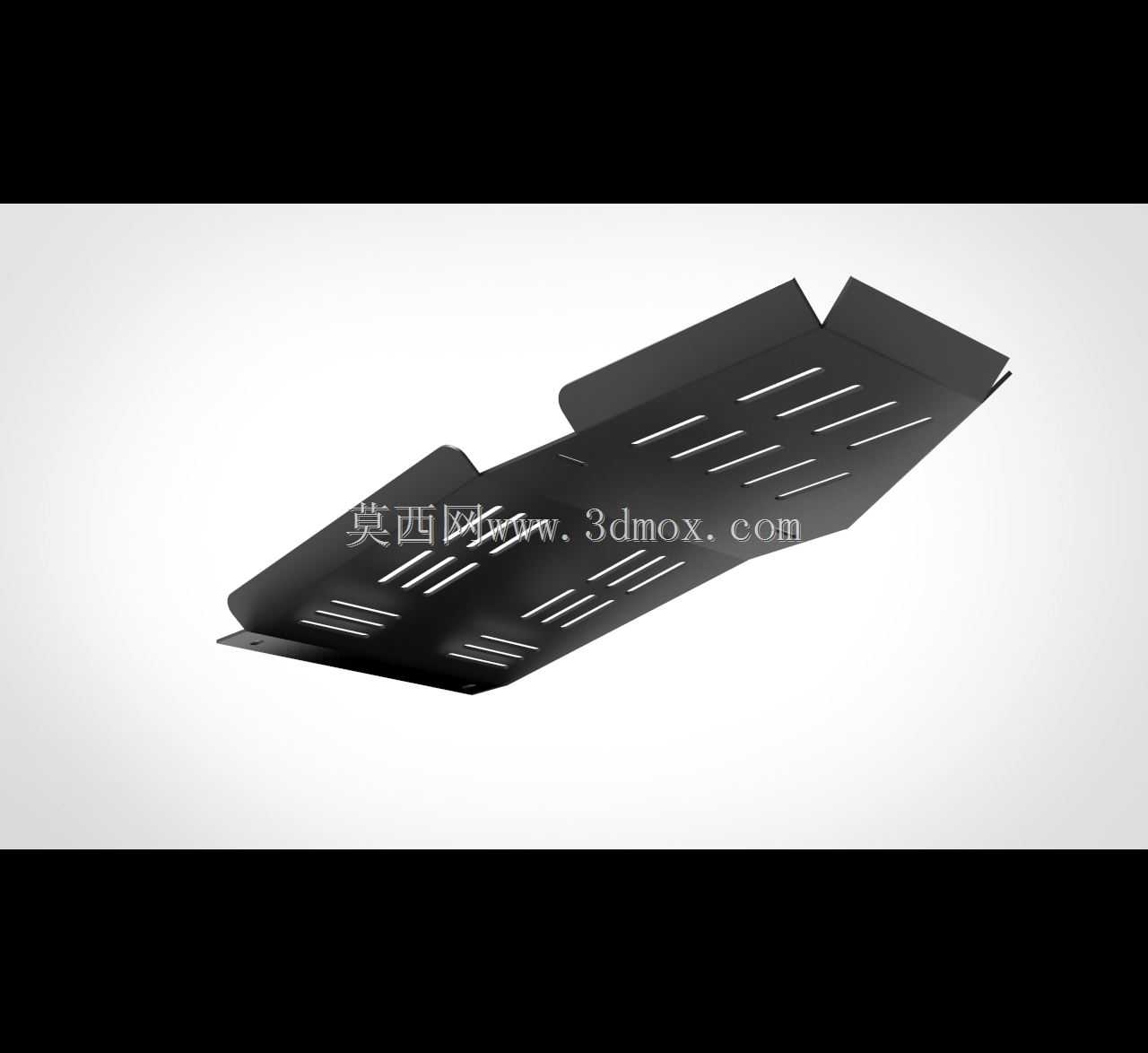

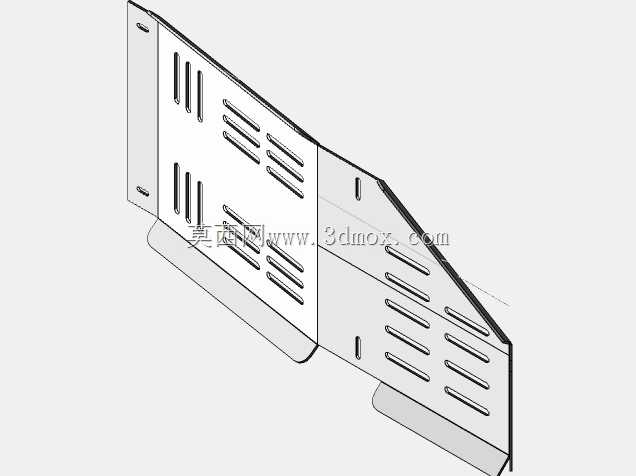

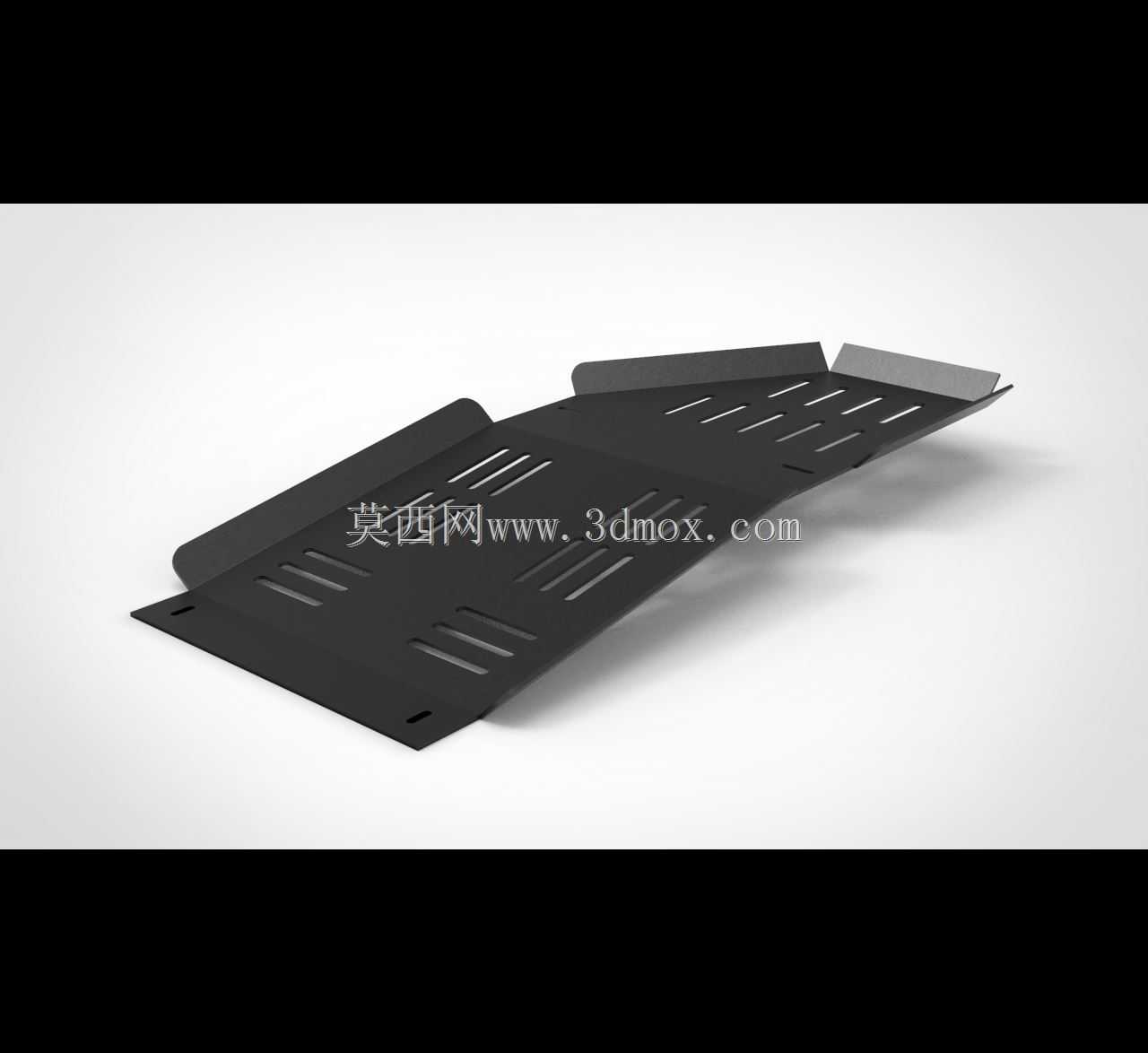

　　从结构形态看，护板采用随底盘轮廓起伏的折弯钣金造型，并非简单平板裁切。前段顺着车架下沿形成上扬过渡，减少接近障碍时的铲阻；中段对应变速箱轮廓留出合理避让间隙，既不会贴靠壳体产生振动干涉，也能把撞击力分散到两侧安装点位；后段平缓延伸，覆盖变速箱与分动箱衔接的低洼区域。板面开设多组长条形散热孔，孔位走向沿气流方向布置，车辆行进时冷空气可穿过护板表面带走变速箱辐射热量，避免全封闭护板造成热积聚；长孔同时具备排沙排水功能，涉水后积存的泥水可快速流出，减少泥砂在护板与壳体之间滞留磨损。

　　建模时需要重点处理安装边界。护板四周预留螺栓过孔与翻边加强结构，孔位对应车架横梁或原厂底盘安装座，装配后载荷不直接作用在变速箱壳体上，而是通过连接点传递到车架刚性区域。边缘翻边不仅提升薄板整体抗弯模量，也能消除锐边，防止安装维护时割伤线束。板面折弯筋线与轮廓落差要和底盘悬架跳动行程、排气管热边界、转向拉杆运动包络保持安全距离，尤其在悬架极限压缩、车身扭转工况下，护板不能与运动件发生磕碰。

　　外形尺寸依据皮卡底盘宽度和变速箱下部投影确定，左右宽度覆盖壳体最外侧并延伸至车架内侧，前后长度从变速箱前端薄弱区一直延展到后部衔接位置。板厚选择兼顾抗冲击能力与簧下质量控制，过薄会在岩石顶推时产生永久变形，过厚则增加车头负重并抬高碰撞载荷。实际设计中通常配合加强压痕使用，让平板在受集中载荷时能够沿预设筋位分散应力，而不是直接凹陷压向油底壳。

　　现场改装还要考虑维修可达性，护板对应放油螺塞、保养检查点的位置应留出操作空间，或者通过可拆卸结构保证常规保养无需整体拆除。表面黑化处理侧重防锈和耐石击，适应雨雪、盐碱、泥浆交替侵蚀的使用环境。整体建模逻辑围绕“防护、散热、避让、减重”四个约束展开：先根据底盘点云确定不可干涉边界，再反推护板型面；随后布置安装孔与散热槽，校核撞击力传递路径；最后通过翻边和压筋提升刚度，使一块薄板在复杂越野载荷下形成稳定的底盘防护屏障。
