海拉克斯越野底盘发动机防护钣金件

　　这套钣金防护结构面向非铺装路面穿越场景开发，核心作用是托护动力总成下部油底壳、变速箱壳体与前桥周边裸露管线，避免石块撞击、陡坡托底、泥沙冲刷造成的壳体破损与管路断裂。在实际越野工况里，车辆冲过乱石滩、攀爬交叉轴陡坡时，底盘最低点最先承受冲击，原厂塑料或薄钢护板极易变形碎裂，这套加厚折弯护板通过多道折边形成箱型承载截面，把单点撞击力分散到两侧车架安装梁上，而非直接压在发动机壳体表面。

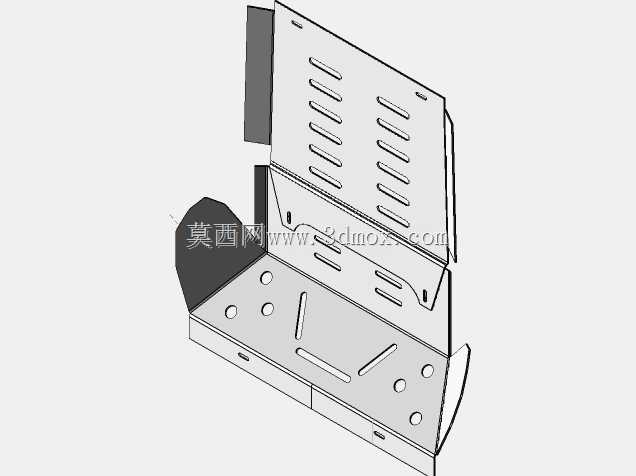

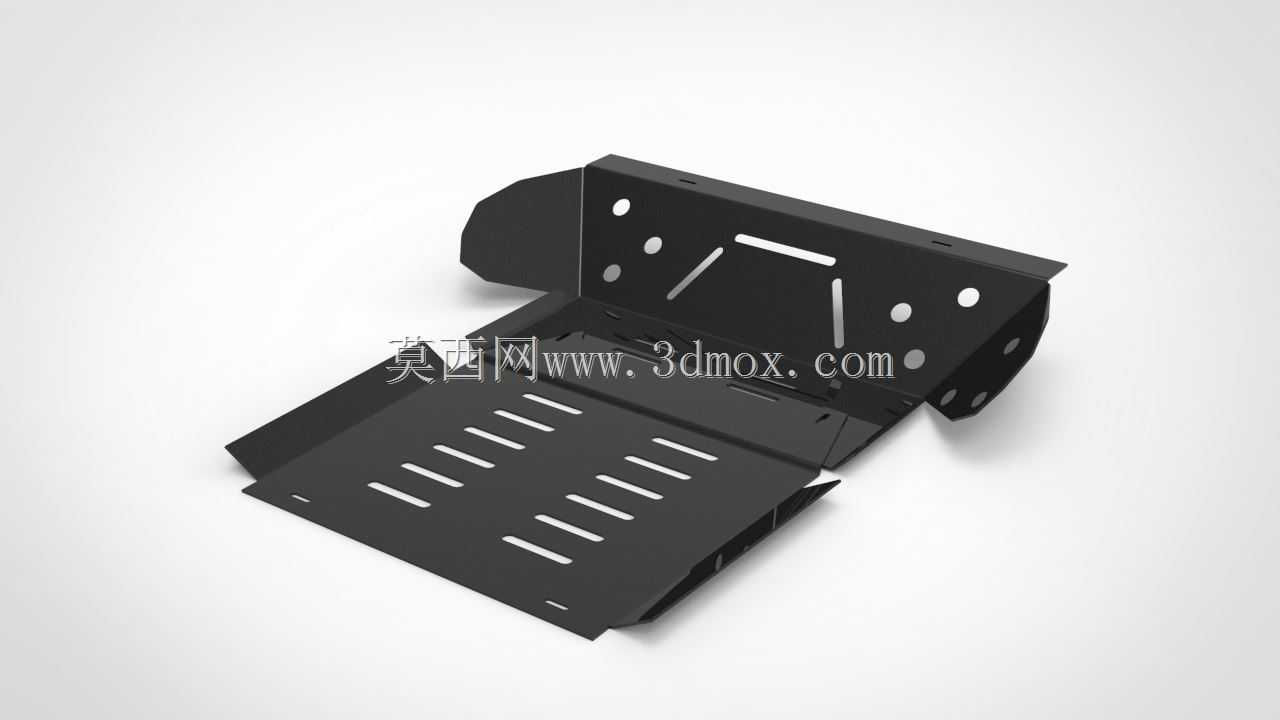

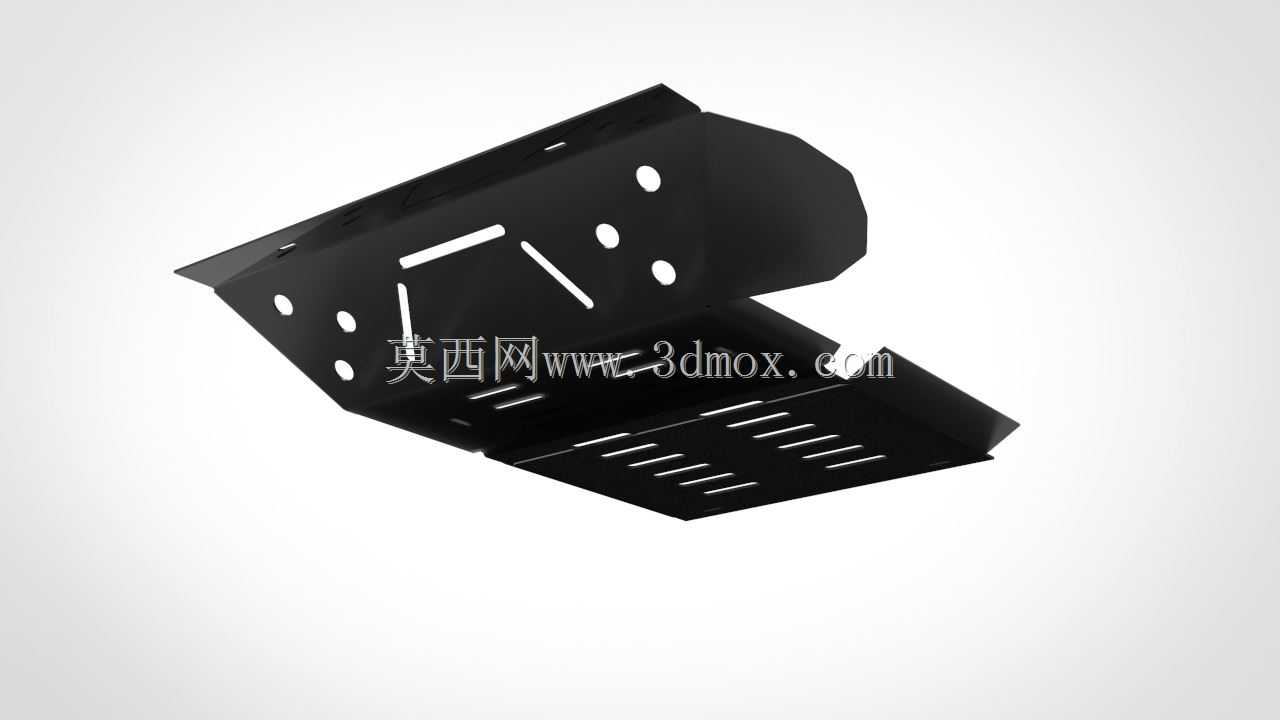

　　从结构布局来看，护板主体采用整张钢板连续折弯成型，前部向上翻折形成迎风导面，既梳理底盘气流减少高速行驶紊流抬升，也能引导正面撞来的石块向两侧滑移；中部大面积排布长条形散热开槽，槽孔走向顺着车辆行驶方向，行驶中气流可穿过槽孔带走油底壳辐射热量，避免全封闭护板造成动力舱下部积热，同时开槽边缘做翻边处理，既提升板材刚性，也防止薄边割伤维修人员。护板左右两侧向上竖起的安装耳片上开设多组圆孔与长圆孔，圆孔对应车架原厂预留的螺栓点位，长圆孔则补偿车架焊接公差与钣金折弯回弹误差，现场装配时可小幅调整护板前后、左右位置，避免孔位错位强行装配产生内应力。

　　设计阶段优先考虑维修可达性，护板预留的开槽位置正对机油滤清器、油底壳放油螺丝区域，日常小保养无需整块拆除护板，透过槽孔即可操作放油与换机滤；护板后部采用搭接式折边，与变速箱下护板形成阶梯衔接，车轮卷起的泥水不会从接缝处直接冲溅到皮带轮与启动机表面。板材折弯转角处均预留止裂小缺口，避免越野反复震动过程中折弯应力集中引发裂纹，所有外露棱边做钝角打磨，消除应力集中点。

　　安装边界方面，护板整体宽度覆盖发动机油底壳至变速箱前段的整个横向跨度，两侧安装面贴合车架纵梁下平面，装配后护板最低点比油底壳低出足够缓冲距离，托底时护板先接触障碍物，变形行程内不会触碰壳体；前部安装点固定在前横梁下方，后部固定在车身底盘加强梁上，多点固定形成静定支撑，单侧受力时不会出现护板翘曲脱落。针对四驱车型的转向拉杆、前传动轴摆动空间，护板内侧做了内凹避让曲面，极限悬架行程下转动部件不会与护板发生运动干涉。整套钣金件在建模时同步展开了平板下料轮廓，折弯线、开槽位置、安装孔位全部参数化关联，修改板材厚度或安装点位时可同步更新展开图，直接对接激光下料与折弯工序，无需二次测绘转换。
