紧凑型半螺旋楼梯钢结构设计

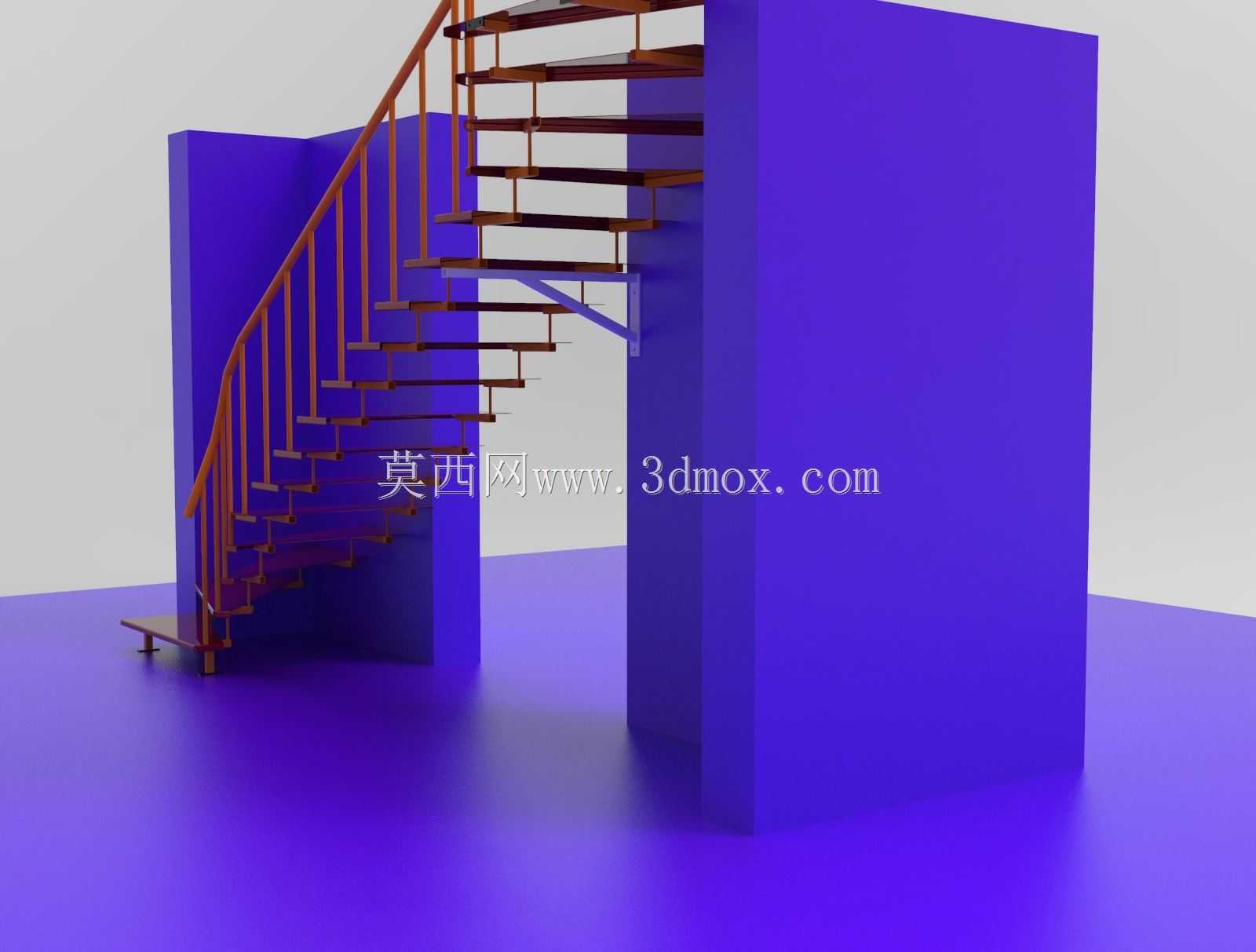

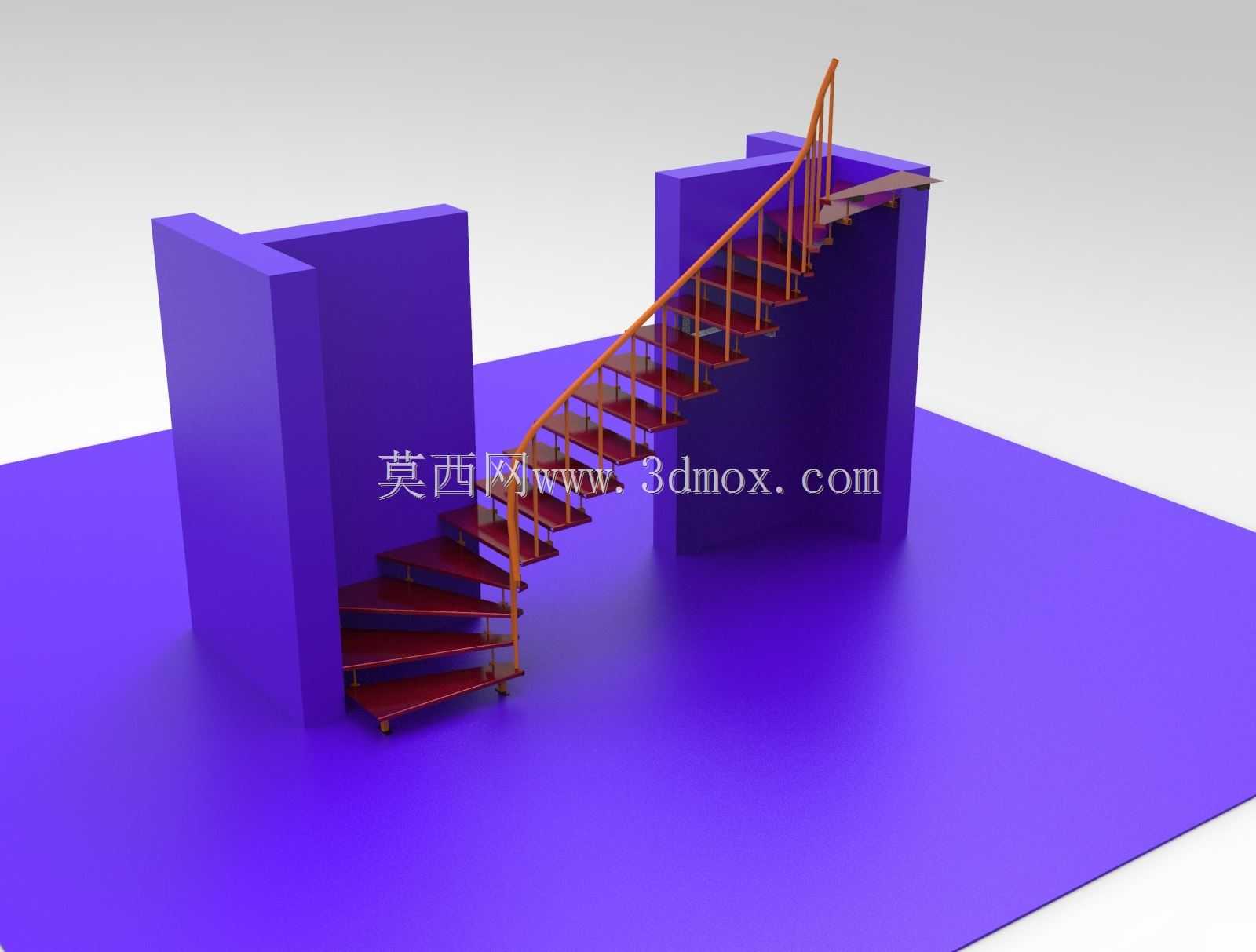

　　这套半螺旋楼梯结构以小占地竖向交通为核心，整体采用钢板与型材组合的方式完成空间布置。模型中可以看到下部基座、两侧承力构件、逐级旋转的踏步以及端部连接关系，结构表达重点不在装饰面层，而在楼梯骨架如何在有限平面内完成高度爬升。对于厂房夹层、设备平台、狭小室内改造或检修通道来说，直跑楼梯往往需要较长水平投影，折返楼梯又会占用较大矩形面积，而半螺旋形式能够把通行路径压缩在近似扇形区域内，同时保持较明确的受力路径。

　　从使用场景看，该类楼梯更适合人员通行、低频检修和辅助通道，不宜按重载货运楼梯理解。踏步围绕旋转中心逐步展开，每一级踏面的内外侧宽度存在差异，设计时需要重点控制有效行走线位置的踏深。通常人员上下楼梯时脚部并不会紧贴内缘或外缘，而是在距内侧一定距离的行走带上落步，因此建模时不能只看平均踏深，应沿常用行走轨迹检查踏步净宽和前缘位置。模型中踏步呈折线旋转布置，外侧悬挑长度与内侧支撑间距共同决定了踏步刚度，若后续进行详图深化，需要在踏步板厚度、加劲肋设置和边梁截面之间取得平衡。

　　结构布置上，下部基座承担整体稳定作用。楼梯底部不是简单落地点，而是通过扩大的底板或基座框架把竖向荷载、水平推力和扭转效应传递到地面。半螺旋楼梯在承受人员荷载时，荷载沿踏步传递至侧边承力构件，再向上下支座汇集；由于梯段呈弧形旋转，构件内部除了弯曲作用，还会伴随一定扭矩。若现场安装条件允许，上部应与平台梁或墙体预埋件可靠连接，下部则通过地脚锚固或焊接底板固定。模型所呈现的基座形态，为后续校核安装边界提供了直观依据：底部需要预留平整承托面，周边还要留出螺栓操作和焊接作业空间。

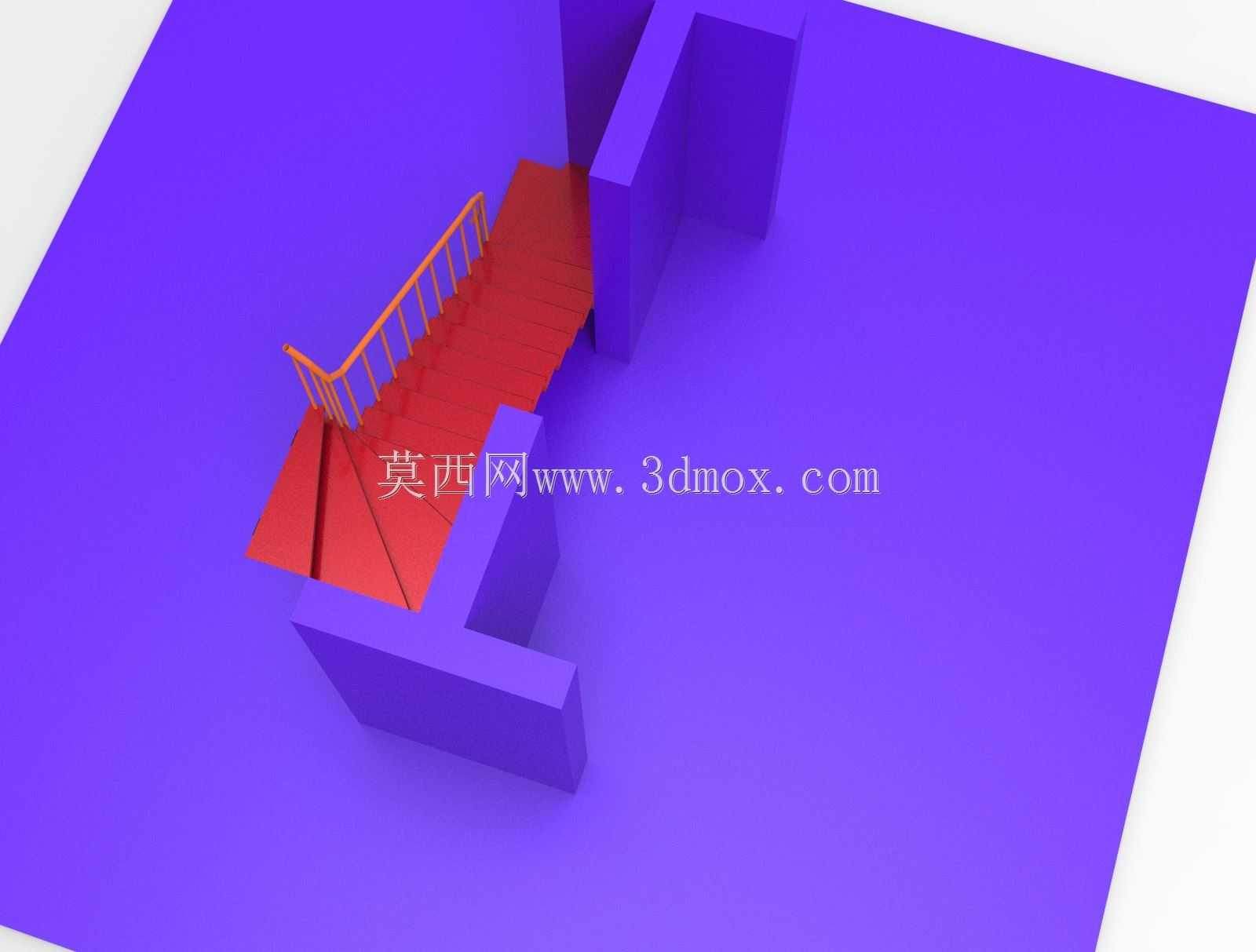

　　外形尺寸方面，半螺旋楼梯的平面边界主要由旋转半径、梯段宽度和起止方向决定。相比完整旋转楼梯，半螺旋梯段的转角较小，起止标高之间的路径更短，适合在一层到夹层或平台之间使用。安装前应先确认楼层开口尺寸，尤其是开口边缘与楼梯外弧之间的安全间隙。若外弧与楼板开孔边缘过近，搬运构件和后期通行都会受到影响；若内弧半径过小，踏步内侧会过于尖锐，虽然内侧不作为主要踩踏区，但也会影响整体观感和结构收口。梯段宽度应结合用途确定，常规人员通道需要满足单人舒适通行，若作为设备检修通道，还应考虑工具携带和临时停留需求。

　　设计思路上，模型把楼梯拆分为基座、梯梁、踏步和顶部连接几个功能区域。基座强调落地稳定性，梯梁强调连续承力，踏步强调踩踏面与空间旋转节奏，顶部连接则强调与建筑平台的衔接。三维建模时，踏步不能只按独立板件复制，因为每一级踏步的空间角度、高度和与梁体的相交位置都在变化。采用参数化方式控制总升高、踏步数、旋转角、内外半径和板厚，可以快速检查踏步等高关系，也便于后续调整楼层高度。梯梁与踏步相交处应保留合理焊接或栓接位置，避免出现视觉上连续但实际无法加工的薄片连接。

　　从加工角度看，钢板踏步可采用切割后折弯或焊接加劲的方式制作，侧边梁可根据曲率选择弯制钢板、分段折线焊接或组合型材。模型中的折线表达有利于车间理解构件分段，尤其在没有复杂曲面加工条件时，分段直梁配合旋转踏步能够降低制造难度。需要注意的是，折线梁在转角处会产生应力集中，详图阶段应在节点区设置连续焊缝或加强板，避免踏步荷载集中作用在单点焊缝上。踏步表面若用于工业环境，还应考虑防滑构造，例如花纹钢板、防滑条或表面压纹，这些附件虽未在主体模型中完全展开，但在实际选型时必须纳入。

　　安装边界还包括上下楼层的标高差和预留洞口。楼梯总升高由各级踏步等高累积形成，若现场地面完成面或平台面层厚度发生变化，首末级踏步高度容易出现偏差。深化设计时应把建筑面层、钢结构表面防腐厚度以及安装调节量考虑进去。底部基座若落在混凝土地面上，需要核对预埋件或化学锚栓的位置；上部若与钢平台连接，则应明确螺栓孔径、焊接坡口和安装顺序。由于半螺旋楼梯整体呈空间构件，运输时可能需要分段，现场拼装时要控制旋转角度和相邻踏步高差，不能仅以平面定位作为唯一依据。

　　在功能特性上，该结构兼顾节省空间与明确受力，适合作为建筑内部紧凑型竖向通道。它的优势在于平面占用小、造型简洁、构件关系清晰；局限则是踏步宽度沿半径方向变化，搬运大件物料不便，且对曲率、栏杆和扶手衔接有更高要求。若后续完善模型，可继续补充扶手立柱、栏杆、顶部平台连接节点和地脚锚固细节，使结构从概念方案进一步延伸到加工详图。对于三维结构设计人员来说，这类模型的价值不仅在于外观呈现，更在于通过空间几何关系检查踏步布置、支座位置、构件干涉和安装可达性，从而在方案阶段就发现直跑楼梯难以暴露的空间问题。
