直列三缸活塞曲柄连杆动力总成

　　这套直列三缸往复式动力总成的三维结构，完整呈现了活塞、曲柄连杆机构与缸体曲轴箱的装配逻辑，在小型通用动力、微型发电机组、小型工程机械辅助动力单元的前期结构校核场景中，可直接用于运动干涉排查、周边安装边界匹配与传动路径验证。从实际装机用途来看，该类三缸往复动力结构常被用于小型固定式动力站、轻型农用作业机具、微型移动泵站的动力输出端，核心作用是将活塞的往复直线运动通过连杆转换为曲轴的旋转扭矩，向外输出稳定的旋转动力，整套结构的布局直接决定了动力单元的整机高度、横向占位与检修空间预留要求。

　　做结构设计时首先要锚定安装边界：三缸沿曲轴轴向依次排布，缸体顶部预留三个活塞装配与燃烧室安装的同轴孔位，缸体下半部分为曲轴箱腔体，曲轴的主轴颈支撑位沿缸体下部横向均布，输出轴端从曲轴箱侧面向外伸出，外接联轴器或带轮的安装法兰面需与机体外侧保留足够的装拆间隙，避免皮带、联轴器护罩与缸体加强筋发生磕碰。整机的轴向长度由三个缸的中心距叠加两端主轴颈支撑余量决定，径向高度方向从曲轴最下端的平衡重回转轮廓到缸体顶面的缸盖结合面，需要在整机布置时预留出活塞上行止点的安全间隙，同时缸体侧面的连杆运动扫掠区域不能与周边安装的油管、线束支架发生空间重叠。

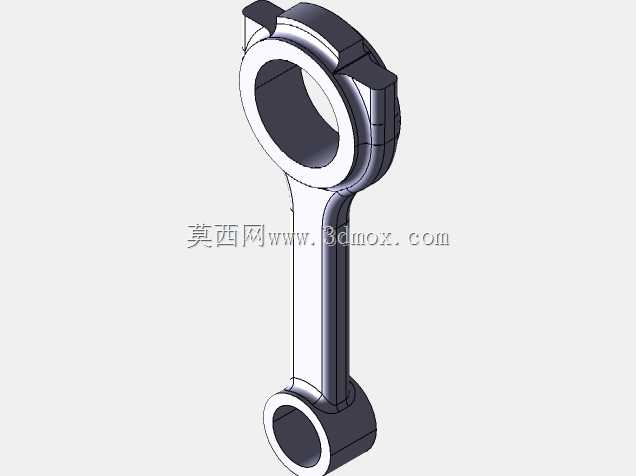

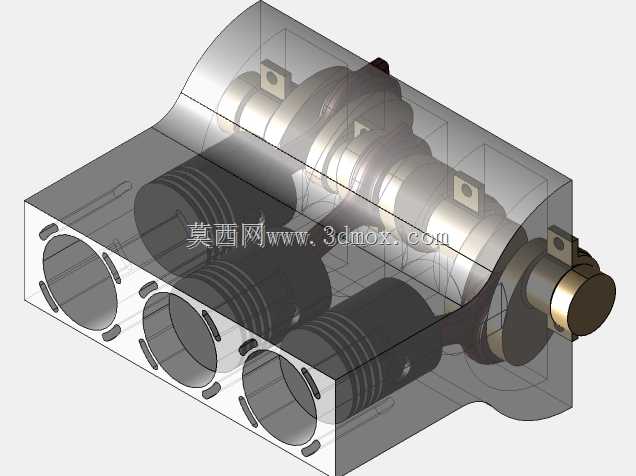

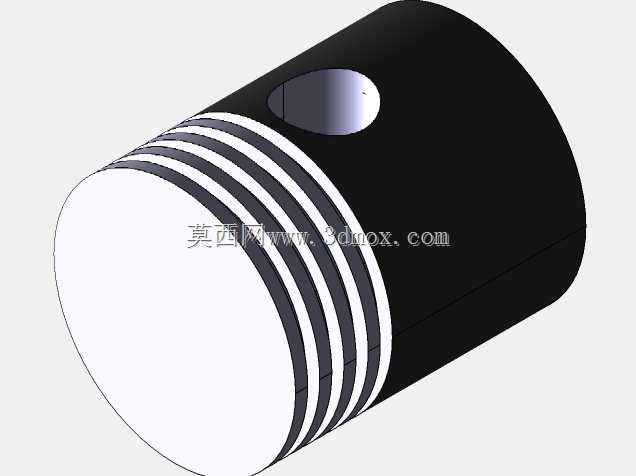

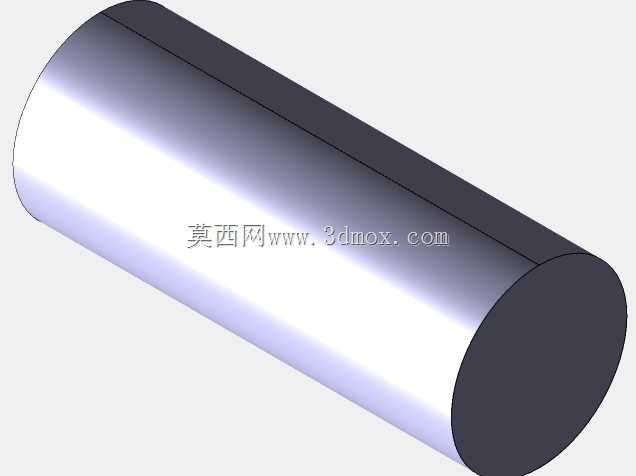

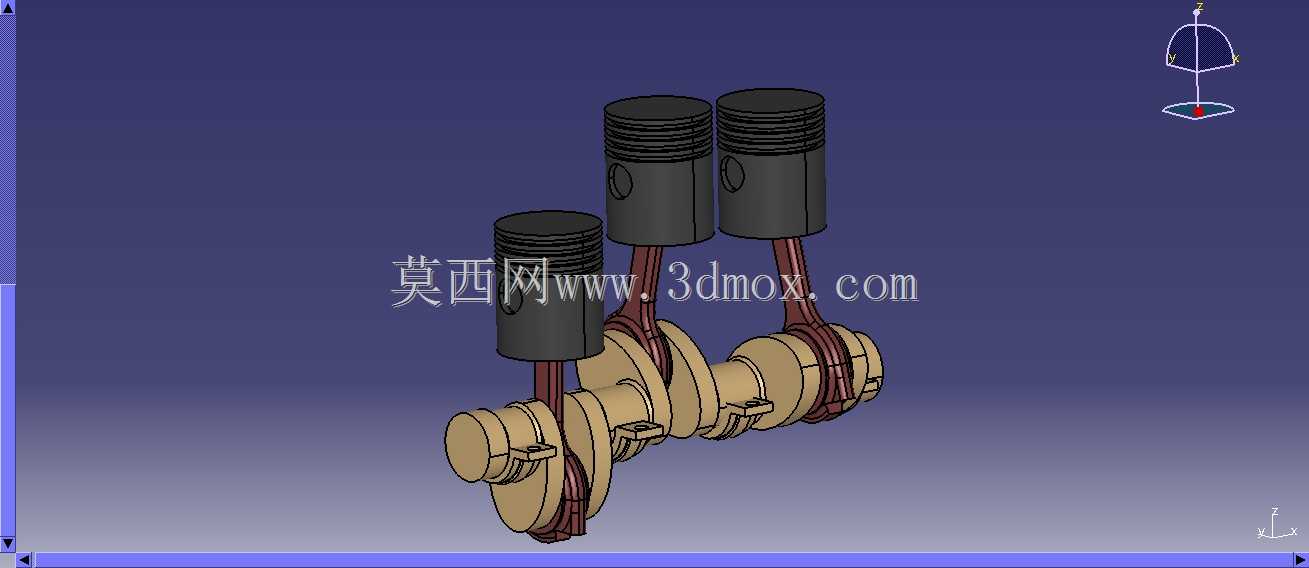

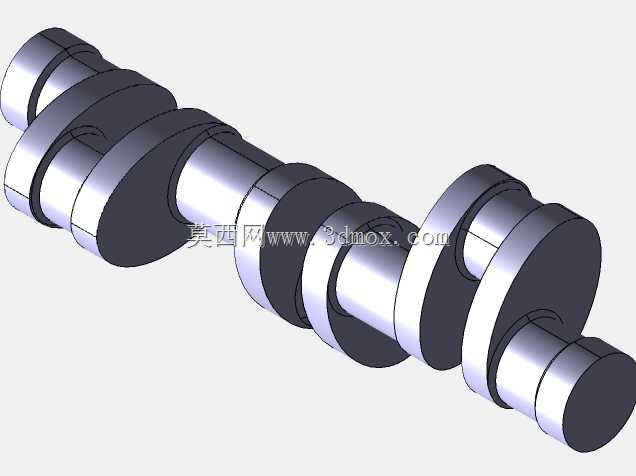

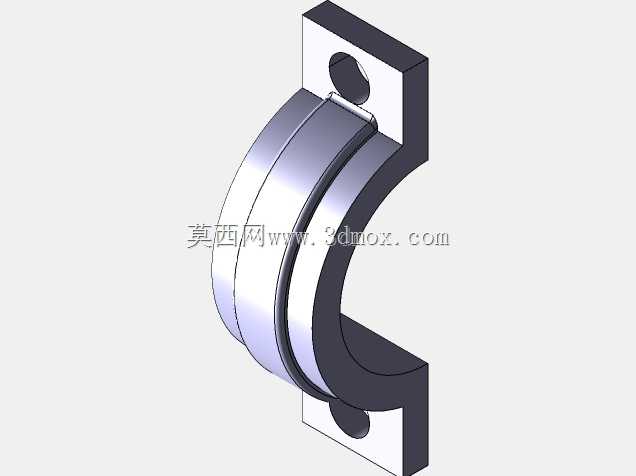

　　建模过程中优先保证运动副的配合逻辑：每个活塞的销孔与连杆小头通过活塞销铰接，连杆大头与曲轴的连杆轴颈配对装配，三个连杆轴颈按照三缸机的发火相位错开对应角度，保证曲轴运转时的往复惯性力尽可能平衡。活塞外圆柱面与缸套内壁保留设计规定的滑动配合间隙，建模时可以通过透明化缸体的显示方式，直观观察活塞在整个行程里的上下运动轨迹，检查连杆在摆动过程中是否会与缸体内壁、曲轴箱侧壁发生干涉。曲轴两端的主轴颈与箱体上的轴承座孔同轴度需要在装配约束里完全锁定，平衡重的轮廓随曲轴做整周回转，其回转包络面必须和箱体内腔所有固定结构保留安全间隙，很多新手建模时容易忽略平衡重的运动空间，实际样机运转时就会出现箱体被铣削磨损的故障。

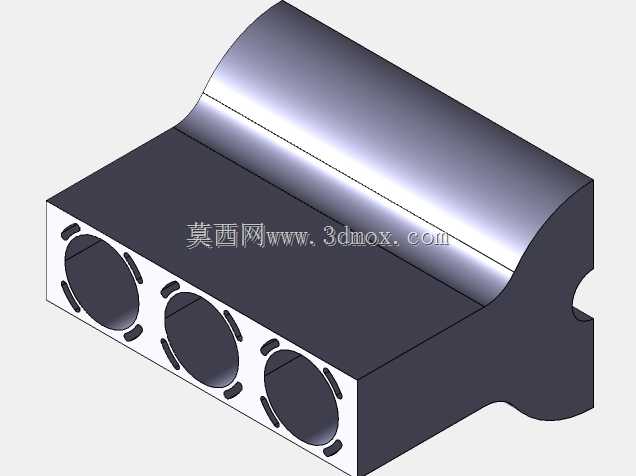

　　从功能特性上看，三缸布局相比单缸、双缸结构，动力输出的扭矩波动更小，曲轴每转一圈有三个气缸依次做功，运转平顺性明显提升，同时整机的体积重量又比四缸机型更紧凑，非常适合对安装空间有严格限制的小型动力场景。缸体采用集成式曲轴箱设计，上部的缸筒区域和下部的腔体连为一体，既可以保证整体刚性，也能减少分体装配带来的密封面数量，降低润滑油泄漏的风险。缸体侧面预留的加强筋沿着活塞做功的受力方向排布，用来承受燃气爆发压力传递到缸壁的侧向载荷，避免缸筒在长期往复摩擦下出现变形。

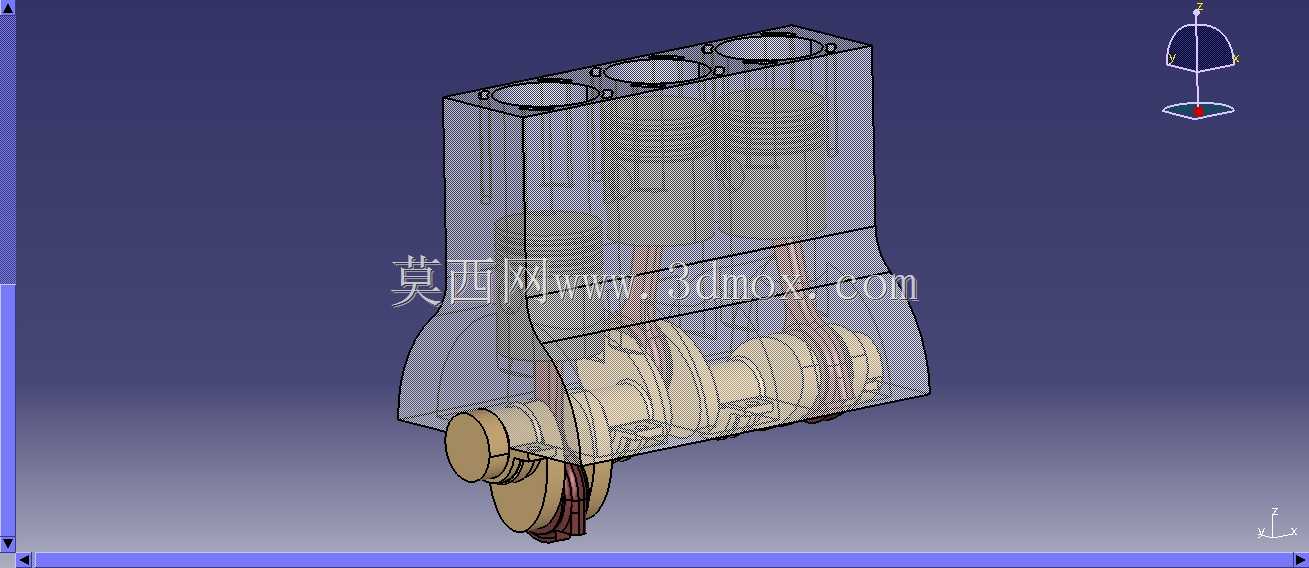

　　在做周边配套设计时，还需要结合这套总成的外形尺寸预留检修空间：缸体顶部需要留出缸盖、气门组件的安装操作空间，曲轴输出端侧要留出联轴器拆装的扳手空间，油底壳所在的下部区域要预留润滑油放油的操作位置。三维模型里把所有运动部件的包络面单独提取出来，就可以直接和整机机架、外围护罩、散热管路做装配校验，不用等到物理样机试制阶段才发现空间干涉问题，能大幅缩短动力单元的开发迭代周期。针对教学与结构演示场景，透明缸体的展示方式可以让观察者直接看清内部曲柄连杆的联动关系，清晰呈现每一个活塞的行程位置和曲轴转角的对应规律，比单纯的二维剖视图更直观，也方便新人快速理解往复式动力机械的核心传动原理。
