家用手持吹风机弯柄壳体剖切结构

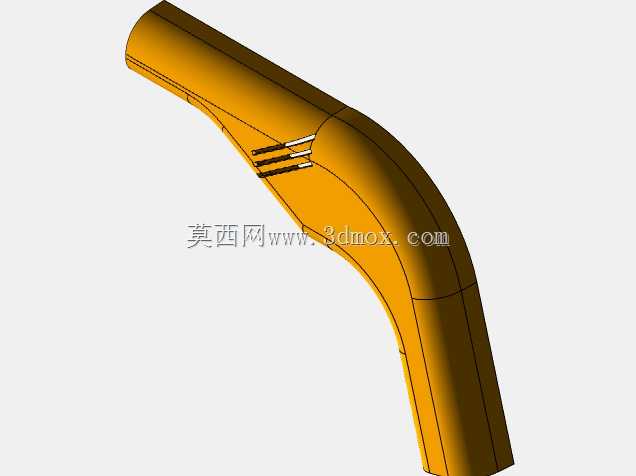

　　这套手持吹风机壳体采用大曲率弯柄布局，剖切展示后可以直接看到内部加强筋、风道走向和端部接口的组织方式，适合在小家电结构评审、注塑件壁厚校核以及人机握持方案对比时使用。

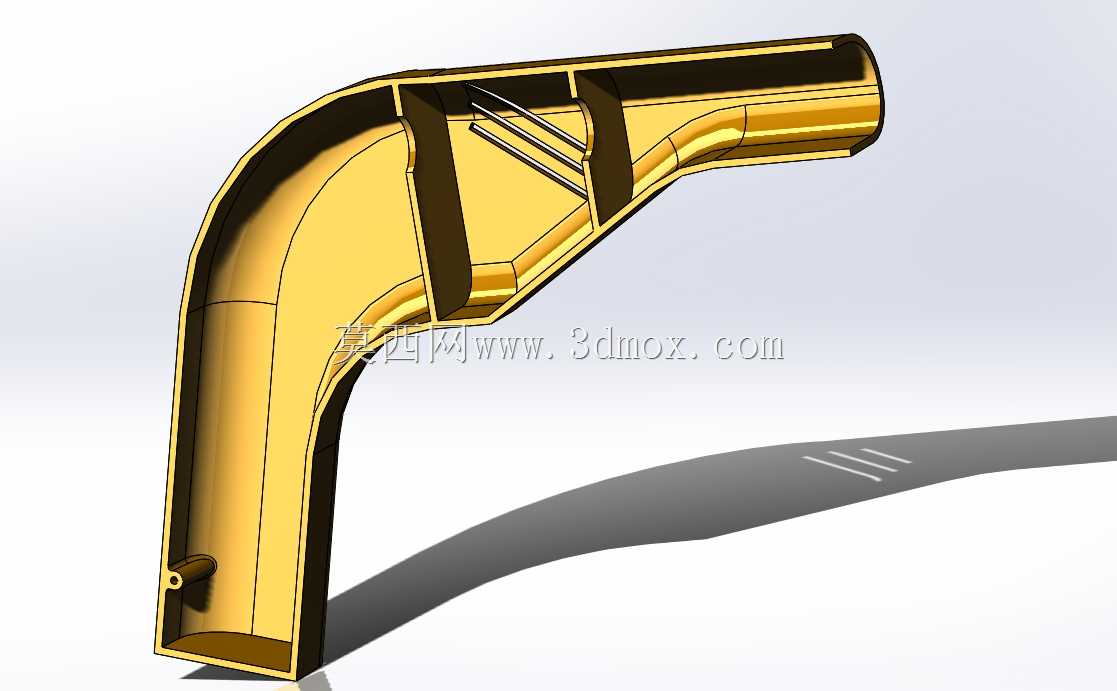

　　从实际使用场景看，这类弯柄壳体主要服务于家用吹风、美发护理和局部烘干作业。操作者握持下段竖直手柄，气流沿弯腔转向后从前端圆筒送出，手腕不需要长时间保持别扭角度；在理发店连续作业、家庭浴室吹干头发或者工位上对小型工件进行热风烘干时，弯形通道能够把电机、发热组件的重量尽量靠近手部，降低前端悬伸带来的疲劳。模型把外壳做了半剖处理，内腔不是简单等径弯管：转角区域布置了多道斜向加强筋，既承担跌落和握持挤压时的载荷，也能在注塑冷却时减少厚壁缩痕；筋位之间留出连续气流通道，避免突兀阻挡造成风噪和压损。

　　结构设计上，壳体外形由下段握持区、中部弯头过渡区和前端出风筒三段组成。下段截面接近封闭盒体，底部预留小柱位和开口，可用于开关、线缆压板或尾盖定位；中段是受力最复杂的区域，弯曲外侧承受较大张开趋势，内侧则容易在落地冲击时出现应力集中，因此模型在转角两侧保留较完整侧壁，并在内腔增加交叉筋板，把局部载荷分散到周边壁面。前端圆筒用于对接风嘴、防护网或出风导向件，端口保持圆形边界，便于后续装配密封圈、卡扣或金属衬套。

　　安装边界需要重点关注三条线：其一是手柄底部到出风筒轴线的垂直落差，它决定整机在桌面放置和手部举升时的重心位置；其二是弯头包络半径，外壳外侧圆弧不能与包装内衬、挂架支撑片发生干涉；其三是前端圆筒的同轴长度，若后续加装集中风嘴，配合段过短会导致风嘴下垂或晃动。内腔筋板高度不宜直接顶到对侧壁面，通常要保留均匀壁厚间隙，防止注塑表面出现缩印；底部小柱位则应与螺丝柱、扣位和线缆槽统一校核，避免装配时工具无法进入。

　　从建模思路看，先建立中心风道路径并控制弯角顺滑过渡，再围绕气流通道生成外壁，能够保证内外曲面趋势一致。壁厚在握持区可适度增加，以提升手感和抗摔能力；出风筒段则宜保持较薄而均匀的环形截面，减轻前端重量。加强筋不应盲目堆满腔体，需要兼顾风道截面积、零件脱模方向和模具滑块行程。剖切视图把这些关系完整暴露出来：外壁负责造型与防护，内筋负责刚度与定位，圆筒端负责功能附件连接，底部开口负责电气件和线缆装配。

　　在整机协调时，还要把壳体与内部电机筒、发热支架、开关按钮和尾盖一起检查。弯柄内部空间狭窄，线缆从底部进入后需要沿低应力区域绕行，不能被加强筋锐边压住；出风口附近温度较高，材料与壁厚选择要兼顾耐热和成型；外壳分模线最好沿弯曲侧面平顺通过，减少在外观高光面上产生夹线。对于结构工程师而言，该模型的价值不在于单个曲面是否复杂，而在于它把手持小家电常见的弯流道、薄壳、筋位、装配柱和端口配合集中在一个零件上，可直接用于检查握持姿态、风道连续性、注塑工艺性以及周边零件的安装空间。
