大跨度桁架式起重机主梁承载结构

　　该结构对应大跨度起重设备中的主梁承载系统，主要用于双梁或龙门式起重机在厂房、堆场、预制场、港口辅助区等场景中完成长距离重物吊运。主梁并非采用单一封闭箱形截面，而是以型钢杆件组成空间桁架，通过上下弦杆、斜腹杆、竖腹杆和端部支撑腿形成连续传力路径，适合跨度较大、自重控制严格且需要保证刚度的吊装工况。

　　从实际用途看，这类大梁承担小车轮压、起升载荷、梁体自重以及运行过程中的惯性载荷。载荷由小车轨道传递到上弦或主梁承轨区域，再经腹杆体系分流到两侧主桁架，最终汇聚至端部支腿或端梁连接节点。桁架结构的优势在于材料分布远离中性轴，在相同用钢量下可获得较高的抗弯刚度；同时杆件之间形成大量三角形稳定单元，能够降低平面外失稳和局部屈曲风险。对于需要跨越较宽作业区的设备，采用桁架式主梁比厚重实腹梁更便于控制整机高度、运输尺寸和现场拼装难度。

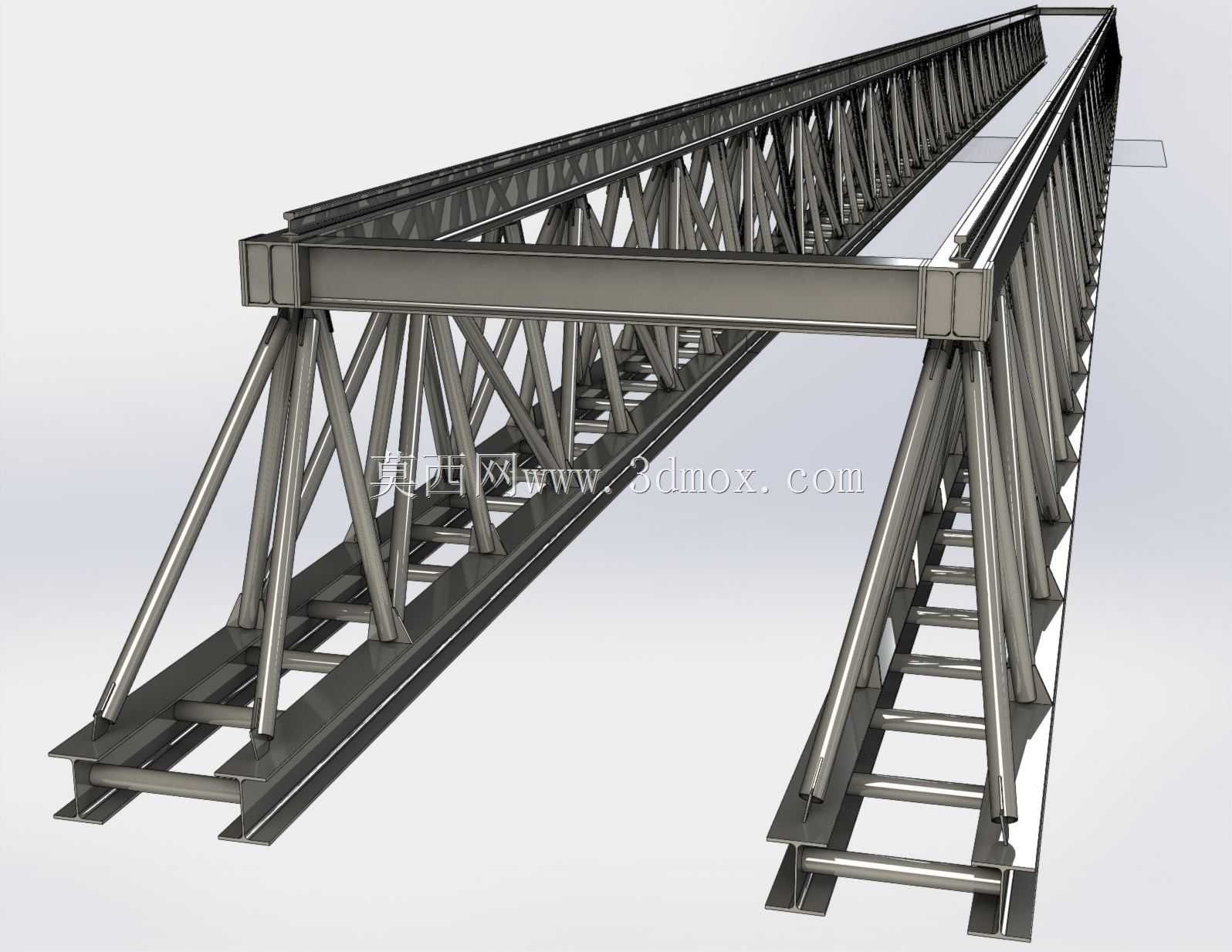

　　设计思路上，模型重点表达了主桁架、承轨梁、横向连接系和支腿斜撑之间的装配关系。两侧平行桁架构成主要承重框架，顶部和底部均设置纵向杆件，腹杆按交错方向布置，使吊重作用下的剪力能够通过拉杆与压杆协同传递。主梁下部可见梯状横向构件，用于维持两榀桁架间距，增强整体抗扭能力，并为检修通道、走台、管线固定或安全护栏提供安装基础。端部斜撑向外扩展，形成类似支腿的支承边界，可将主梁端部载荷平稳导入下部运行机构或基础连接点。

　　在外形尺寸与安装边界方面，该结构呈现明显的长条形布置，长度方向为主要跨度方向，宽度方向由两榀桁架中心距决定，高度方向则由桁架梁高和支腿支撑高度共同构成。建模时需要重点控制轨道中心线与桁架弦杆的相对位置，确保小车运行轨迹位于承载体系合理范围内；端部连接面、支腿铰点或螺栓节点应保留足够的装配空间，避免与端梁、走轮组、电缆卷筒和检修平台发生干涉。若用于现场分段运输，还需在桁架节段连接处预留法兰或拼接板位置，并保证分段后杆件在公路运输限界内。

　　结构细节上，弦杆通常承受由弯矩引起的轴向拉压，腹杆主要承担剪力，节点区域则是应力集中和焊接质量控制的关键。模型中杆件交汇关系清晰，适合在详细设计阶段进一步校核节点板厚度、焊缝长度、螺栓规格以及杆件长细比。承轨部位应考虑小车轮压的局部作用，必要时增设垫板、补强板或短梁，防止轨道下方弦杆出现局部凹陷。斜腿与主梁连接区域承受复合载荷，除竖向力外还可能受到侧向风载、大车制动偏载和小车偏斜运行带来的扭转影响，因此节点刚度和根部支撑面需要重点复核。

　　应用到工程选型时，这类结构常用于室外龙门吊、预制梁场起吊设备、大型钢结构安装工位以及需要大净空的物料搬运区域。其开放桁架形式有利于风载荷穿过，减少室外作业时的迎风面积；也便于人员观察梁体变形、检查螺栓和焊缝。相较封闭箱形梁，桁架杆件数量多、制造放样和拼装定位要求更高，但在大跨度、轻量化需求明显的场合具有更好的经济性。三维建模过程中应保证杆件中心线准确交汇，避免出现名义连接而实际未传力的虚假节点；同时需区分主承载构件、辅助走道和轨道安装件，为后续工程图、材料明细、有限元简化和干涉检查提供可靠基础。
