轨道式双主梁龙门起重吊运设备结构

　　这套轨道式双主梁龙门起重结构主要面向厂区重型物料的跨区域吊运场景，常见于钢材堆场、预制构件场、港口货场、重型装配车间外侧等需要覆盖大面积作业面的工况。设备沿地面铺设的固定轨道纵向行走，主梁横跨作业通道，可在跨度范围内完成任意点位的重物起升、横移与对位，相比单梁吊具，双主梁构型的承载冗余更高，主梁挠度控制更稳定，适合大吨位、长吊程的连续作业。

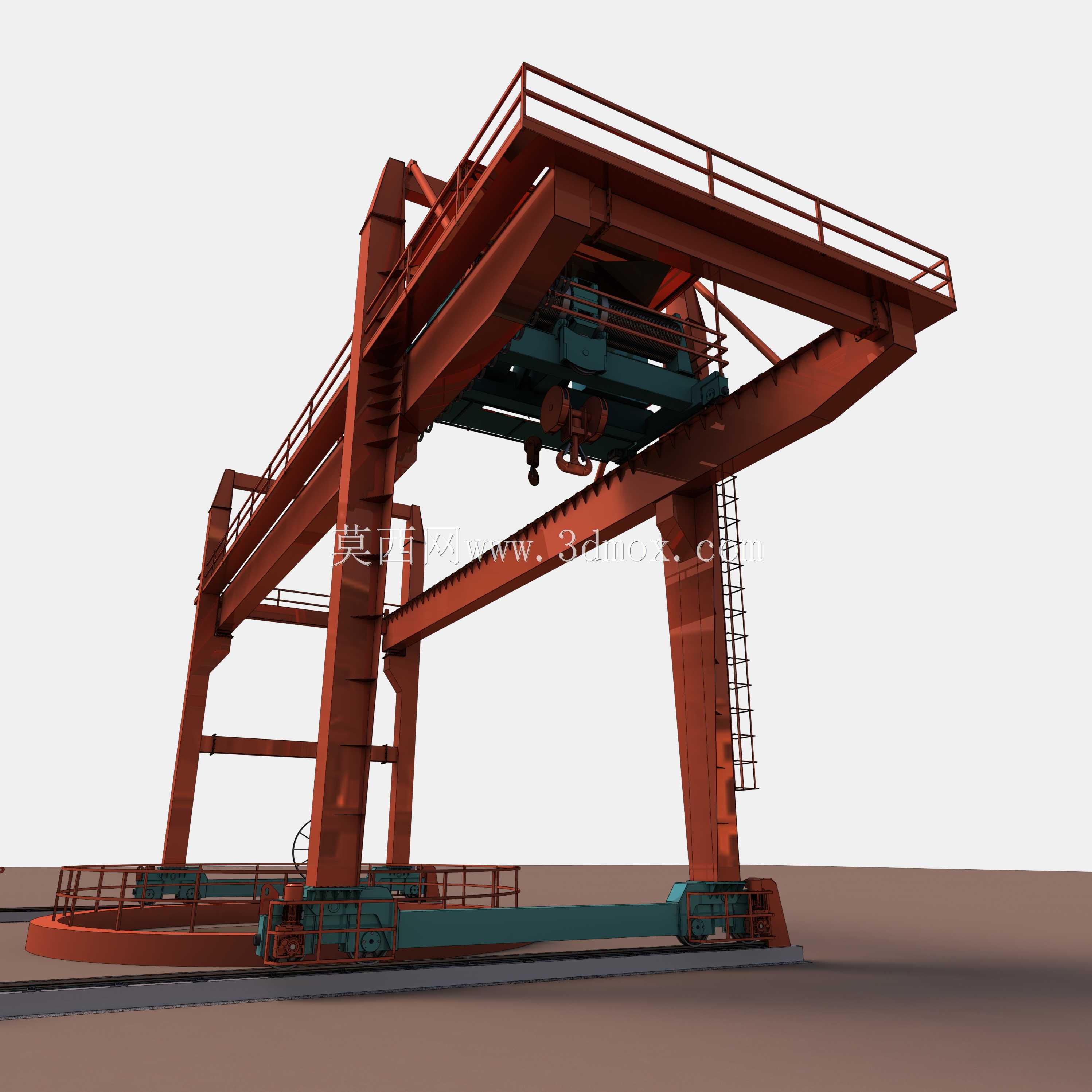

　　整体结构采用双支腿支撑双主梁的门架形式，两支腿沿轨道方向布置，底部与行走台车组连接，台车内集成驱动轮组与从动轮组，轮压通过台车均衡梁分散到轨道基础上，避免单点载荷过大造成轨道沉降。主梁为箱型焊接梁构型，上翼缘铺设检修通道与安全护栏，人员可沿主梁顶部完成小车机构、供电滑线、限位元件的日常巡检；主梁内侧铺设小车运行轨道，起重小车横跨两根主梁，沿轨道横向移动，小车上集成起升卷扬机构、滑轮组与吊钩吊具，起升钢丝绳通过多层缠绕卷筒带动吊钩垂直升降，卷扬机构配置制动组件，可在断电状态下锁止吊重，防止重物下坠。

　　设计阶段首先需要锚定安装边界：轨道铺设的中心线间距对应设备跨度，轨道两端设置车挡与行程限位，门架整体高度需匹配作业区内最高堆垛物料的起升净空，吊钩最高位与主梁下翼缘之间保留足够的安全吊距，避免吊重碰撞梁体。支腿与主梁的连接节点采用刚性焊接配合法兰定位，抵消小车横向移动、大车启停时产生的交变弯矩，支腿侧面设置爬梯与护圈，从地面直通主梁顶部检修平台，爬梯踏步间距符合人工登高作业的操作尺度，平台周边护栏高度满足临边防护要求。

　　大车行走机构的驱动端配置减速机组与行走轮，两侧支腿的驱动电机采用同步控制逻辑，避免门架行走过程中出现偏斜、啃轨现象；车轮轮缘与轨道侧面预留合理间隙，补偿轨道安装的直线度误差。起重小车的横移轨道两端设置缓冲块与限位开关，小车行至跨度端点时自动减速停机，防止冲出轨道。起升机构的钢丝绳绕过吊钩组上的动滑轮与小车上的定滑轮，通过多倍率绕绳降低单根钢丝绳的受力，同时提升起升过程的平稳性，吊钩组配备防脱棘爪，避免吊索具从钩口滑脱。

　　设备的供电形式可采用滑触线沿轨道方向铺设，门架上的集电器随大车行走同步取电，再通过主梁上的电缆滑车为起重小车供电，避免电缆拖拽磨损。结构建模时需要重点校核几处关键受力部位：主梁跨中位置在额定吊重+小车自重工况下的下挠值，支腿与主梁连接角点的应力集中系数，行走台车在最大轮压工况下的轴承与轮体强度，以及风载作用下门架沿轨道方向的抗倾覆稳定性。针对露天作业场景，结构表面预留涂装工艺余量，所有外露金属构件做防锈底漆加面漆处理，电气元件配备防雨护罩，应对户外雨雪、粉尘工况。

　　作业流程上，操作人员在司机室或地面遥控端发出指令，大车先沿轨道纵向移动到重物所在的堆场区间，起重小车横向移动到重物正上方，吊钩下放挂装吊索，确认吊点平衡后起升重物到安全高度，再联动大车与小车将重物运送到指定卸料点位，缓慢下放完成对位。整套结构的各部件层级拆分清晰，门架、行走台车、起重小车、起升卷扬、爬梯护栏、轨道附件各自独立成装配模块，在三维环境中可直接检查各运动机构的行程干涉：比如吊钩全行程升降时是否与支腿、平台发生碰撞，小车横移到极限位置时缓冲块是否正常触发行程开关，大车行走时电缆滑车的移动轨迹是否与支腿结构干涉。这类龙门起重结构相比车间内的桥式起重机，不需要依托厂房立柱支撑轨道，可直接在露天场地独立搭建，作业覆盖范围灵活，适配重型物料从堆场到转运车辆、从预制台座到吊装工位的全流程吊运需求，结构件多采用标准型钢与焊接箱型梁组合，加工工艺成熟，现场安装时可先分段拼接主梁、支腿，再整体吊装合龙，最后调试行走与起升机构的同步性，交付后即可承担常态化重型吊装作业。
