大吨位轨道式集装箱龙门吊结构设计

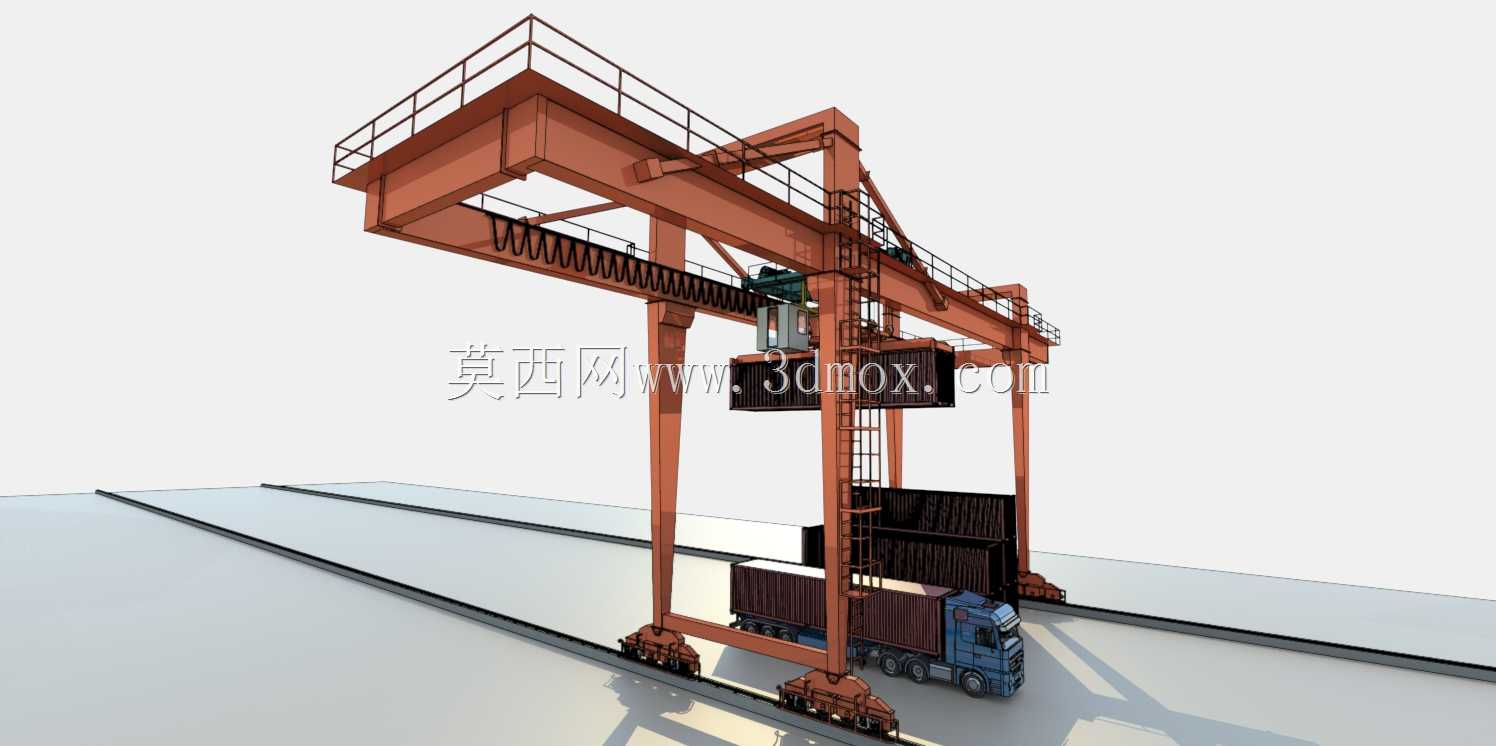

　　该模型呈现的是轨道运行式大吨位龙门吊，主要服务于集装箱堆场、铁路货场及重型件装卸区，承担集装箱堆码、转运与装卸作业。整机采用双主梁门式结构，两支腿沿地面轨道纵向行走，小车在主梁上横向移动，配合起升机构完成吊具的三维空间定位。从结构布局看，主梁采用箱型截面，具备较大的竖向刚度与抗扭能力，可承受小车轮压及起制动产生的水平冲击；刚性支腿与主梁采用刚性连接，柔性支腿通过铰点释放温度变形与安装误差带来的附加应力，避免结构出现约束裂纹。门腿下方设置大车运行机构，每组台车包含多轮平衡梁，将轮压均匀分配至轨道，降低基础承载要求。起升机构布置于小车上，通过钢丝绳缠绕系统实现集装箱吊具的升降，小车运行与大车运行分别采用独立驱动，具备调速与制动功能。

　　模型完整还原了司机室、爬梯、检修平台、护栏、电缆拖令及吊具等细节，可用于结构干涉检查、机构运动仿真与场地布置校核。在堆场规划中，需重点核对轨距、基距与起升高度：轨距决定跨内可堆放集装箱的列数，基距影响大车运行稳定性与腿间作业空间，起升高度则决定堆码层数。安装边界需预留大车两端缓冲行程、小车端部安全距离及上方高压供电安全净空，同时校核轨道基础沉降与轮压匹配。该类设备相比轮胎式龙门吊，具有能耗低、定位准、维护量小的特点，适合固定堆场的高密度作业；设计时需重点验算主梁跨中挠度、支腿稳定性、风载荷下的防滑移与防倾覆，并考虑偏斜运行时的水平侧向力对车轮与轨道的影响。
