大吨位轨道式集装箱龙门吊结构设计

　　港口堆场、铁路集装箱中心站以及大型物流中转区，常能见到这类大吨位门式起重机的身影。它的核心任务是完成集装箱的堆垛、转场与装卸，把岸桥卸下的箱体按堆场规划逐层码放，或在集卡、铁路平车与堆场垛位之间转运，直接决定堆场的垂直堆存能力与周转效率。相比流动式设备，轨道式龙门吊沿固定线路运行，定位重复性好，轮压对场地承载要求明确，适合高密度、长条形堆场的连续作业。

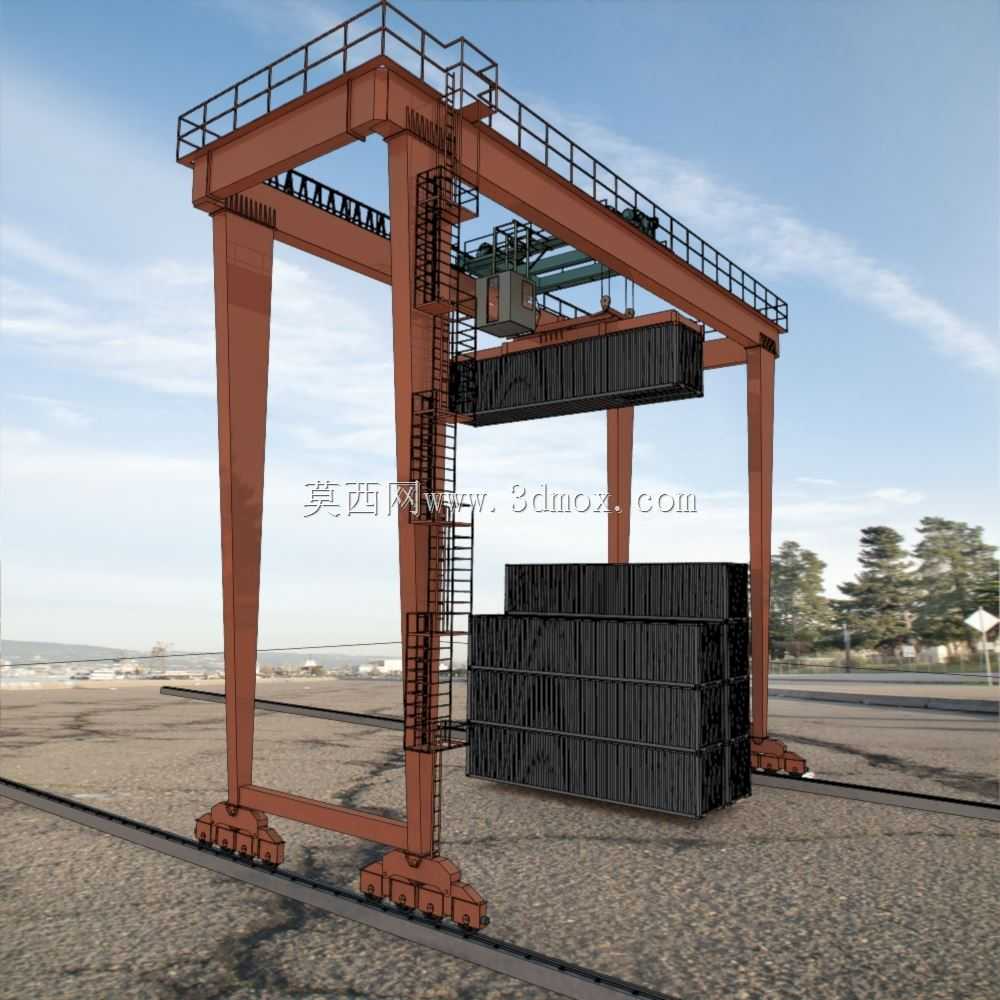

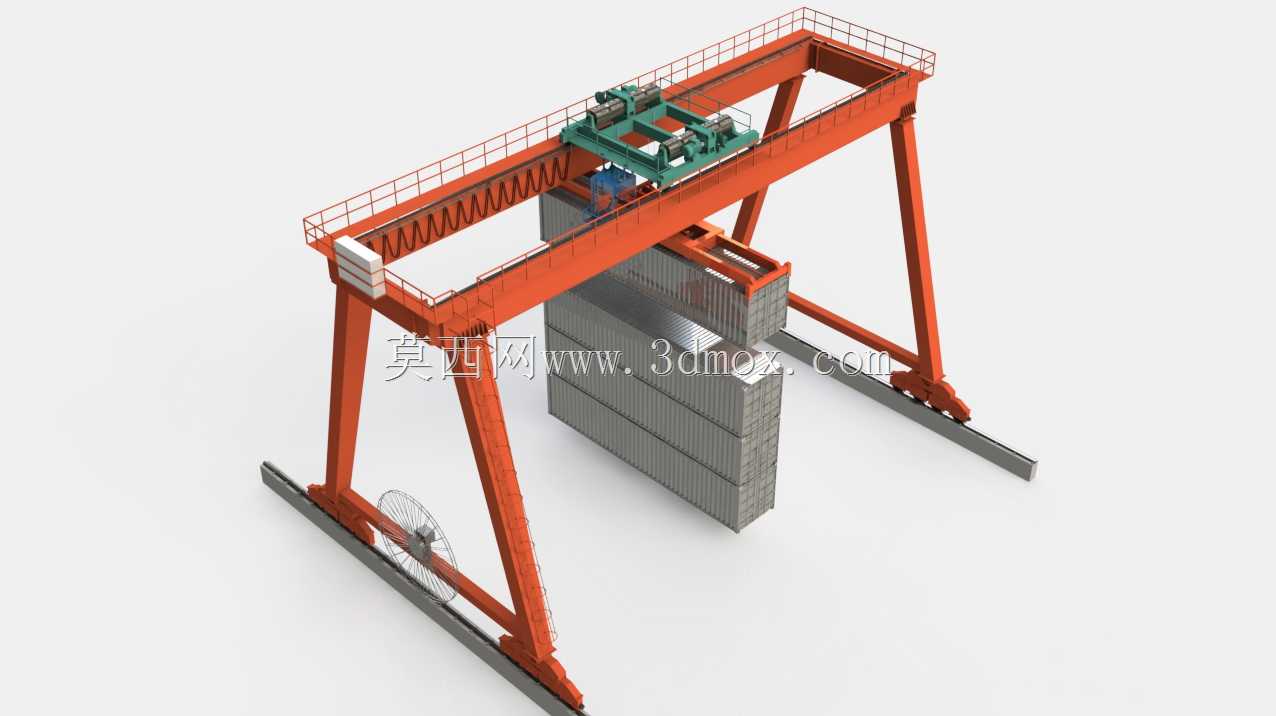

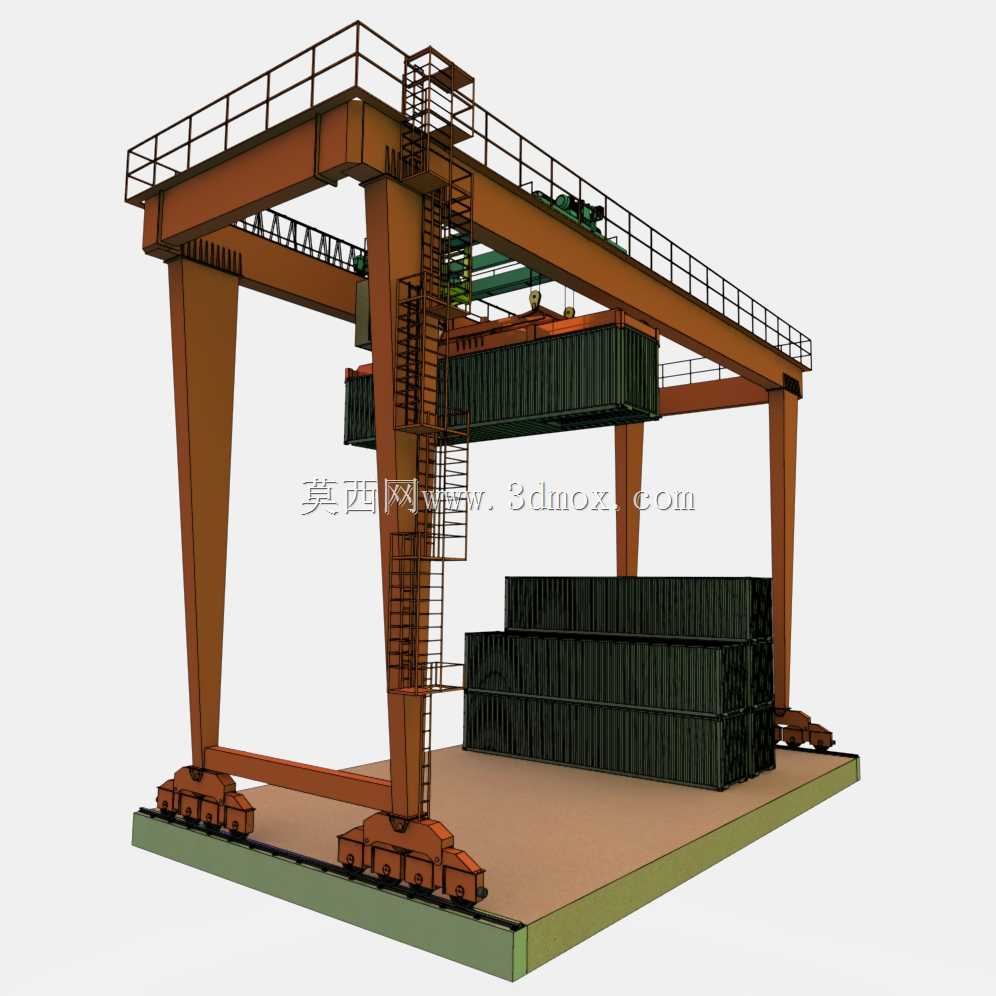

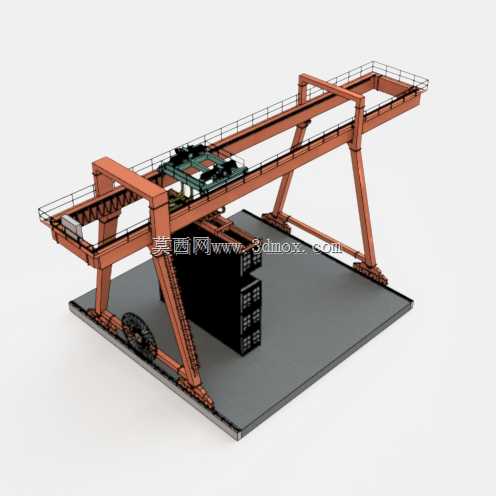

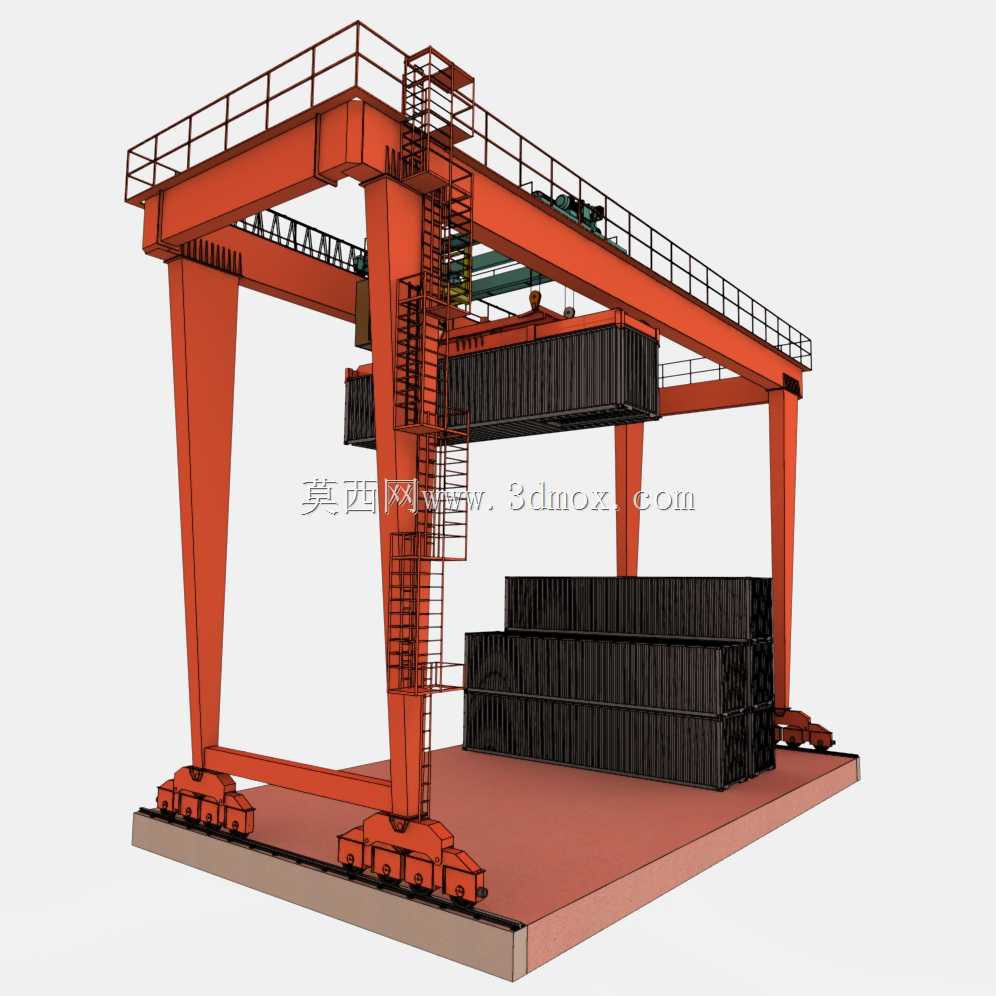

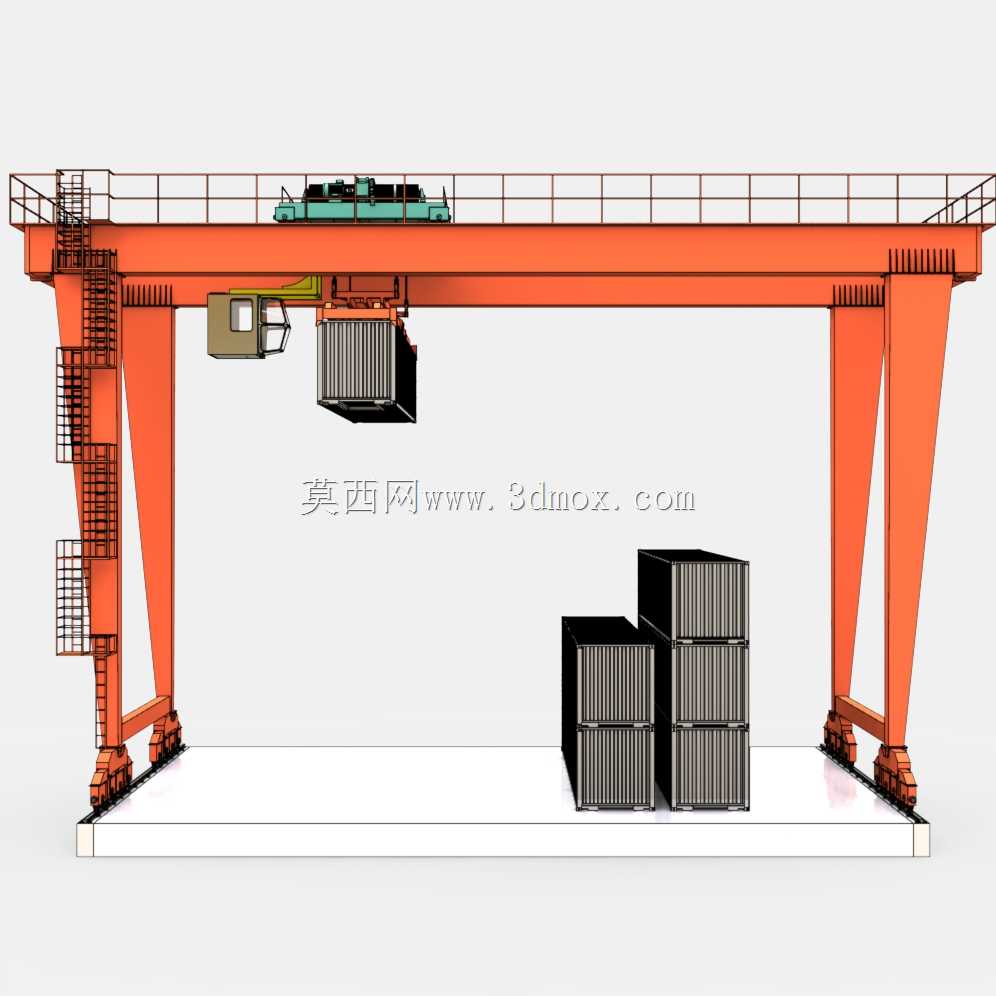

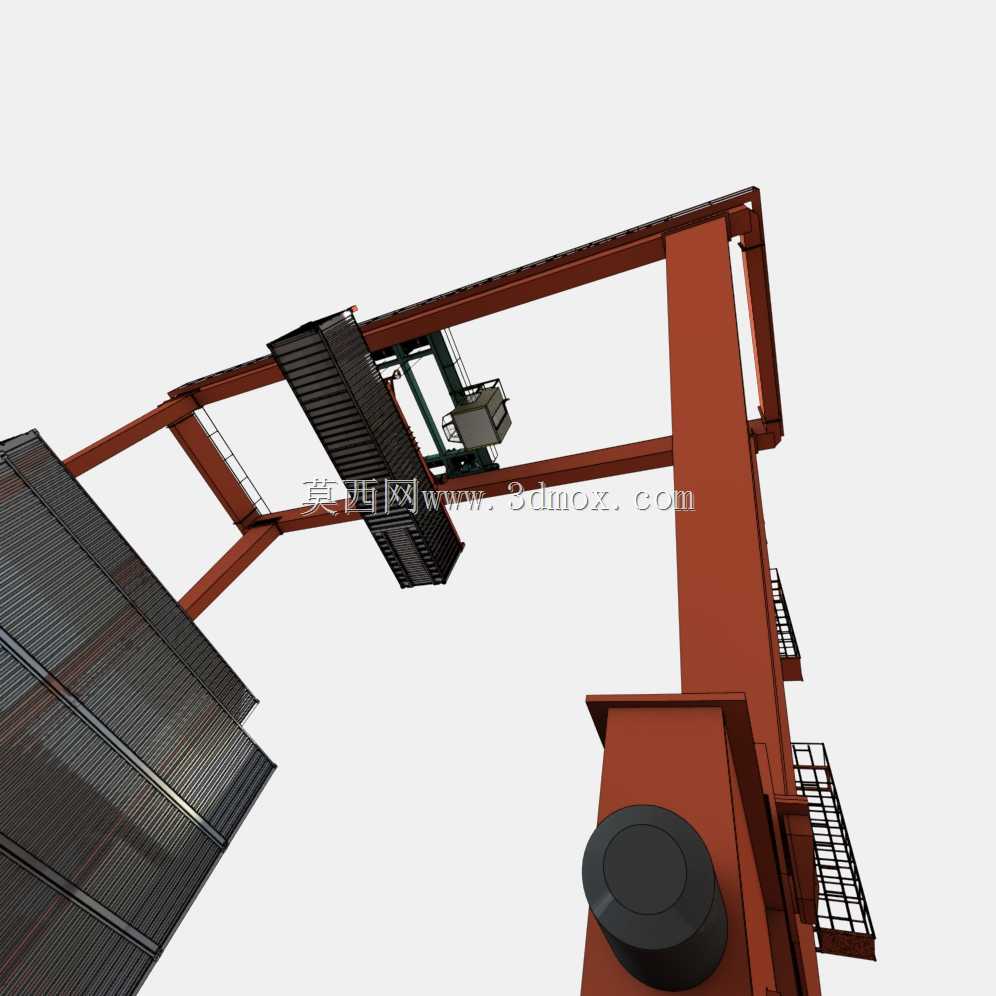

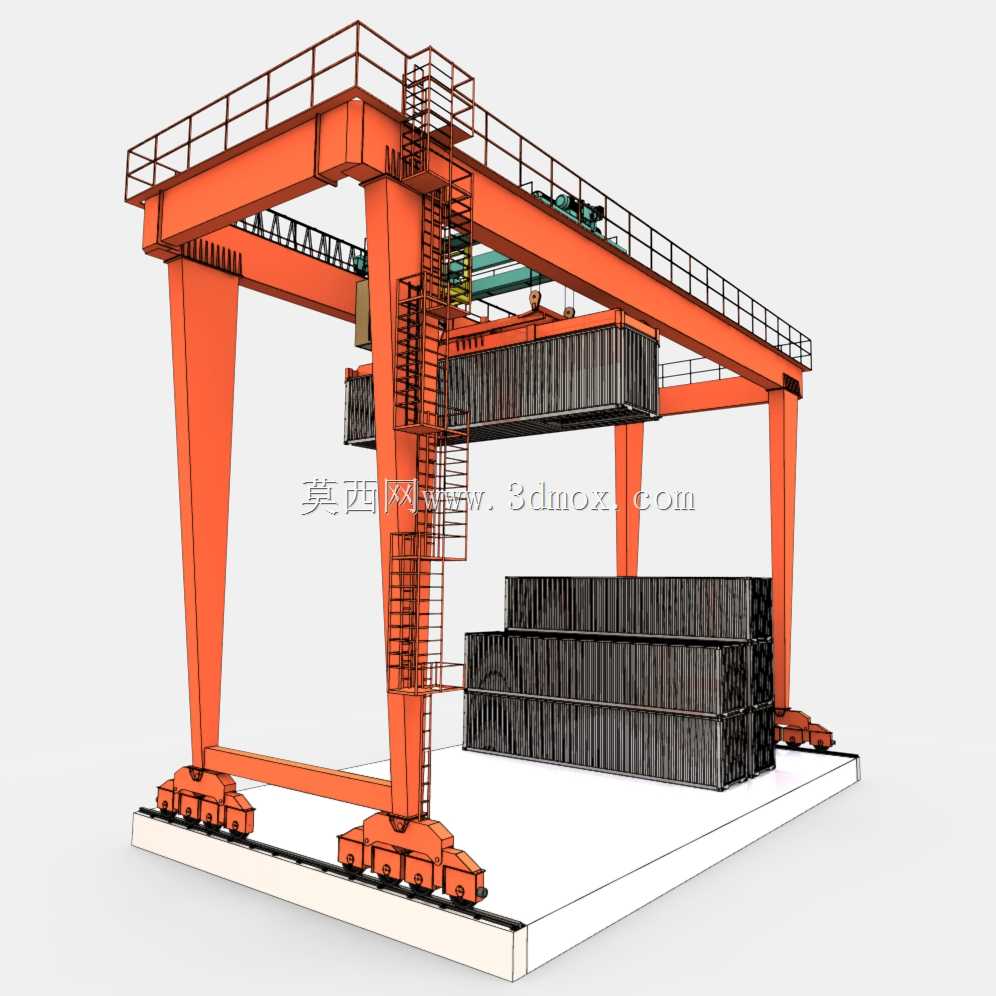

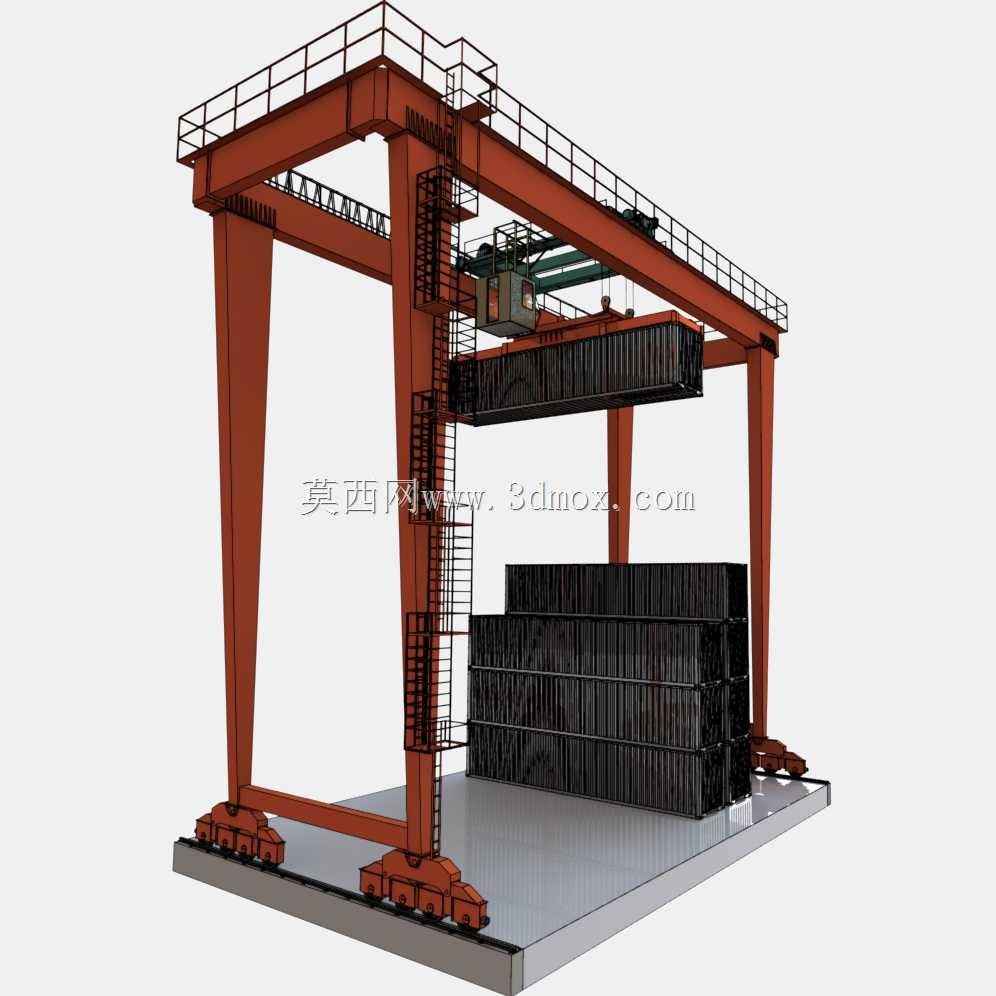

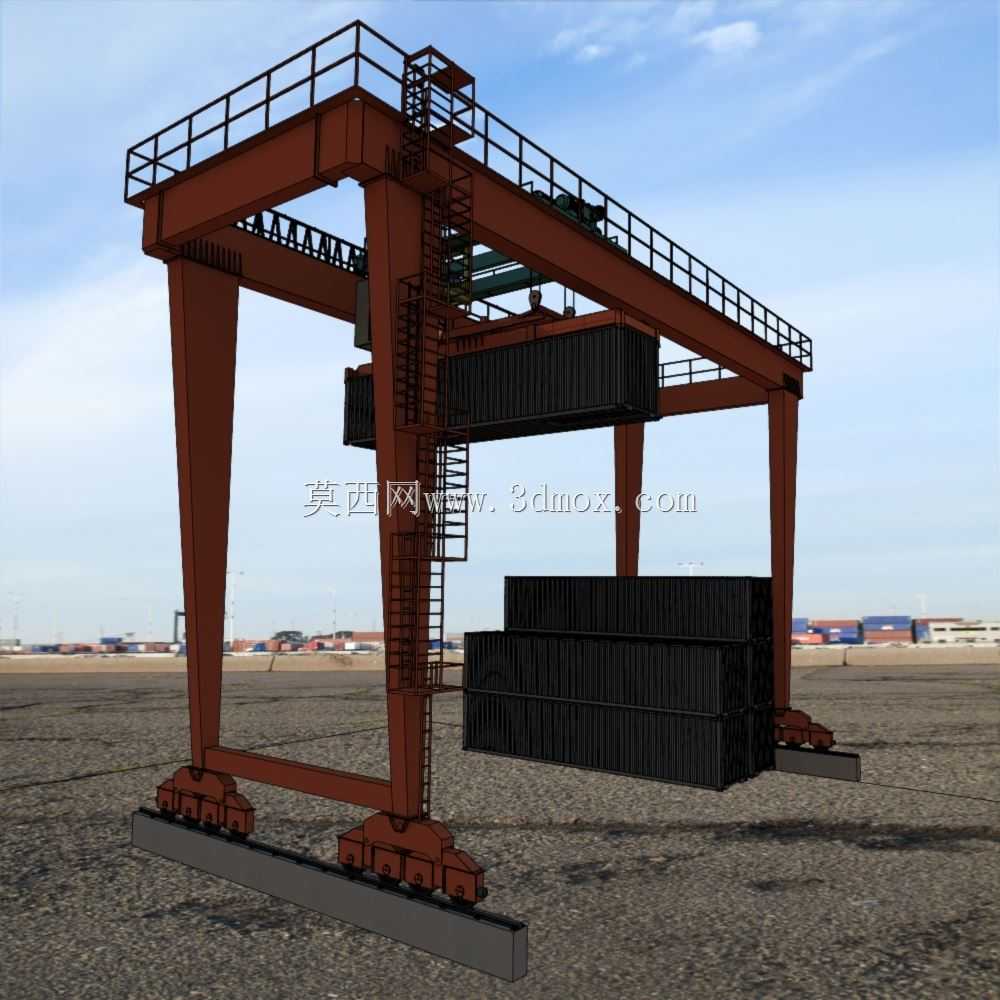

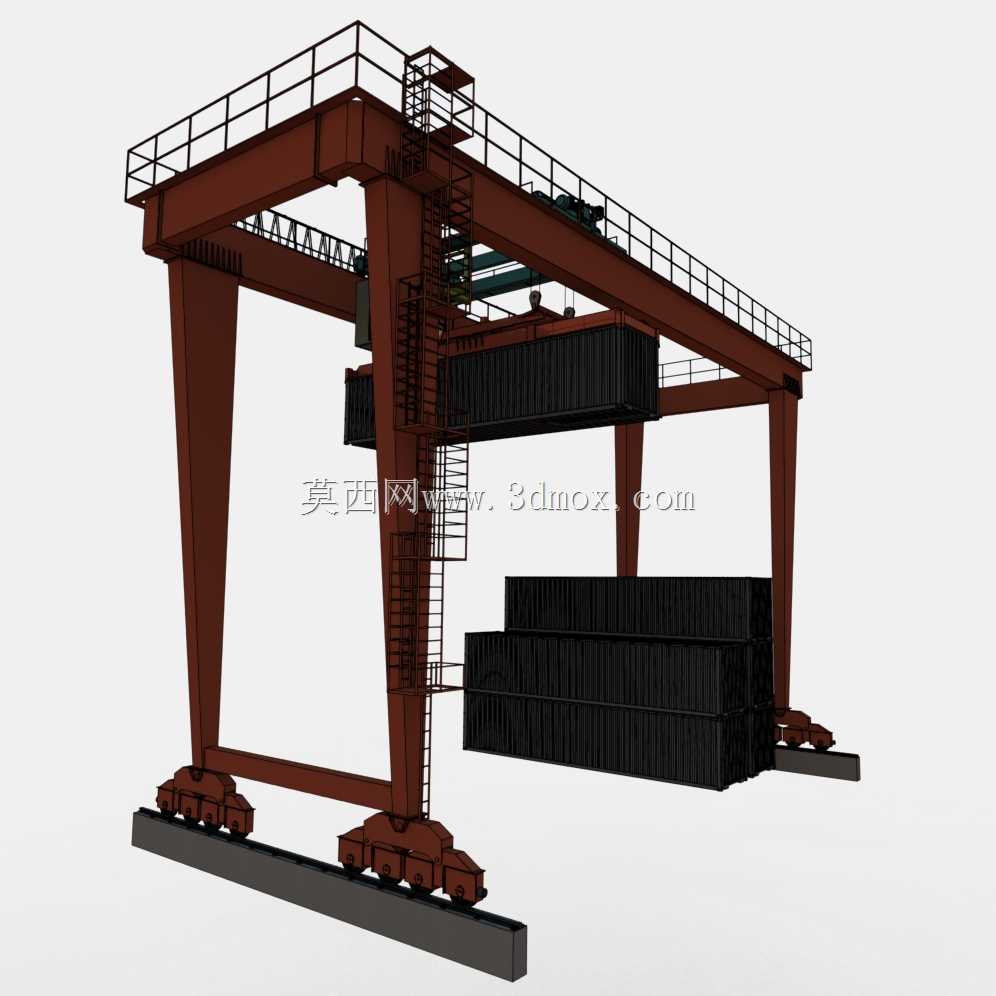

　　该模型还原了双主梁门式承载结构。两根箱型主梁横跨堆场作业区，主梁上铺设小车运行轨道，起重小车可沿主梁横向移动，覆盖整个跨度内的吊点位置。门腿采用刚性与柔性配合的支承形式，一侧与主梁刚性连接，传递横向与纵向载荷，另一侧通过铰接或柔性约束释放温度变形与安装偏差带来的附加应力，避免金属结构在温差较大的露天环境中产生过大内应力。下横梁与大车运行机构连接，车轮组沿堆场两侧的轨道纵向行走，形成纵横两个方向的运动，再加上起升机构的垂直升降，即可完成三维空间内的箱体取放。

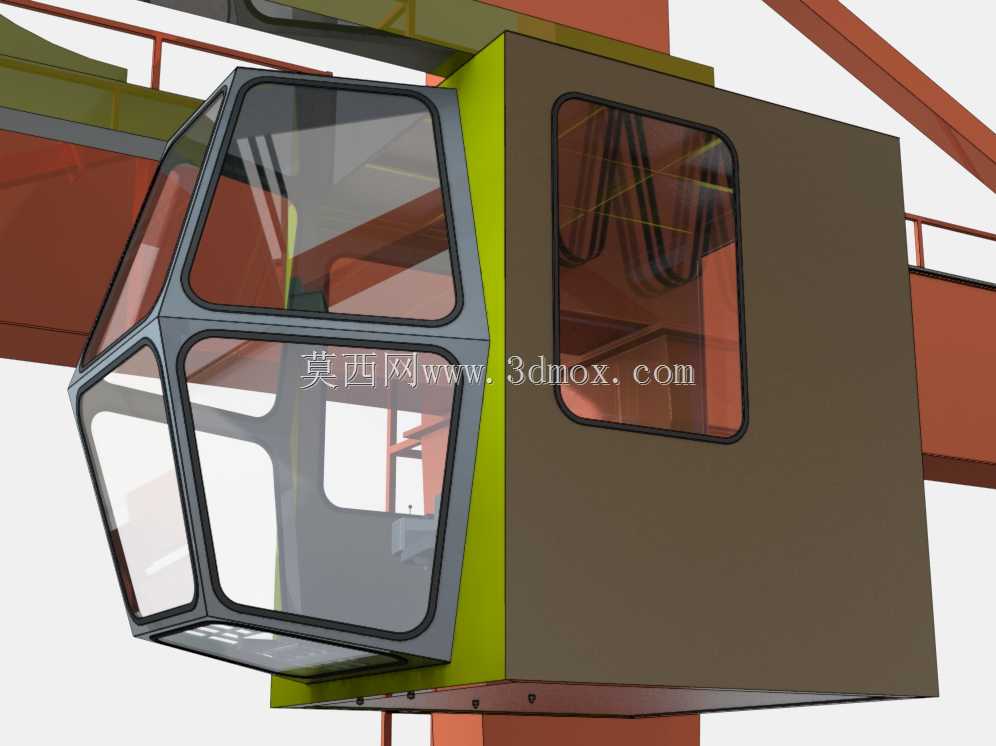

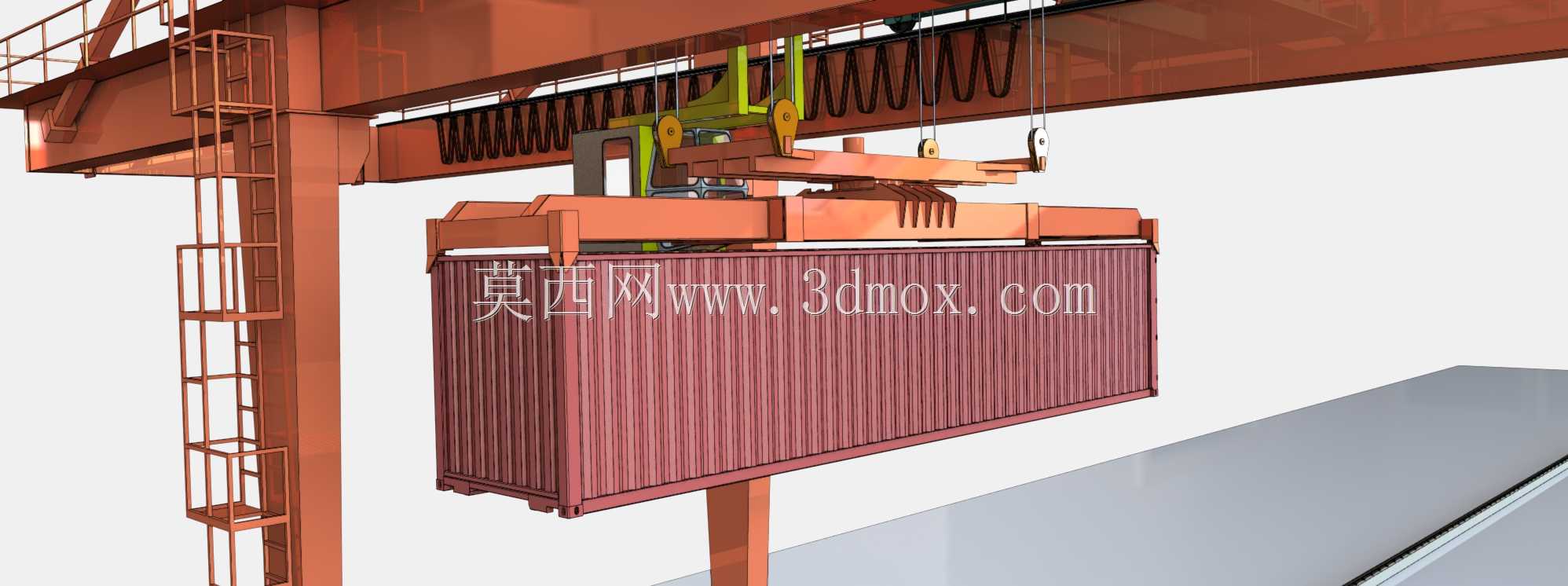

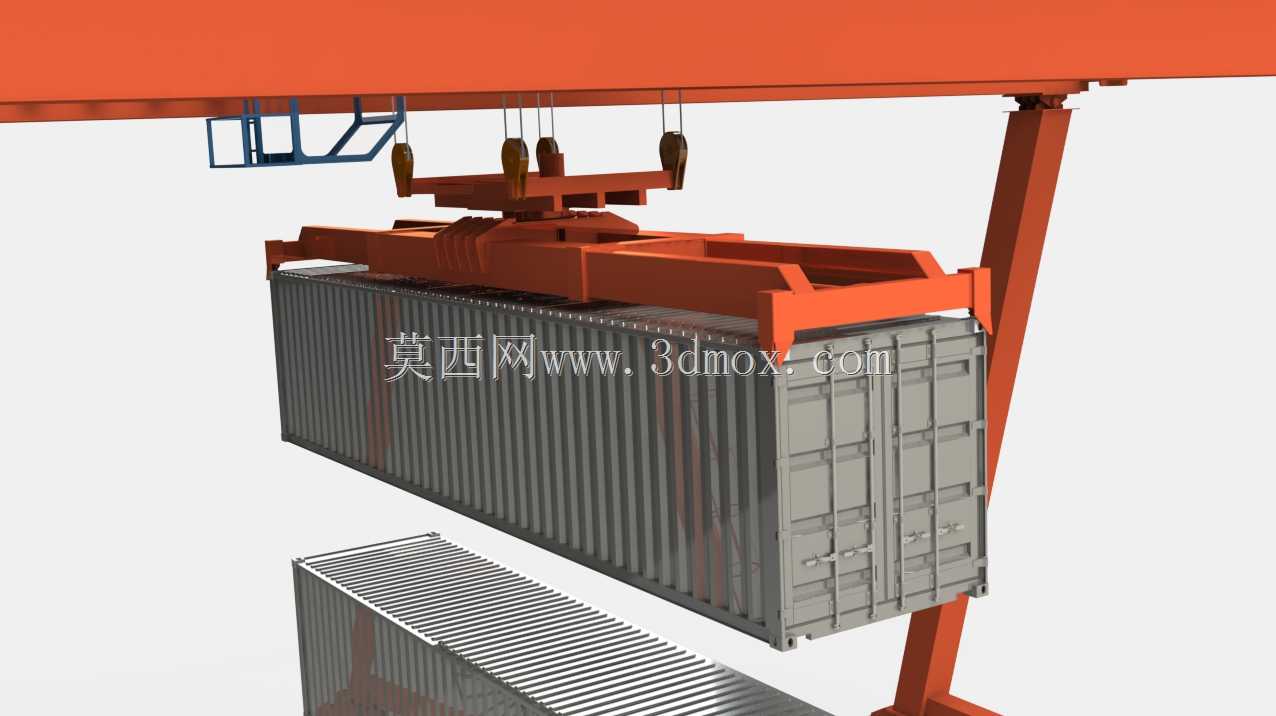

　　从功能配置看，模型包含起升卷扬系统、小车牵引机构、司机室、爬梯平台、护栏以及集装箱吊具。吊具位于小车下方，通过旋锁与集装箱角件连接，起升钢丝绳经卷筒与滑轮组倍率转换，以较低的钢丝绳速度获得稳定的大起升载荷。司机室通常布置在门腿或小车下方，视野正对作业面，操作人员可直接观察箱体对位、锁销接入与堆垛间隙。平台、梯子与护栏沿门腿和主梁布置，满足检修人员到达各传动部件、电气房与安全限位位置的通行需求。

　　结构设计的重点在于载荷路径清晰。集装箱及吊具的垂直载荷经小车车轮传给主梁，再由主梁通过门腿传至下横梁和大车车轮，最终作用于轨道基础。风载荷是露天堆场不可忽视的水平载荷，尤其在设备停机时，需要夹轨器、锚定装置与金属结构共同抵抗阵风。建模时需重点控制主梁跨度、基距、起升高度与堆场堆层的匹配关系：跨度要覆盖多条集装箱作业线及集卡通道，基距影响大车运行稳定性与转弯限制，起升高度则需保证最高堆箱层上方仍有安全过箱间隙。

　　安装边界方面，这类设备对轨道直线度、轨距偏差、轨顶标高差以及基础沉降有严格要求。车轮组与轨道的接触位置决定运行阻力和啃轨风险，因此在三维设计中需同步检查台车铰点、平衡梁与轨道中心线的相对位置。模型还体现了端部缓冲、限位支架和维修吊点等细节，这些结构虽不直接参与起重循环，却关系到运行安全与维护便利性。整体来看，该结构方案适用于重载、定点、高频次的集装箱堆场作业，金属结构以箱型截面为主，便于在保证刚度的同时控制自重，传动部件集中布置，也有利于后期检修与标准化选型。
