桥式轨道回转起重作业机构

　　这套回转起重机构主要服务于厂房桥式起重机下方需要改变吊点方向的作业场合，常见于重型装配车间、冶金辅机跨、设备检修工位以及大型构件翻转吊运区域。普通桥式起重小车只能沿主梁方向直线取放载荷，当被吊物需要在水平面内调整角度、避让工艺设备或对准安装基准时，往往要依靠地面辅助牵引或多次落钩重新挂绳，既降低节拍，也容易产生斜拉风险。该机构在小车承载框架上设置环形回转支承与上部起升布置，使吊钩工作范围能够围绕回转中心改变方位，在不移动大车、不频繁调整小车位置的情况下完成角度对位，适合狭窄跨间和多障碍生产线内的精密吊装。

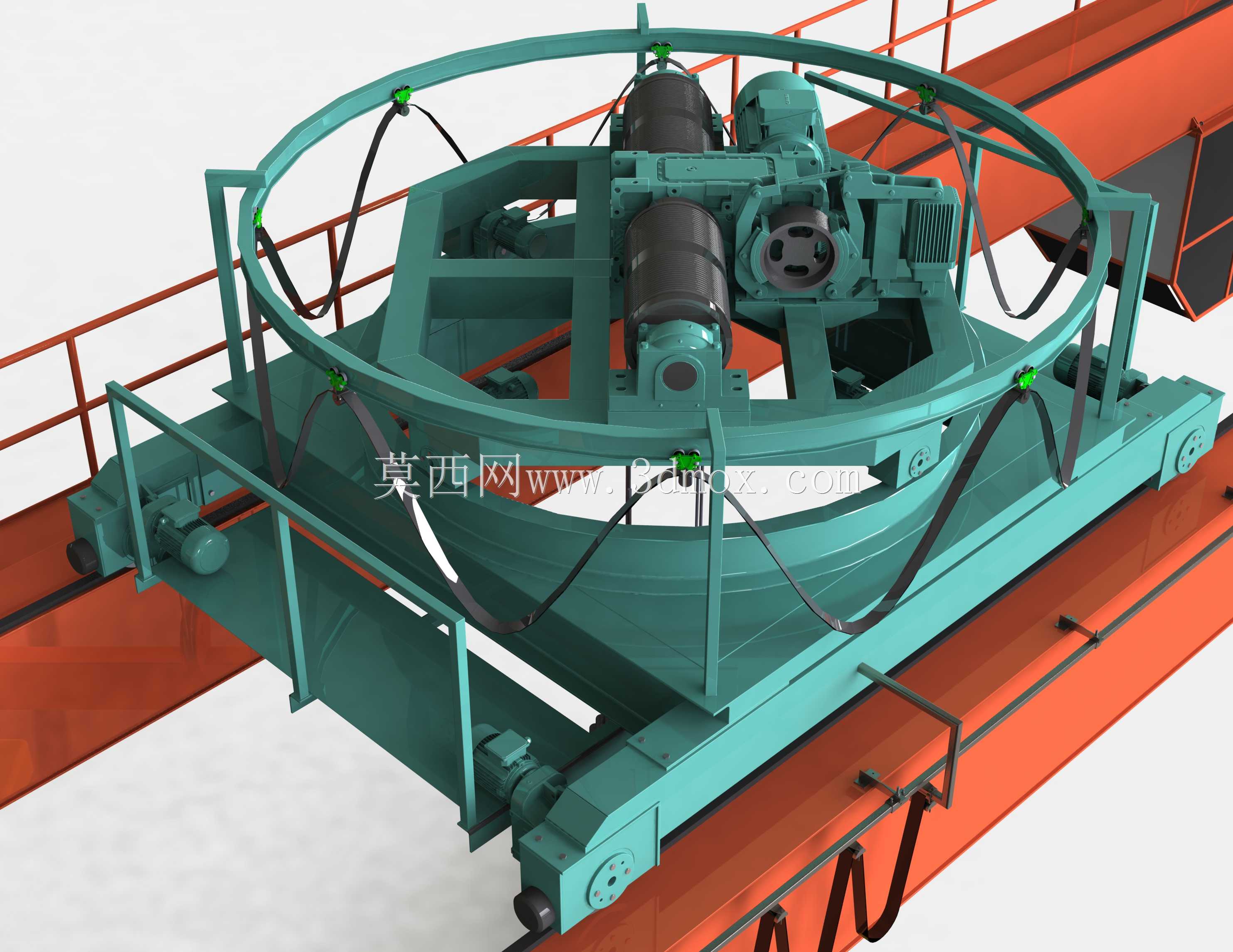

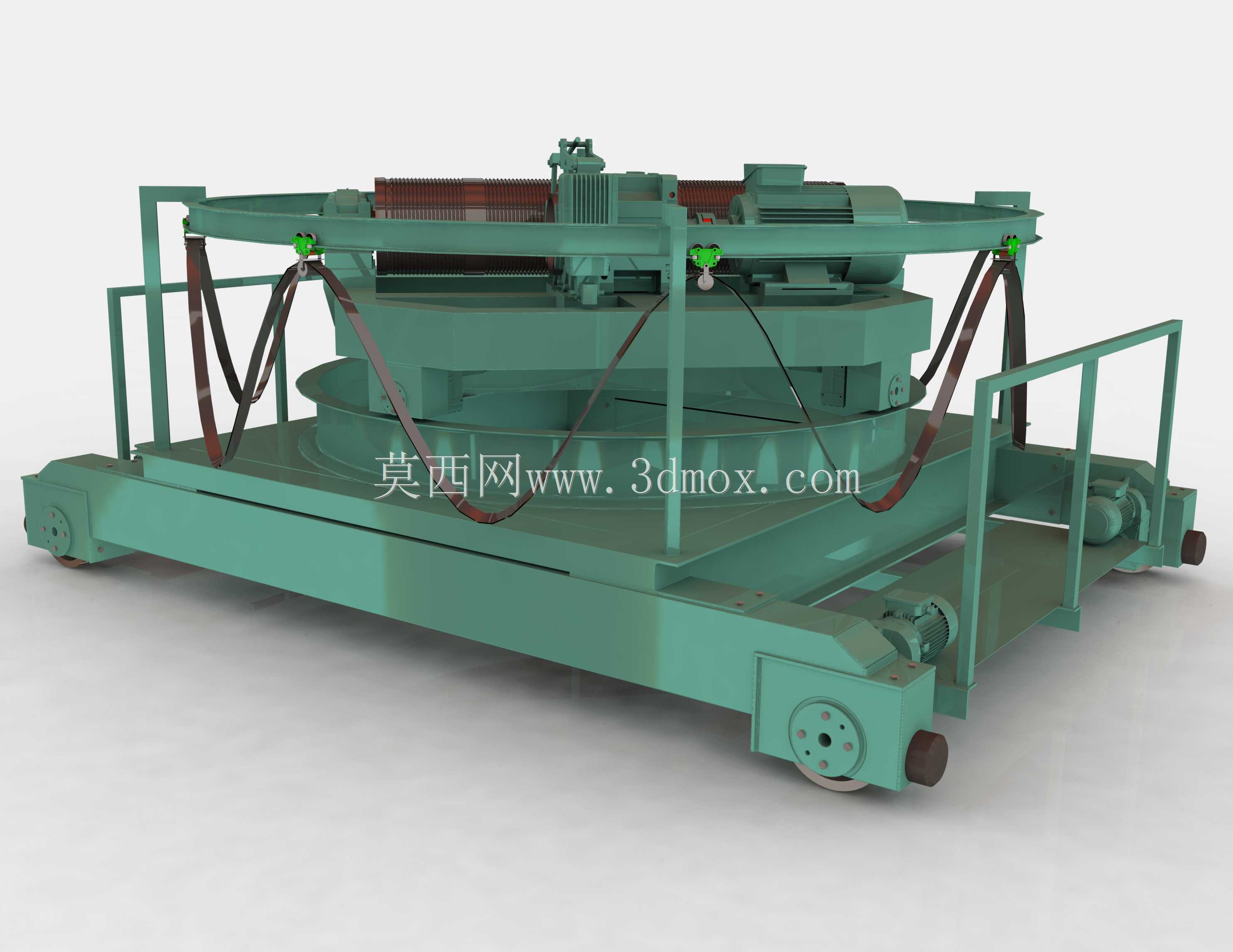

　　从结构组成看，模型下部为桥式起重机小车架，四角配置沿主梁轨道运行的行走轮组，车架采用焊接箱形与型钢组合形式，兼顾轮压传递、检修空间和上部回转载荷承载。小车架上布置电机、减速器、制动器和卷筒组件，钢丝绳通过导向滑轮引入回转环附近的吊点路径，实现载荷升降。回转部分以大直径环形轨道或回转支承为边界，外围设置防护栏杆、检修平台和安全绳导向点，环形构件通过多组支撑腿与下部车架连接，保证起吊偏载时力矩能够均匀传到车轮和主梁。

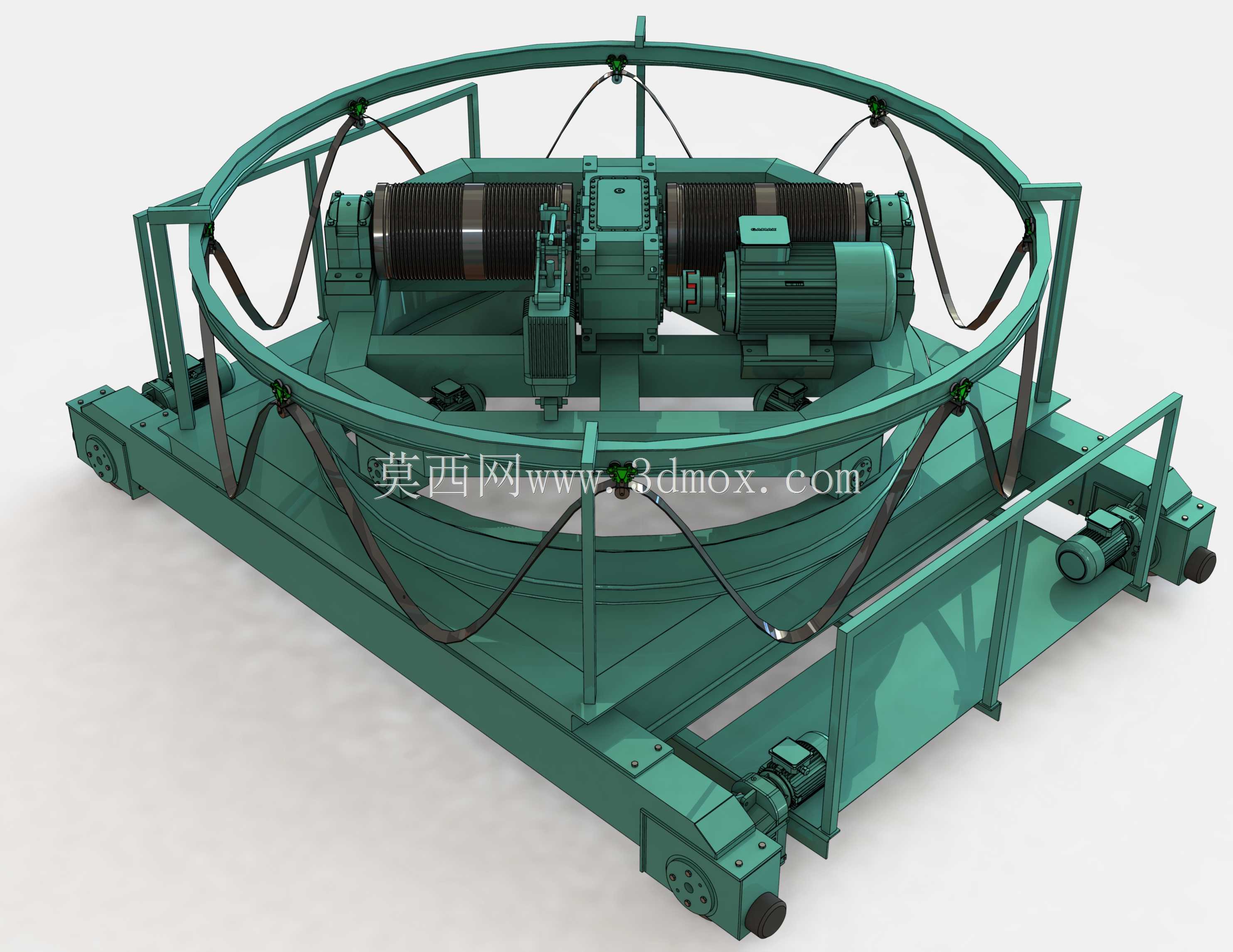

　　设计思路上，这类设备不能只按静态起重量校核。回转动作会带来钢丝绳偏摆、制动惯性和侧向水平力，起升载荷偏离回转中心时还会形成倾覆力矩，因此车架与环形支撑之间的连接刚度、轮组踏面接触状态、主梁腹板局部承压都需要纳入三维布置和后续验算。模型中可以清楚看到双卷筒或平行卷扬轴线、驱动装置贴近车架中心布置，这种方式有利于压缩上部高度，并让较大的自重靠近轮压支承区域。回转环周边的绿色张紧或限位元件，对应实际工程中常用的缓冲、锁止、防摆或安全绳约束位置，目的不是装饰，而是限制回转极限、吸收冲击并为检修提供固定点。

　　外形尺寸方面，整机宽度受桥式起重机两根主梁内侧净距控制，小车轮组跨距必须与轨道规格匹配；长度方向要留出大车运行方向的缓冲器、扫轨板和端部安全距离；高度方向则由厂房吊钩下限、卷筒直径、滑轮组包角、检修栏杆以及上部净空共同决定。环形回转直径通常大于吊钩偏摆所需半径，若环径过小，吊重旋转时钢丝绳容易与护栏或车架干涉；若环径过大，又会增加迎风面积、自重和主梁附加弯矩。三维建模时应把轨道顶面、车轮中心线、卷筒轴线、回转中心、吊钩极限位置和护栏外轮廓分别建立基准面，便于检查不同转角下钢丝绳与结构件的最小间隙。

　　安装边界上，该机构不是独立落地设备，而是依附于桥式起重机主梁运行。进场前需确认主梁轨道标高、轨距、接头错台、车挡位置以及滑触线供电侧空间；小车整体吊装就位时，环形护栏和驱动部件可能超出运输宽度，常需在厂内分段预装后再整体落轨。维护时，卷筒制动器、钢丝绳跳槽防护、回转锁定销、车轮轴承润滑点都应保留人员可达通道。模型将平台栏杆、驱动单元、滑轮路径和车架轮组完整表达，可用于结构干涉检查、吊装方案演示、维修通道评估以及与厂房桥架的配套选型沟通。

　　实际选型时，还要结合额定起重量、工作级别、回转频率和载荷偏心范围判断机构形式。对于偶尔调整角度的检修工位，可采用人工定位加锁止的轻载回转方案；对于连续生产中的构件翻转，则应配置独立回转驱动、角度限位和制动保持装置。起升机构的双制动思路在高温、熔融金属或高价值载荷场景中更有意义，能够在单组制动异常时维持载荷控制。钢丝绳缠绕需避免在回转过程中出现正反交叉，滑轮组应保证吊钩在最低和最高位置时均不脱槽，卷筒保留足够安全圈数。

　　从三维工程应用角度看，该模型的价值在于把桥架小车、回转平台、卷扬驱动和安全防护放在同一装配空间中展示。设计人员可以直接观察驱动装置与环形护栏的距离、检修平台与钢丝绳扫过区域的关系、车轮组与主梁轨道的配合位置，也能据此导出关键截面进行有限元约束简化。对于设备采购和制造沟通，这种完整结构表达比单纯二维总图更易发现运输超限、维护不可达和吊装干涉等前期问题。
