港口堆场70吨轨道式集装箱龙门吊

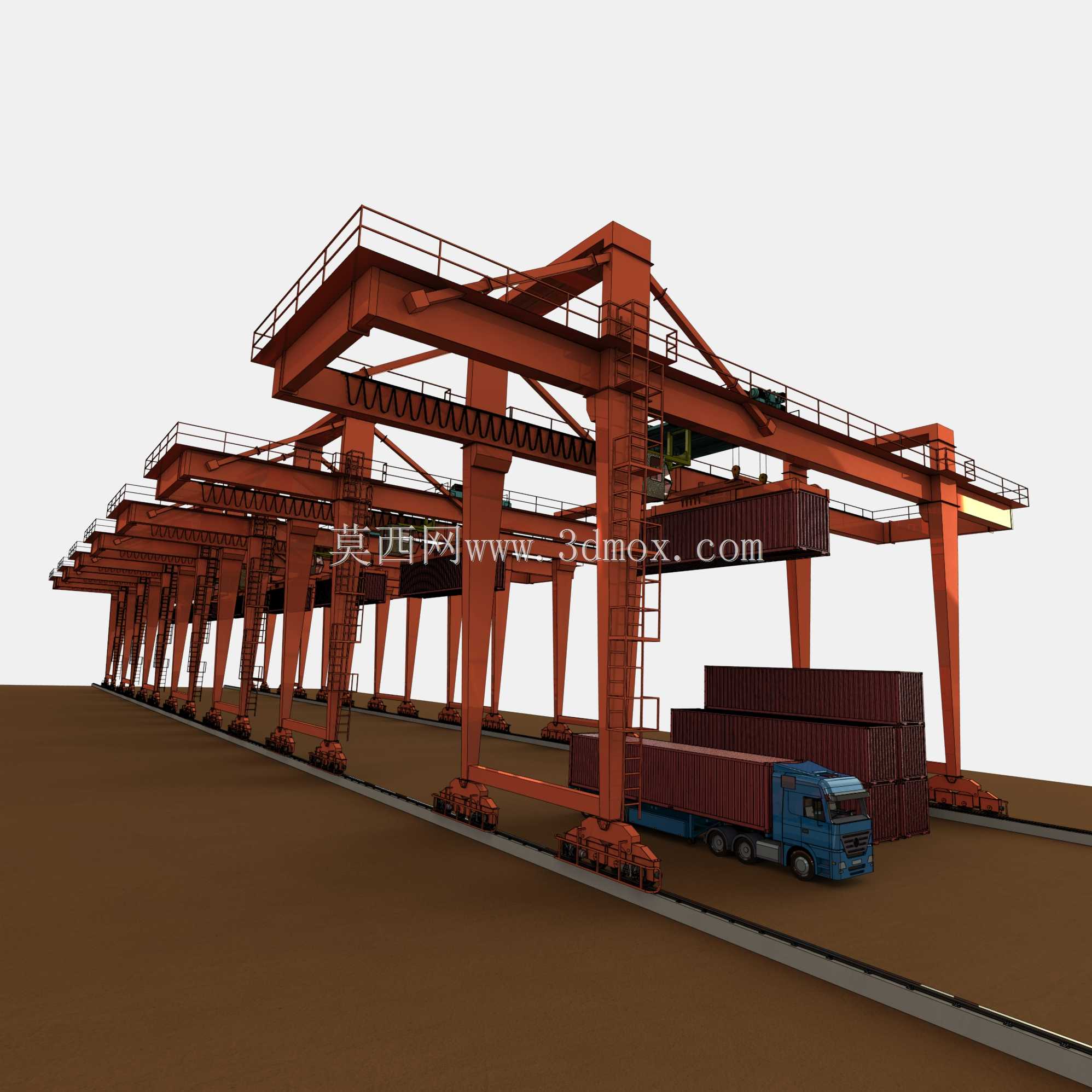

　　该模型呈现的是港口集装箱堆场常用的大吨位轨道式龙门吊，双机布置对应同一作业区的连续装卸需求，额定起升能力按70吨级集装箱重载工况设定，可覆盖标准干货箱、高箱及带托架的重箱吊运。整机采用门形刚架结构，主梁沿轨道方向延伸，两侧刚性支腿落在大车运行台车上，轨道埋设于堆场通长基础上，设备只能沿固定巷道纵向行走，定位精度高、抗风载能力强，适合高密度堆码作业。

　　从结构设计角度看，主梁采用箱形截面焊接梁，内部按弯矩分布布置纵向加劲肋和横隔板，以控制小车满载运行时的下挠与疲劳应力；上翼缘铺设小车轨道，端部设车挡和检修平台。支腿与主梁之间采用刚性连接，传递竖向轮压、横向制动力及风载荷；下部通过平衡梁铰接多组大车车轮，将集中载荷分散到轨道基础，避免局部压溃。小车集成起升机构、运行机构和集装箱吊具，起升钢丝绳通过卷筒多层缠绕，配合吊具旋锁实现集装箱四角快速锁定。

　　建模时需重点控制安装边界：轨距决定堆场通道宽度，基距影响支腿稳定性和端部缓冲距离，起升高度决定可堆码层数，上极限位置需保留吊具与主梁的安全间隙。大车轨道中心距、车轮组数量及总轮压是土建基础设计的输入条件；小车行程两端设机械限位和缓冲器，司机室通常悬挂于支腿或主梁侧方，视野需覆盖吊具着箱点。电气房、扶梯、走道护栏、电缆卷筒等附属设施沿支腿和主梁布置，模型中应保留检修通道宽度与平台栏杆高度，避免与运行机构干涉。

　　在实际应用中，这类设备承担集装箱在堆场与集卡之间的装卸、堆垛和翻箱作业，相比轮胎吊，其能耗更低、定位更准、维护更简单，但作业范围受轨道限制，适合吞吐量稳定、堆场布局固定的港区。双机同巷道布置可提高作业冗余度，单机故障时另一机仍能维持部分箱区周转。结构校核需关注刚架在满载小车位于跨端或跨中时的组合应力、支腿根部连接焊缝、大车偏斜运行引起的水平侧向力，以及暴风工况下的夹轨器和锚定装置能力。三维建模过程中，应先以轨距、基距、起升高度和额定起重量为骨架参数搭建总体框架，再细化机构层级，保证车轮、轨道、吊具与集装箱之间的配合关系符合真实装配约束。
