桥梁架设用桁架式梁式朗瑟起重设备

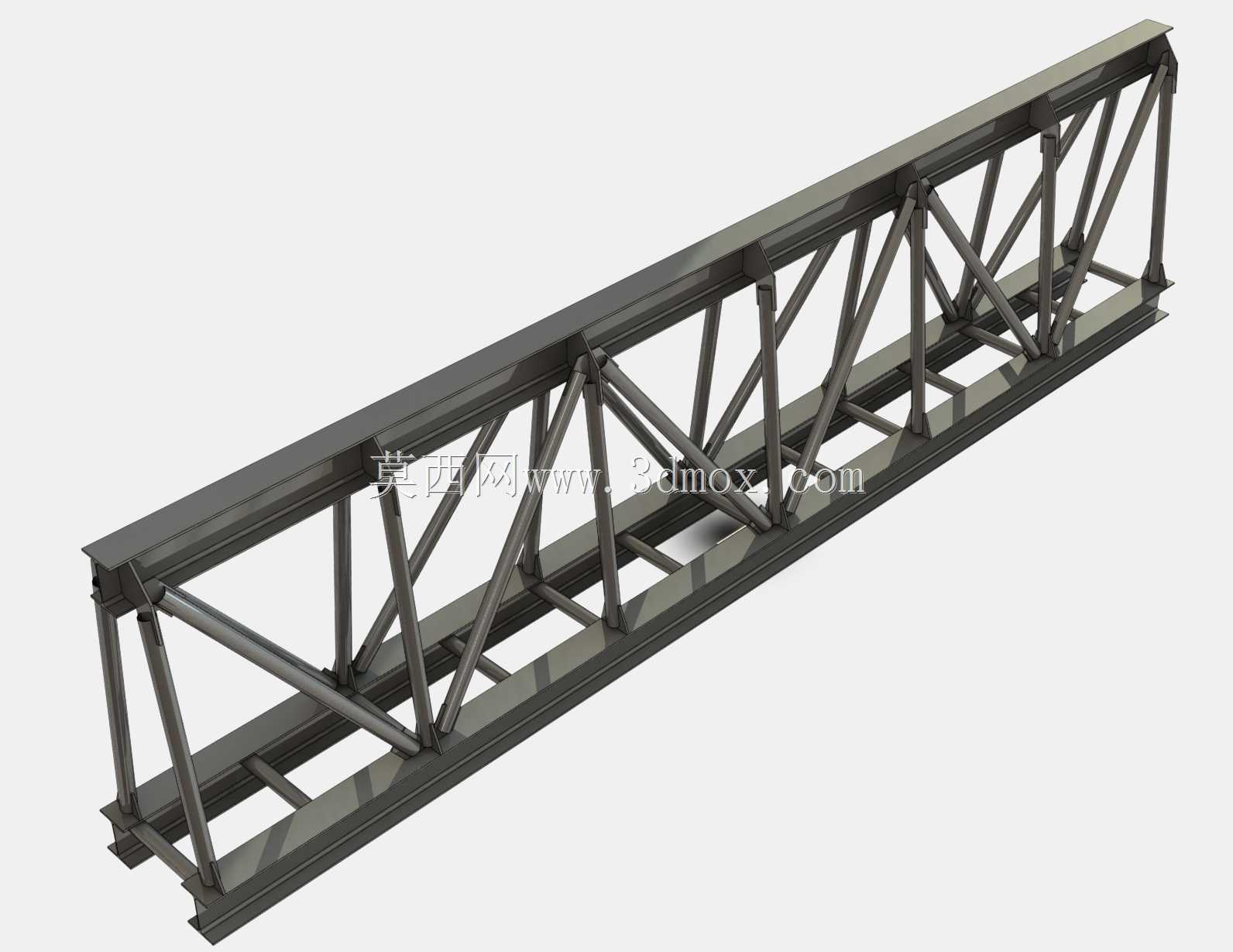

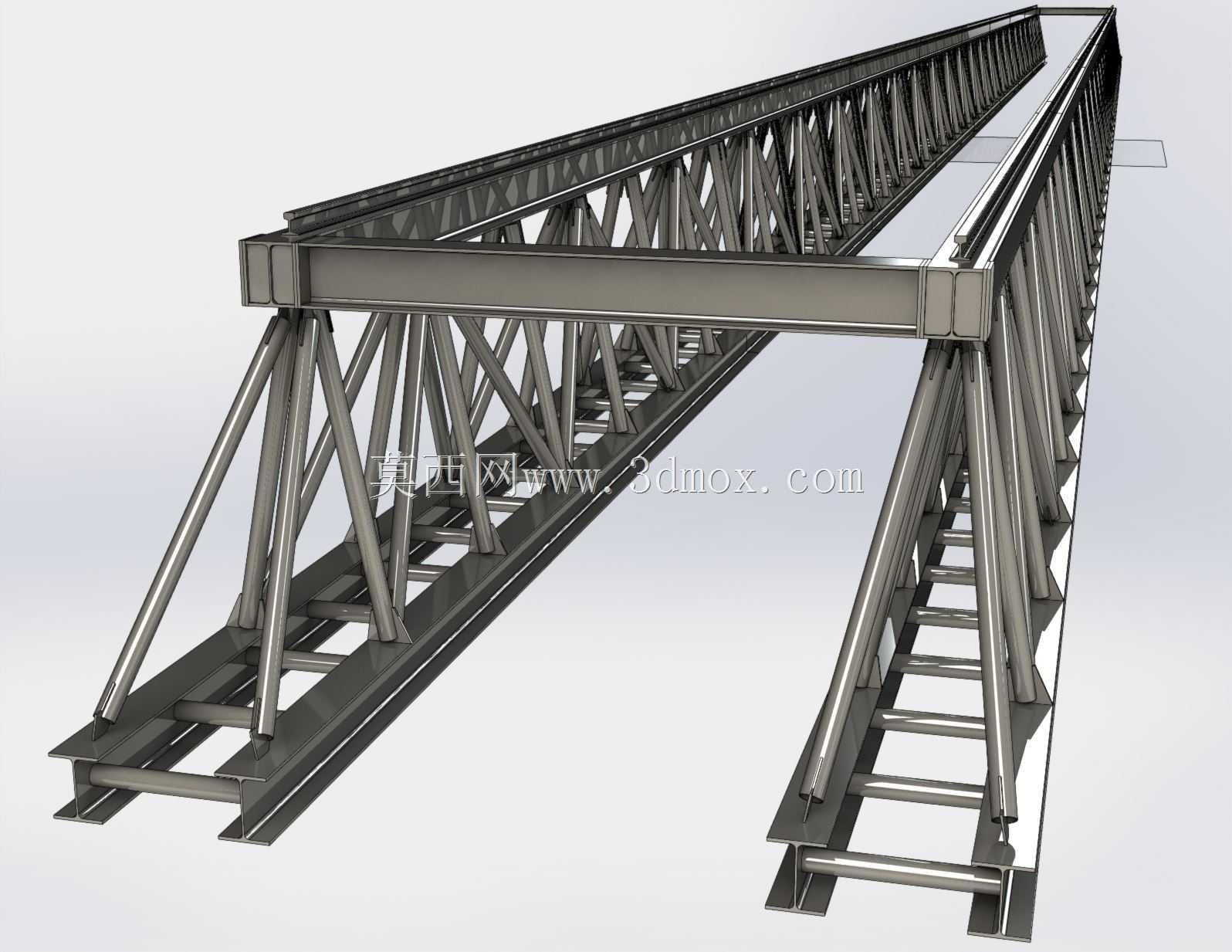

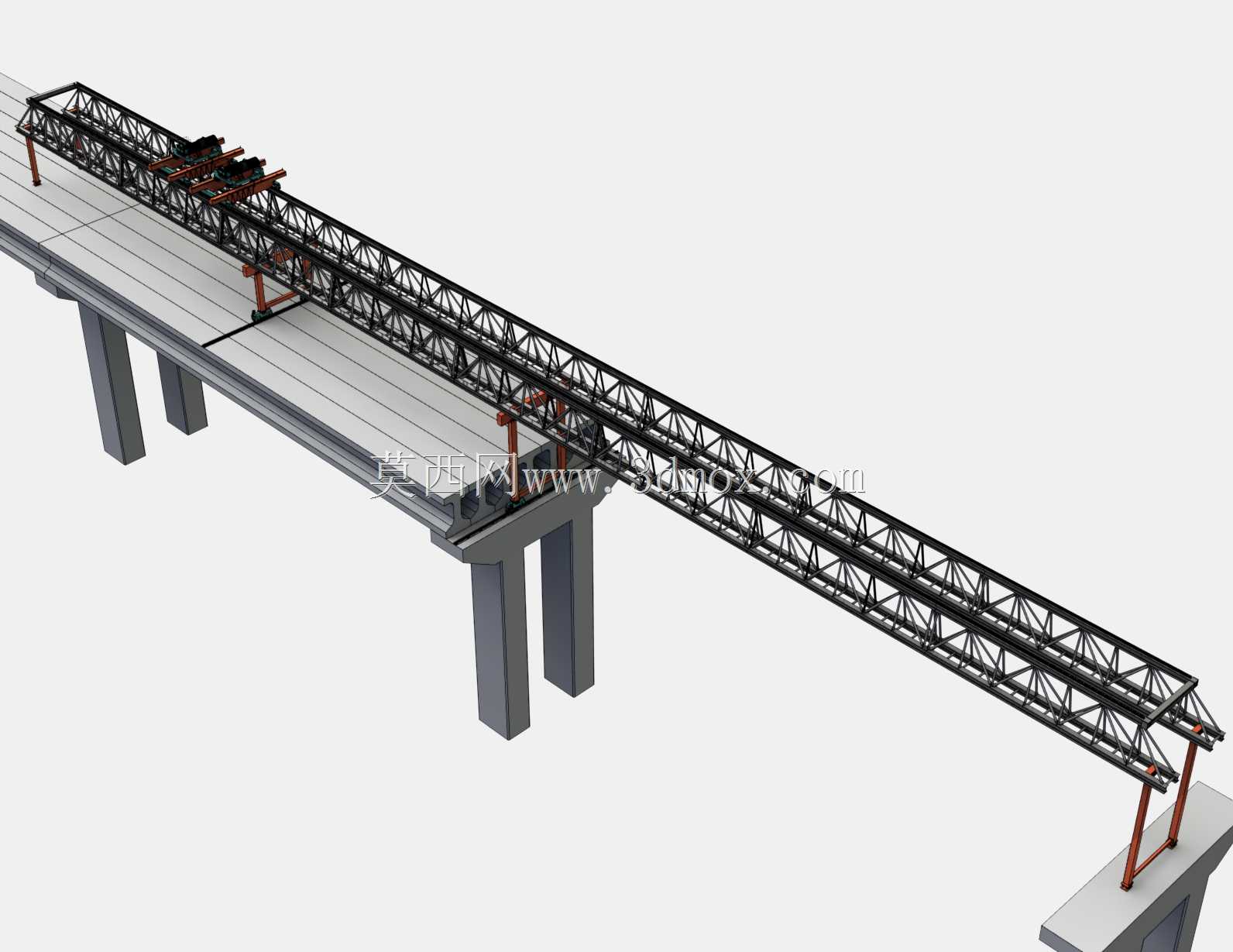

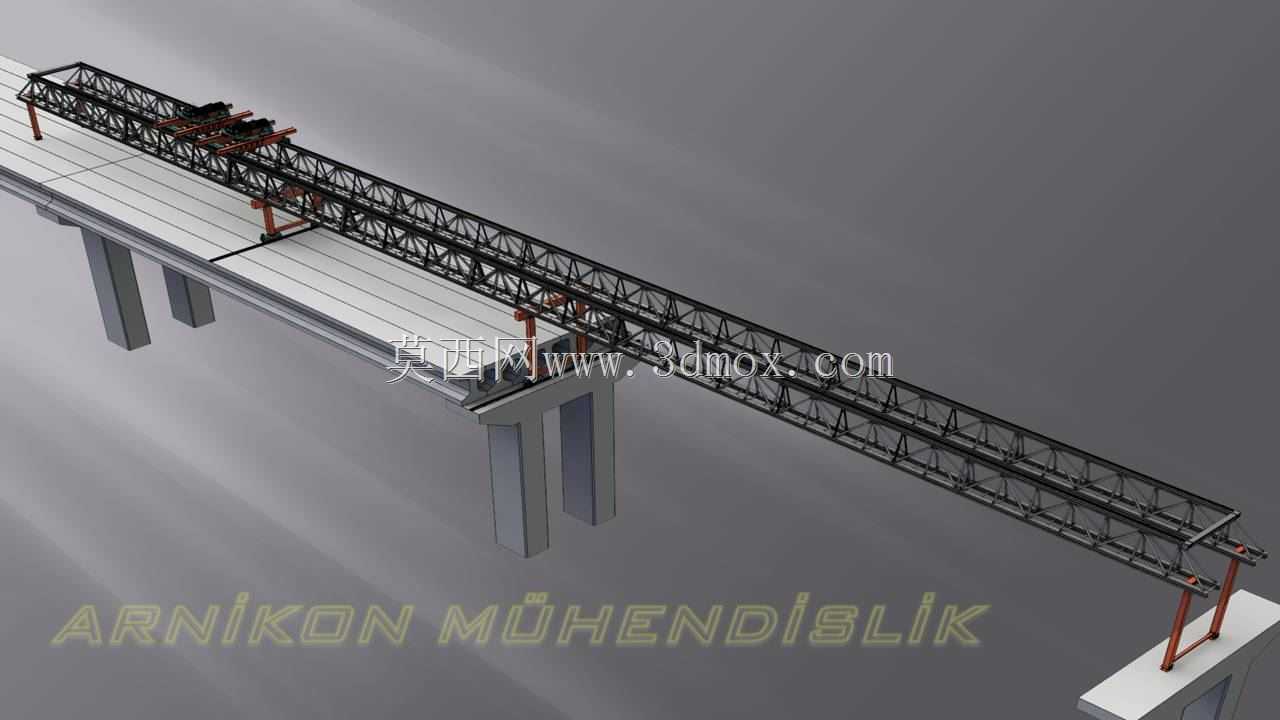

　　该设备为桥梁预制梁架设作业的专用起重装备，核心采用双主梁桁架式承载结构，整体沿桥跨方向布置，可直接依托已架设完成的梁面完成走行与支腿换位，无需在桥位下方额外搭设大面积临时支撑结构，在跨河、跨谷、跨既有线路的桥梁施工场景中适配性极强。从结构设计逻辑来看，主桁架选用三角形腹杆拼接形式，在控制整机自重的前提下保障大跨度工况下的抗弯与抗扭刚度，主桁架上弦铺设起重小车走行轨道，起重小车集成起升卷扬机构与横移导向组件，可沿主梁纵向移动调整吊点位置，同时具备小范围横向微调能力，满足预制梁落位时的对位精度要求。设备支腿分为前、中、后三组，前支腿可支撑于前方待架跨的墩顶位置，中支腿与后支腿支撑于已架设梁面，各支腿均配置高度调节结构，可适配不同墩高、

　　不同梁面标高的作业边界，过孔作业时通过支腿交替收放、主梁纵向滑移完成工位转换，全过程无需额外起重设备辅助转场。该模型完整还原了设备的各结构连接节点，包含桁架杆件的拼接法兰、支腿与主梁的铰接销轴、起重小车的轮组与导向限位结构，各运动副的装配关系完全贴合实际设备的动作逻辑，可直接用于结构受力校核、施工工序模拟、作业干涉检查等工作。在实际选型应用中，需结合待架预制梁的最大自重、桥梁单跨跨度、墩身设计承载能力匹配对应参数的机型，同时需校核已架设梁面的局部承压能力，必要时在支腿底部增设钢垫板分散荷载，避免梁体局部受压损伤。设备作业时需严格控制起升、走行、横移的同步性，两侧起重小车的荷载偏差需控制在设计允许范围内，防止桁架受偏载产生侧向变形。

　　该类设备相比通用轮式起重机，无需占用桥下施工场地，架梁作业效率更高，单跨梁体架设周期可大幅缩短，是当前公路、铁路预制梁桥施工中应用最广泛的核心装备之一，模型的结构还原度可充分支撑施工方案论证、结构设计优化、作业人员操作培训等多场景使用需求。
