鞋类注塑成型上下合模模具结构

　　这套模具结构围绕鞋类制品的注塑成型展开，核心由上模型腔、下模型芯以及中部鞋体成型空间构成，适用于鞋底或整鞋类塑胶件的批量生产场景。在制鞋生产线中，模具直接安装于注塑机或模压设备的动定模板之间，依靠上下模精准合模形成封闭腔体，熔融塑胶或发泡材料经浇注系统进入腔体后，完成保压、冷却与定型，最终得到外形与图纸一致的鞋件。

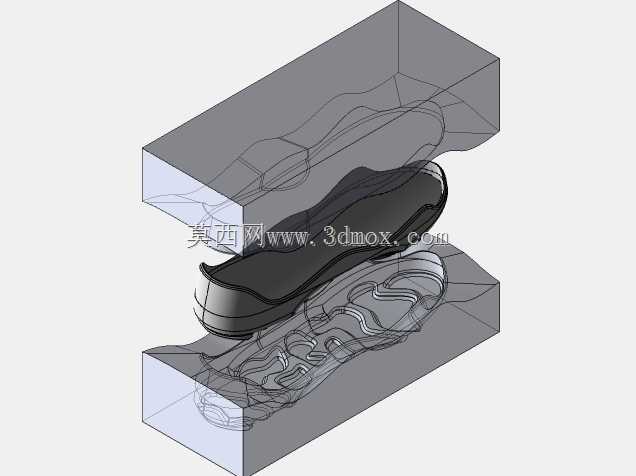

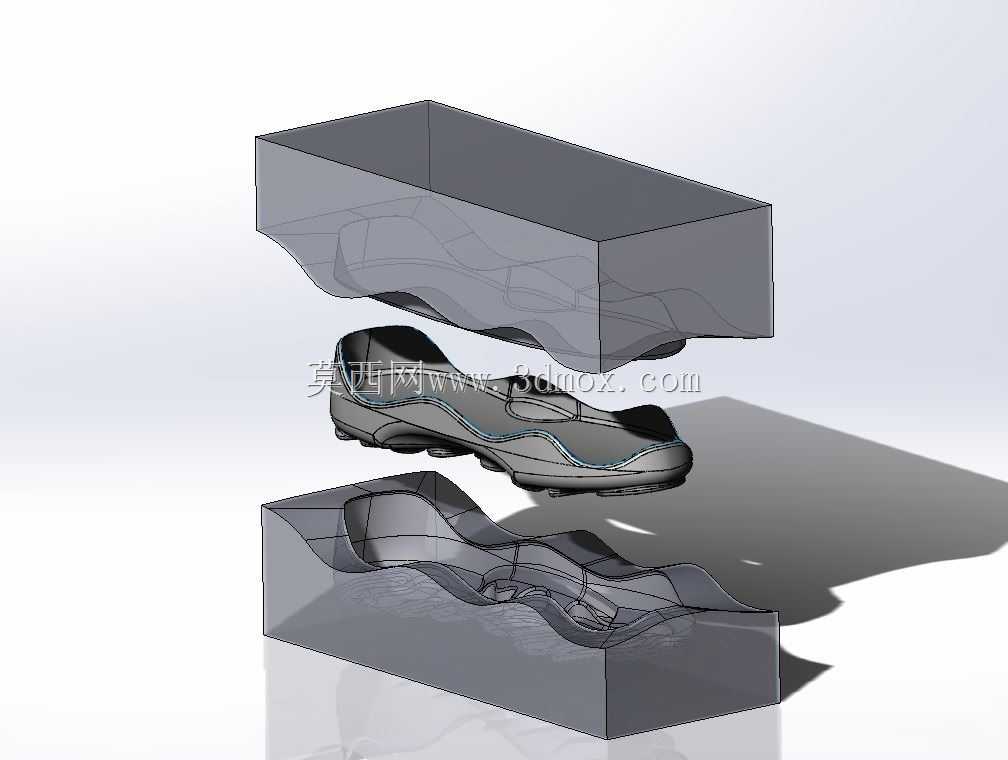

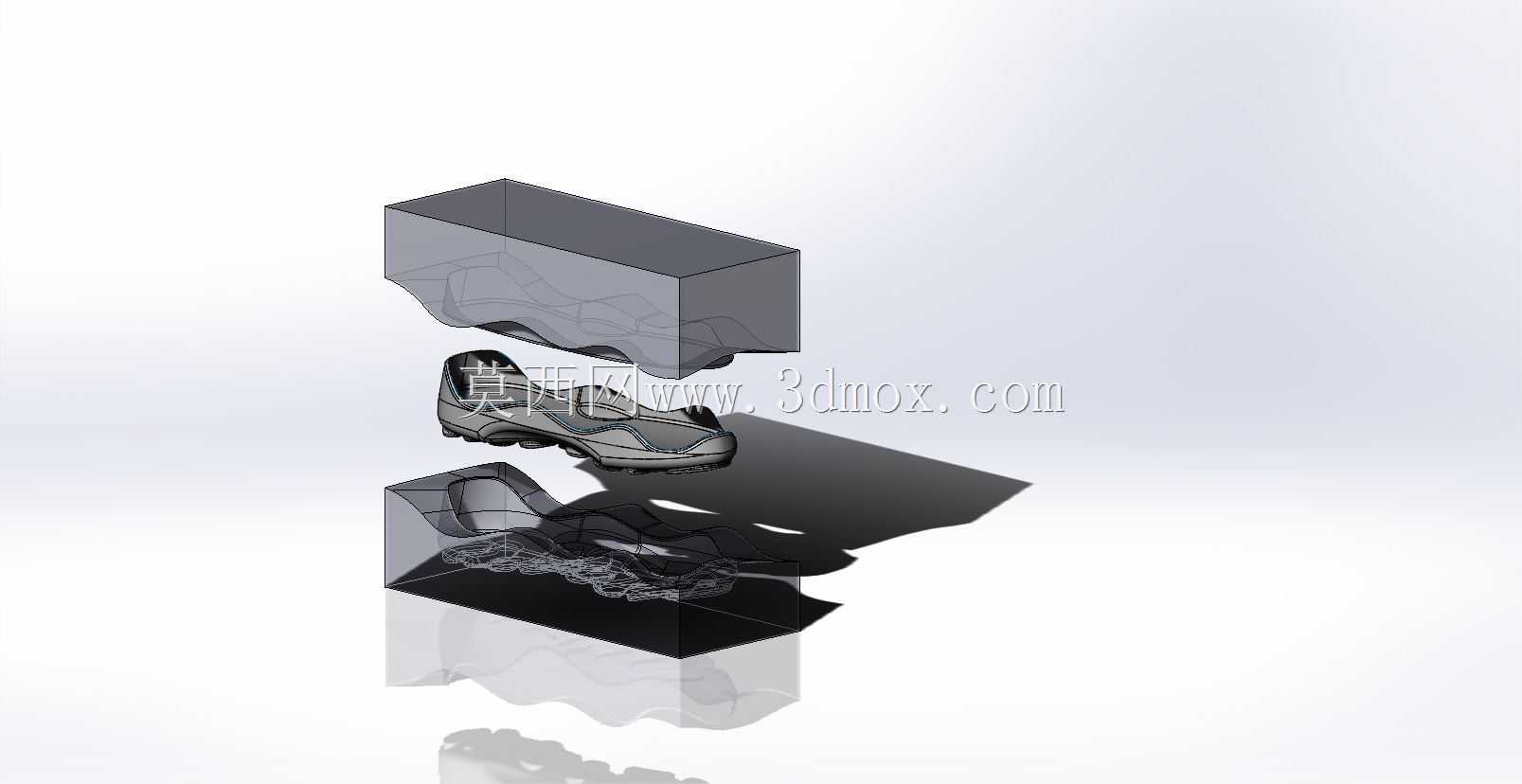

　　从结构设计思路看，上下模分模面沿鞋体最大轮廓线布置，能够在开模时减少倒扣拉扯，保证鞋件外观面完整。下模型芯对应鞋体内腔与足底支撑形态，表面起伏直接决定成品内底贴合度；上模型腔则控制鞋体外表面弧度、边缘厚度及侧壁过渡。模型中以半透明方式表达模架实体边界，便于工程师在三维环境中检查合模间隙、料厚分布以及顶出空间，避免后续加工中出现局部壁厚突变、困气或脱模卡滞。

　　实际应用时，模具外形尺寸需要与设备模板尺寸、拉杆间距、最小模厚及开模行程相匹配。上下模闭合高度决定设备容模量，模体长宽边界则影响安装孔位与码模槽布置；若用于自动化产线，还需在模具外侧预留取件手爪进入空间，保证开模后鞋件能够被顺利取出。冷却水道应贴近成型曲面布置，在不与浇注系统、顶杆和螺钉孔干涉的前提下缩短成型周期；排气槽则优先开设在料流末端与分模面边缘，降低烧焦、缺胶和熔接痕风险。

　　该结构对制鞋工艺的价值在于将复杂的曲面造型转化为可重复加工的金属型腔。设计阶段需要重点核对鞋楦曲面与模腔之间的收缩补偿，不同材料的收缩率会直接影响最终尺寸；边缘封胶面需保持连续贴合，防止飞边产生；而倒扣区域若无法通过强脱实现，则应进一步评估滑块或斜顶结构。整体建模保留了模具装配关系，可用于结构评审、加工工艺规划以及成型前的干涉检查，为后续数控加工、电极设计和试模调整提供明确依据。
