农用拖拉机悬挂牵引连接构件结构

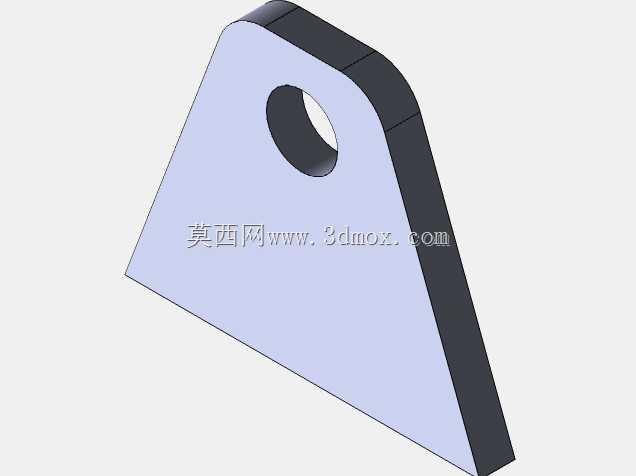

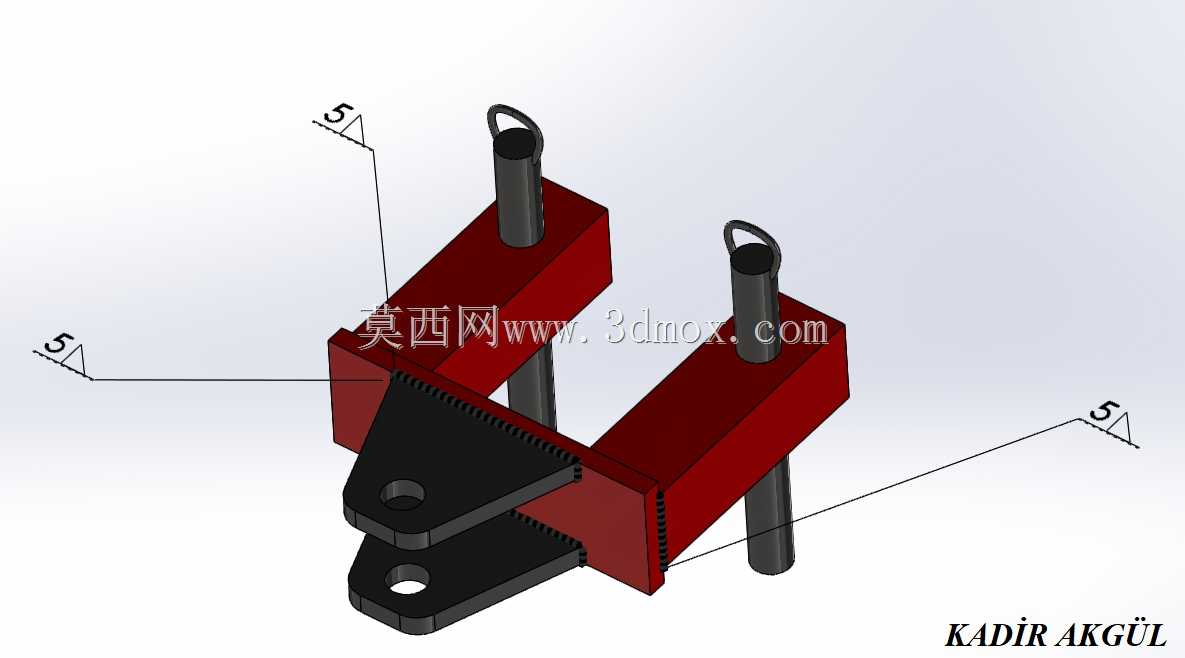

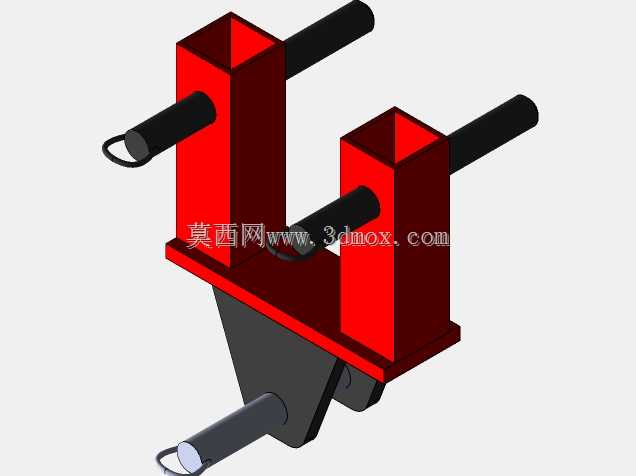

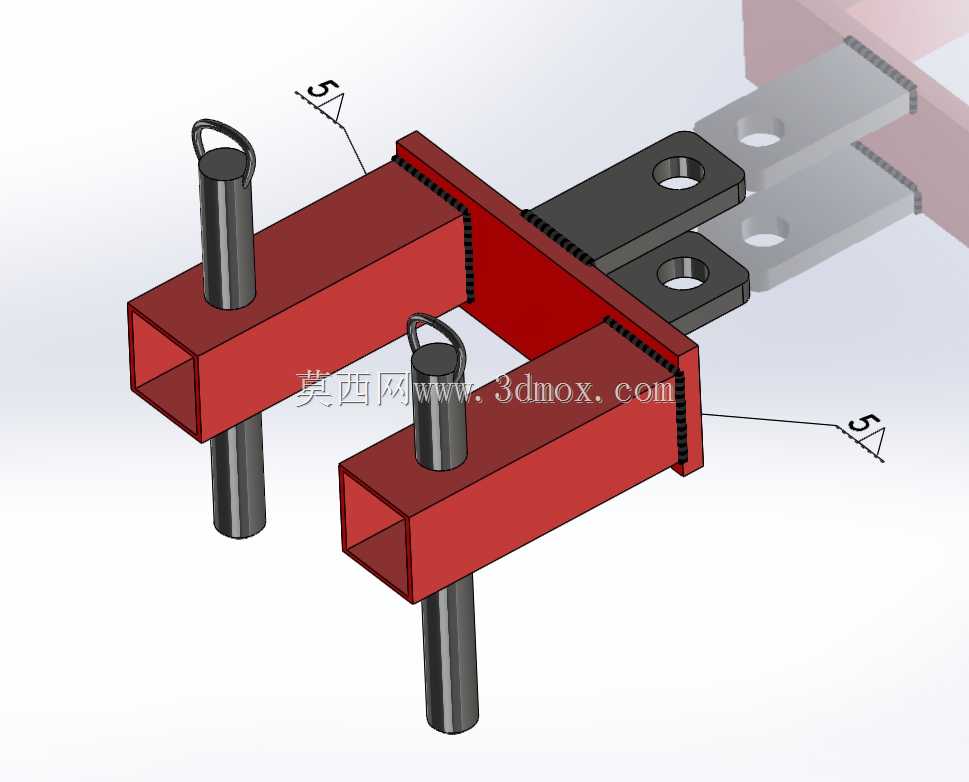

　　该连接构件主要应用于农用拖拉机后悬挂作业单元的载荷传递场景，适配耕整、播种、秸秆还田等多种后置农具的挂接需求，承担农具与动力底盘之间的牵引力传导、作业姿态限位以及作业冲击缓冲作用，是拖拉机三点悬挂系统中负责侧部铰接与载荷分流的核心结构件。从实际田间作业工况来看，该构件需要承受农具作业时产生的交变牵引载荷，耕地作业中遇到硬质土块、作物残根带来的瞬时冲击，也会通过挂接轴直接传递到构件本体，因此结构设计上采用了双侧立式支撑臂搭配双层铰接耳板的布局，将集中载荷拆分到两个支撑立面与两组铰接孔位上，避免单点应力集中导致的结构开裂。构件的两个立式支撑臂采用等厚矩形截面设计，臂体根部与底部横向连接段做了大圆角过渡，

　　消除焊接或铸造成型过程中的应力集中死角，支撑臂顶端预留的销轴安装孔可直接与拖拉机底盘的悬挂提升臂对位装配，孔位同轴度公差控制在常用农机装配的适配范围内，保证销轴穿装后无卡滞，作业过程中铰接转动灵活。下部双层叠放的铰接耳板为农具挂接端，两层耳板的孔位保持同轴，耳板间距适配多数标准农具挂接头的厚度尺寸，安装时无需额外加装调整垫片即可完成对位，耳板端部做了切角导向处理，在田间视线不佳、对位空间受限的情况下，也能快速引导挂接销穿入孔位，减少辅助对位时间。从安装边界来看，构件整体宽度适配国内主流中小马力拖拉机的后悬挂安装间距，两根竖向销轴的中心距与底盘悬挂支座的孔位尺寸匹配，下部铰接耳板的开孔尺寸适配标准农机挂接销，安装后构件与底盘传动箱、

　　液压提升拉杆之间预留有足够的安全间隙，农具提升至最高运输位置时，构件不会与底盘后部的覆盖件、液压管路发生运动干涉。设计过程中优先考虑了丘陵、山地小地块作业的使用需求，整体结构无多余薄壁、异形凸起，即使在泥泞、秸秆碎屑充斥的作业环境中，也不会出现杂草缠绕、泥块卡滞铰接位的问题，日常保养仅需定期向销轴配合位置加注润滑脂即可，维护难度极低。构件的受力路径经过明确梳理，牵引载荷从下部耳板传入后，会沿两层耳板分散传导至两侧立式支撑臂，再通过顶部的两根销轴均匀传递到拖拉机底盘，整个传力路径无突变截面，长期承受交变载荷也不易出现疲劳变形，可满足多种旱作农田的连续作业需求。
