小型屏蔽线缆裁切工装结构设计

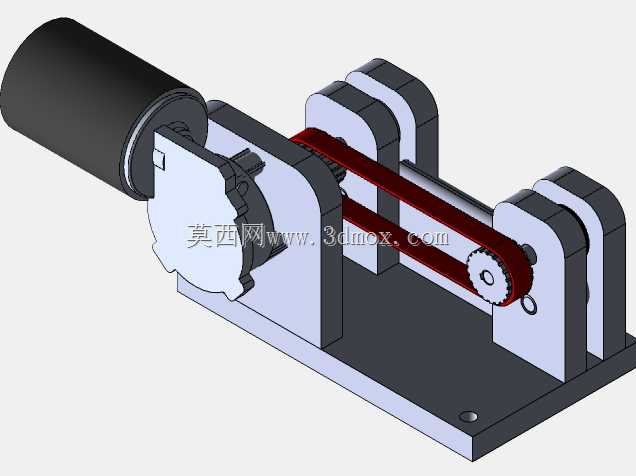

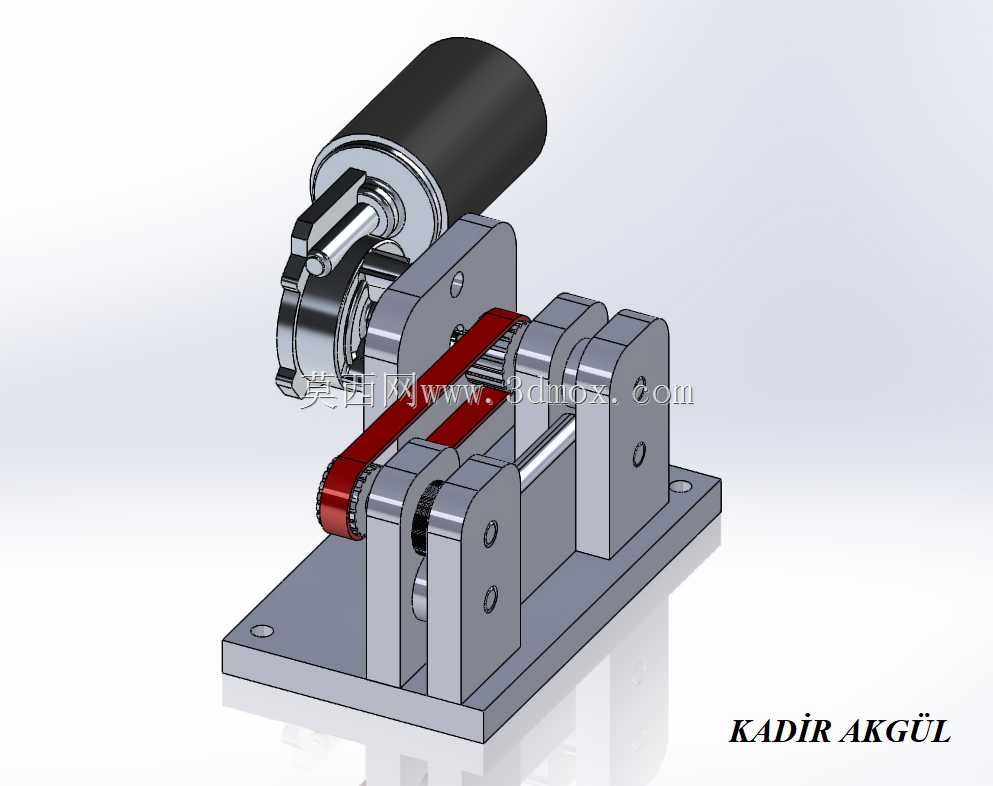

　　这套小型屏蔽线缆裁切工装，主要面向线束加工工位的小批量屏蔽线定长切断工序，在通讯设备装配、电控柜布线、传感器线束预制这类场景中使用频率很高。日常车间里处理带金属屏蔽层的通讯线缆，普通剪钳容易压伤线芯、扯散编织屏蔽网，而该工装通过动力端带动滚轮送线、旋转切刀环切的方式，能在切断外护套的同时，避免对内层芯线造成机械损伤。从结构布局来看，动力单元采用卧式直流减速电机直接安装在立式支撑板上，电机输出轴通过同步带轮将扭矩传递到裁切主轴，同步带传动既可以缓冲启停冲击，也能在切刀遇到硬屏蔽层卡滞时起到过载保护作用。裁切执行端设置了两组平行的导向支座，中间穿入送线滚轮与切刀轴，线缆从支座中心的导向孔送入后，滚轮依靠摩擦力带动线缆匀速进给，

　　切刀旋转完成环切，进给速度与切刀转速的配比可以通过更换带轮直径调整，适配不同线径、不同护套硬度的屏蔽电缆。底座采用整块平板式安装结构，四个安装孔分布在底座四角，可直接固定在木质工作台或铝型材机架台面上，整体占用台面空间很小，适合嵌入紧凑的线束装配流水线工位。设计时将所有传动部件都布置在立板内侧，操作侧仅露出线缆入口与出料口，既减少了操作人员触碰运动部件的风险，也能让裁切产生的护套碎屑集中掉落在底座下方的接料区域，方便工位日常清洁。导向支座上的穿线孔设计成可更换衬套形式，针对不同外径的线缆只需更换对应内径的衬套，就能避免线缆在进给过程中出现径向晃动，保证切口端面的平整度。送线滚轮表面做了滚花处理，即便线缆外护套带有轻微油污，

　　也能保持足够的摩擦力，不会出现送线打滑导致的裁切长度偏差。整套结构没有复杂的电控元件，仅通过电机启停控制裁切动作，维护时只需定期检查同步带张紧度、给切刀轴加注少量润滑脂即可，对于多品种小批量的线束加工场景来说，调试门槛很低，一线操作人员经过简单讲解就能完成换型与日常操作。
