小型屏蔽线缆定长裁切工装结构

　　这类小型屏蔽电缆切割工装，主要面向线束预加工、通讯设备装配、电控柜布线以及实验室小样制作场景，用来替代手工剪刀或大型断线设备，完成细径屏蔽线缆的快速切断。在实际产线里，它通常被布置在工位台面上，操作者只需把线缆送入刀口位置，压下或启动执行端，即可获得切口相对平整、屏蔽层不易散开的断面，减少后续剥线与压接前的修整工作量。

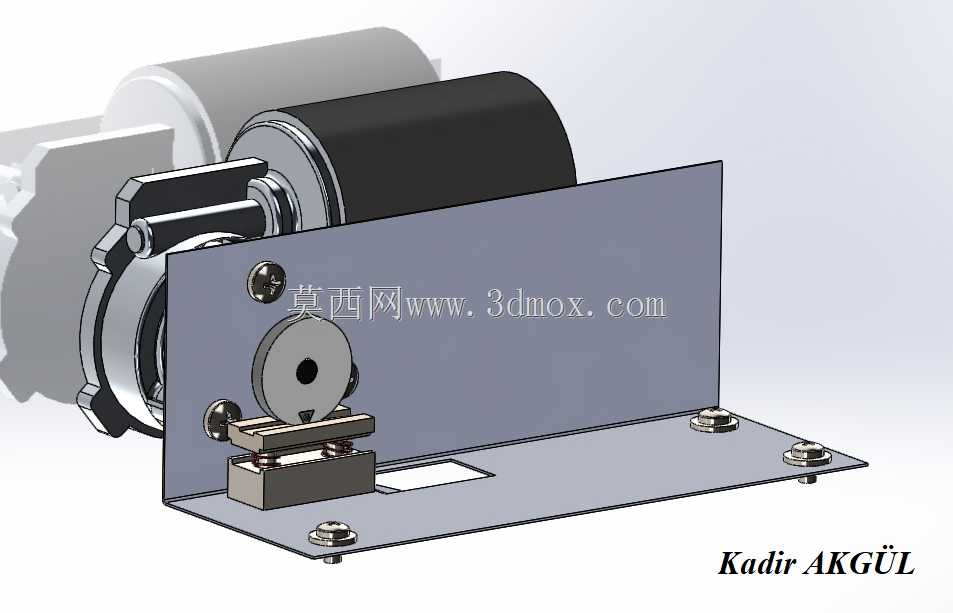

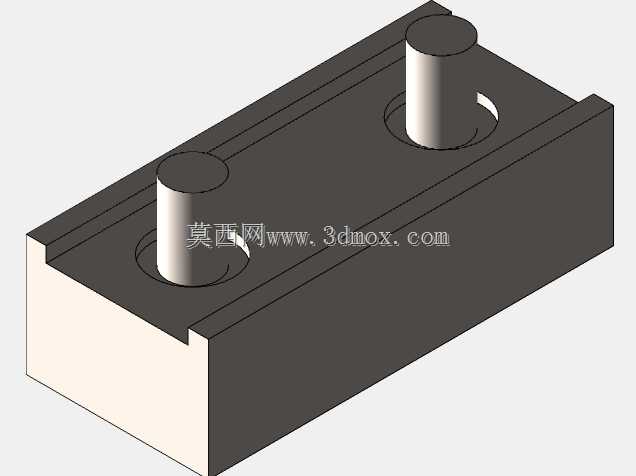

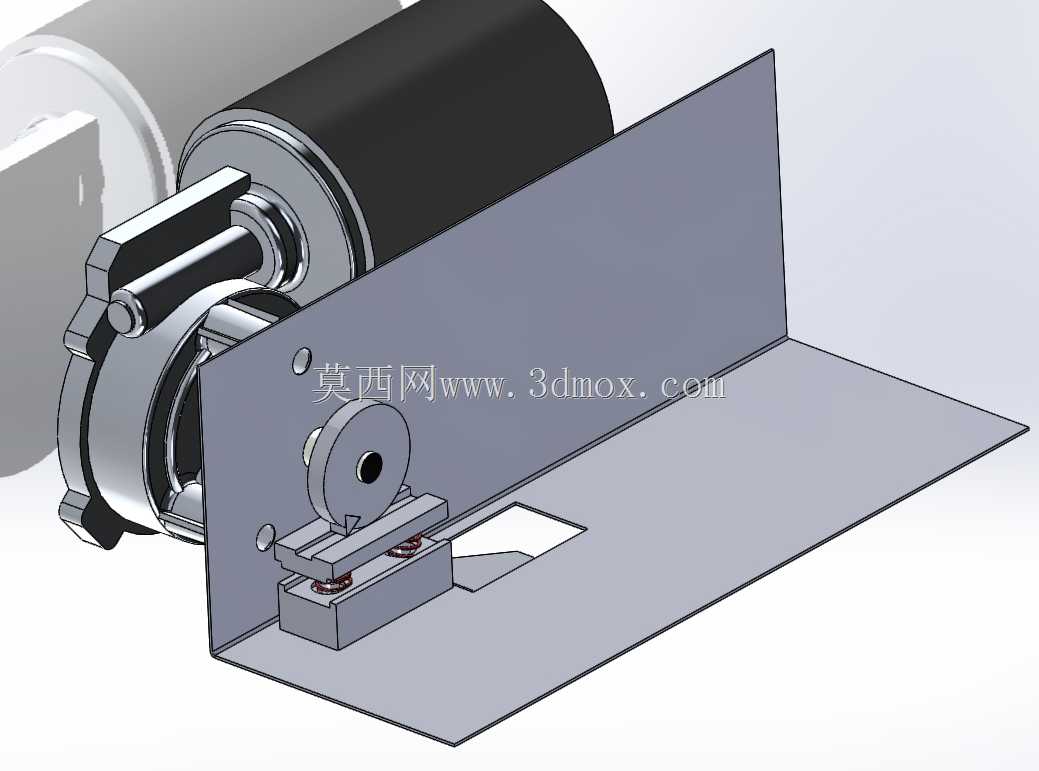

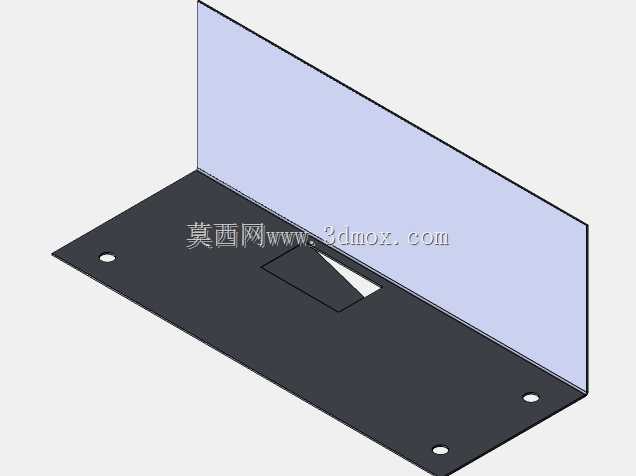

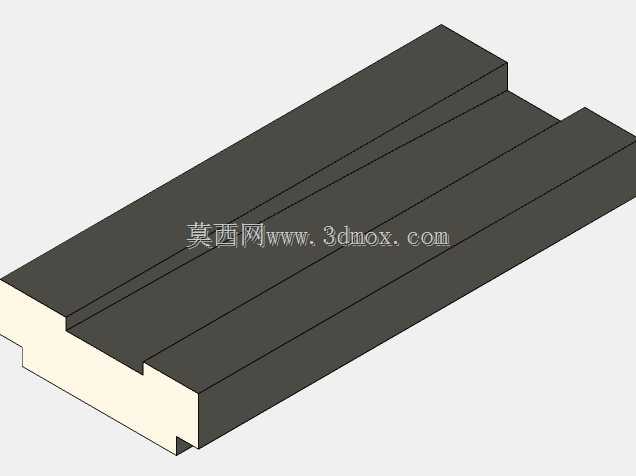

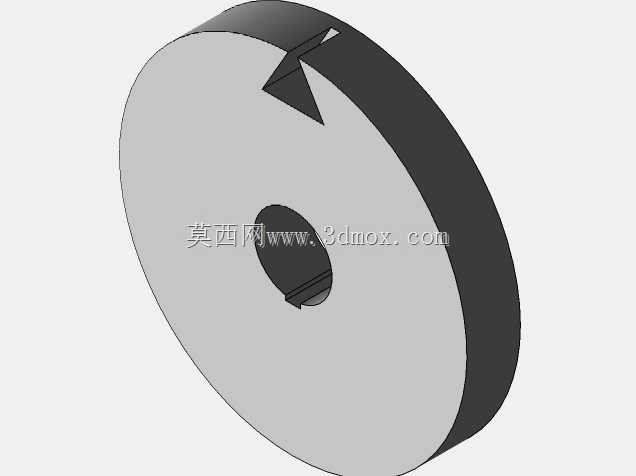

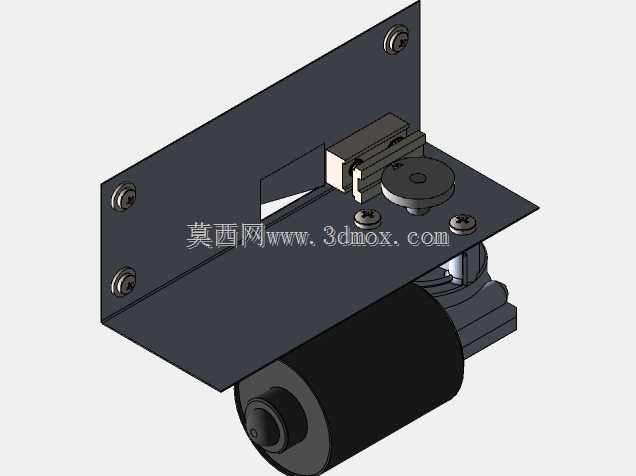

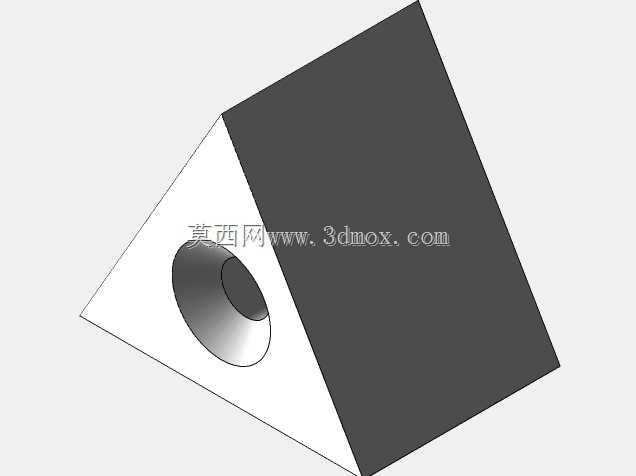

　　从结构上看，模型采用底板承载方式，所有功能件集中安装在一块平板上。底板预留安装孔，既可以通过螺栓固定在工作台面，也能嵌入小型工装架，保证切割时整机不发生位移。立板承担支撑与导向作用，将动力部分、切割片和下模座分隔在合理空间内，避免线缆伸入时与运动件发生干涉。动力侧采用圆柱状执行元件布置，通过支架与立板连接，输出端带动圆形切割片做旋转或进给动作；切割片下方设置承托块，承托块带有与线缆走向匹配的定位槽，使线缆在切断瞬间被稳定夹持，不会因挤压而出现扁口、毛刺或屏蔽网外翻。

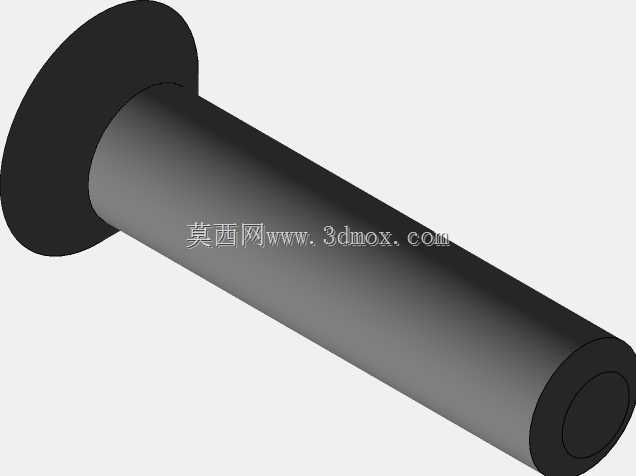

　　设计思路上，该结构没有追求复杂的数控送料，而是强调小批量、多规格线缆处理时的换型便利性。承托块与切割片之间的间隙、刀口高度以及安装位置都留有调整空间，可根据屏蔽电缆外径、屏蔽层硬度调整进给量。对于带金属编织层的线缆，若一次切深过大，容易造成刀片崩口或线缆变形，因此这种半开放结构便于工程师观察切削状态，逐步设定合适的切深。立板上的紧固螺钉用于固定动力组件和导向件，底板上的紧固件则保证承托模块在反复受力后不偏移，整体装配关系简单，维护时只需松开少量螺钉即可更换刀片或垫块。

　　外形与安装边界方面，该装置属于桌面式小型工装，长宽方向以底板轮廓为限，高度主要由动力元件和立板决定。布置工位时，需要在切割片前方预留线缆送进空间，侧面预留操作和排屑空间，后侧保留动力元件接线或维护距离。底板孔位决定了安装基准，设计配套台面时应让承托块槽口中心与操作者送线方向一致，减少线缆弯折。若用于自动化连线，可在底板外侧增加导向管或送料轮，将该切割单元作为定长切断工位嵌入线束加工流水线；若用于手工工位，则可在承托块旁增加刻度挡块，实现简单的定长裁切。

　　从工程建模角度看，该模型完整表达了底板、立板、动力件、切割片、承托座、紧固件之间的装配关系，适合用于工装方案评审、机构干涉检查和非标设备改型参考。其结构重点不在复杂传动，而在于切断稳定性、刀片维护性以及小尺寸线缆的定位精度，这也是通讯线束加工中容易被忽视却直接影响端子压接质量的环节。
