32毫米外螺纹夹持连接套筒结构

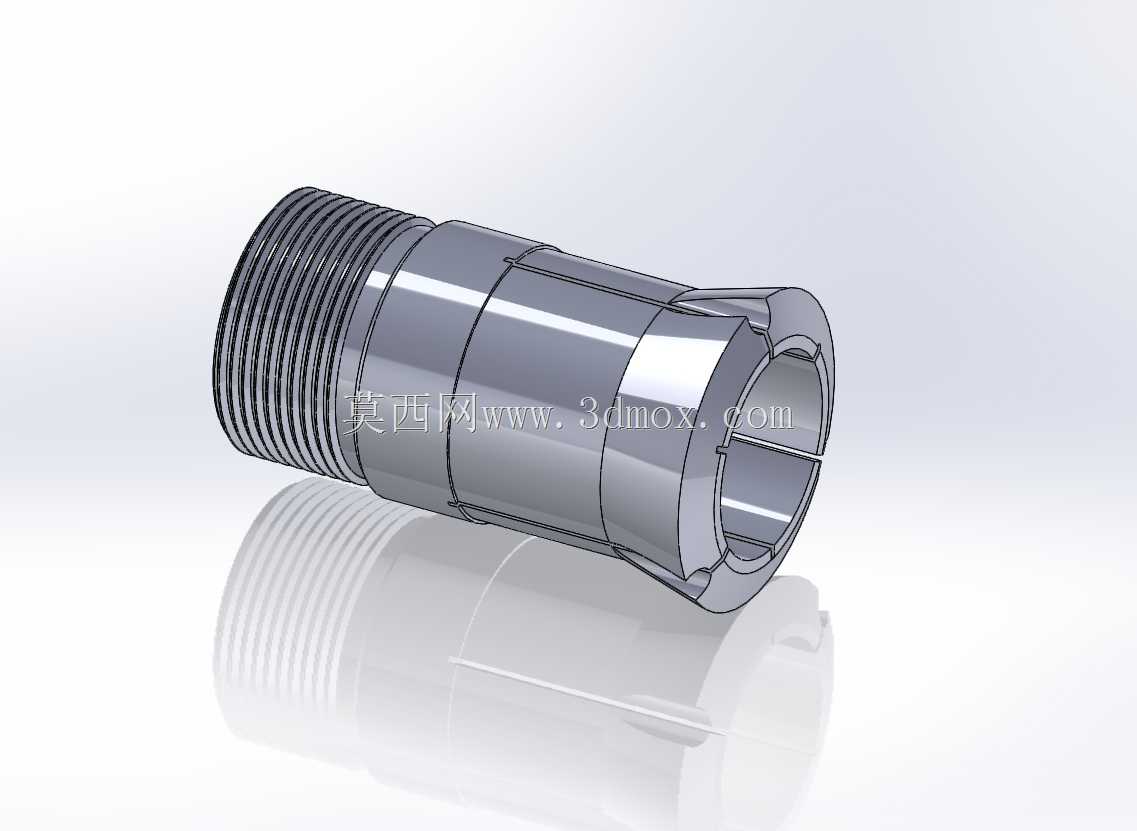

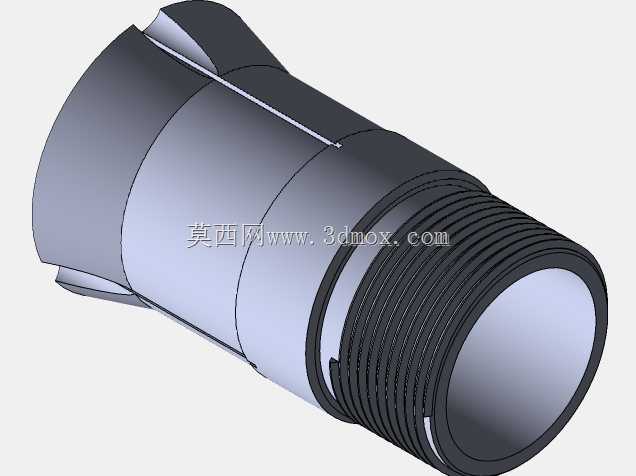

　　该零件属于典型的外螺纹连接与夹持过渡构件，整体呈回转体结构，左端设置连续外螺纹段，用于与带内螺纹的基座、管路接头或执行机构形成可拆连接；中段为光滑圆柱承载区，承担装配定位与扭矩传递；右端采用开槽收口结构，可在锁紧螺母或外套作用下产生微量弹性变形，从而抱紧插入其内的轴类、杆类或管状零件。从实际使用场景看，这类结构常见于工装夹具、小型主轴连接、导向杆固定、喷嘴夹持以及检测治具中，尤其适合需要频繁更换杆件、调整伸出长度并保证同轴度的场合。外螺纹段承担轴向预紧与定位，中段圆柱面可作为扳手夹持位或与安装孔形成间隙配合，右端开槽则决定夹持范围与重复装夹精度。设计时需要重点控制螺纹中径、圆柱段同轴度以及槽口对称度，否则锁紧后容易出现偏心，

　　进而导致被夹持件旋转跳动或受力不均。槽宽与槽深不能随意确定：过深会削弱端部强度，反复锁紧后可能产生永久变形；过浅则弹性不足，夹持力不够，受振动时容易松脱。右端内孔与被夹持件名义尺寸应保持小间隙配合，端部倒角用于引导杆件快速插入，也能避免锐边在装配时划伤配合表面。外形边界以32毫米直径为主要安装约束，轴向长度需结合安装空间、螺纹旋合长度和夹持行程综合确定。螺纹有效旋合长度不宜过短，否则预紧后抗剪切能力不足；中段直径可略大于螺纹大径，形成台阶面，作为轴向压紧限位面。若用于旋转工况，还应在结构上考虑动平衡，尽量避免单侧开槽造成质量偏心，必要时采用对称多槽结构。表面处理上，金属件可通过发黑、镀锌或淬火提高防锈与耐磨性能，

　　夹持内孔则需控制粗糙度，以兼顾摩擦力与杆件表面保护。建模过程中，回转主体适合采用车削工艺思路完成，外螺纹按标准牙型绘制，开槽端部通过拉伸切除形成均匀缝隙，倒角与退刀槽应符合常规加工习惯。退刀槽位置要兼顾螺纹收尾和应力释放，台阶过渡处设置小圆角可降低应力集中。装配验证时，应检查螺纹旋合是否顺畅、开槽端部收缩是否均匀、夹持后杆件是否存在明显晃动，以及锁紧件与台阶面是否完全贴合。该结构虽然不复杂，但尺寸链配合紧密，任何一处公差失控都会影响夹持可靠性，因此在三维设计阶段就需要把配合关系、变形空间和安装边界一并考虑清楚。
