两爪横梁式轴承齿轮拉拔拆卸器

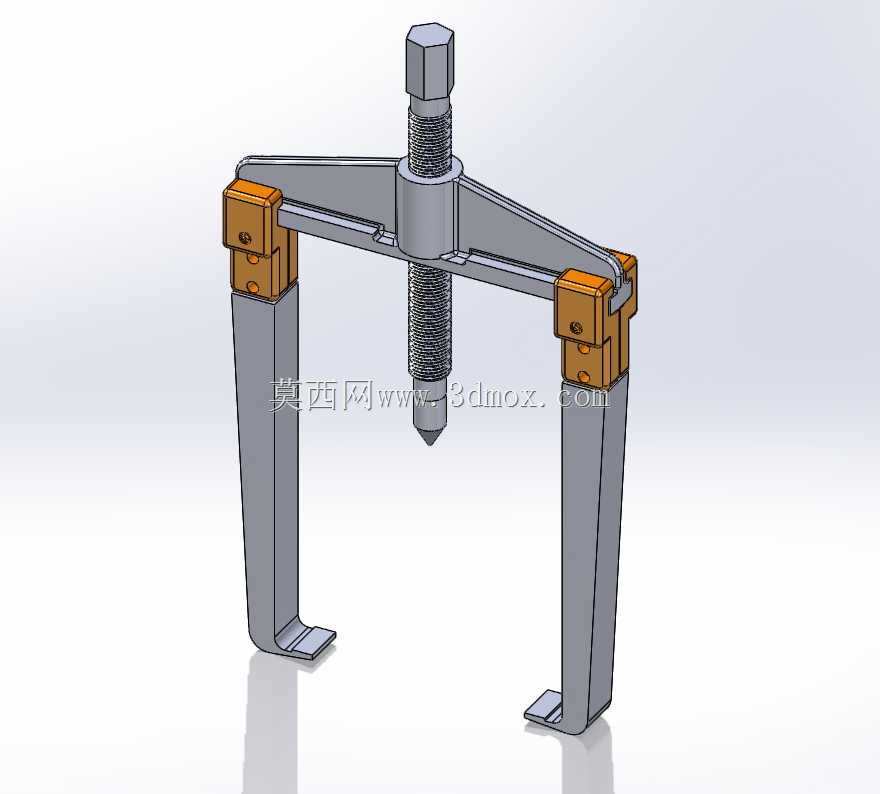

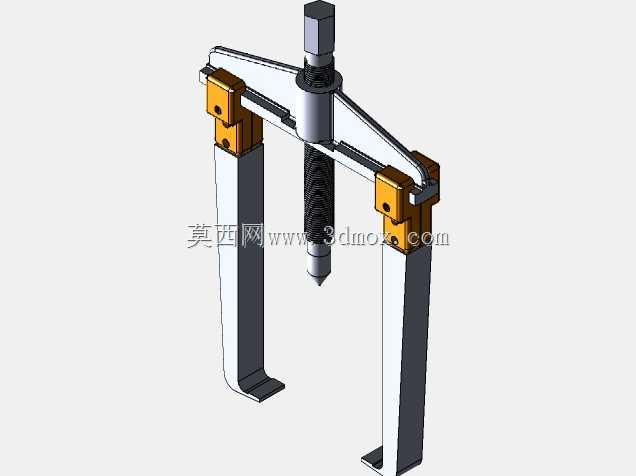

　　该结构为典型两爪横梁式拉拔器，主要用于设备检修中从轴端或轴承座内拔出过盈配合件，常见对象包括深沟球轴承、带轮、齿轮、联轴器、轴套和密封座圈。现场使用时，两爪钩住被拆件背面或外缘，中央螺杆顶在轴端中心孔或平整端面上，旋转螺杆即可产生稳定轴向拉力，使配合件沿轴线缓慢退出，避免直接敲击造成轴颈、轴承滚道或壳体孔壁损伤。在泵类、减速机、输送机、电机、机床和小型传动装置维护中，这类工具能够显著提高拆卸效率，并降低热拆或暴力拆解带来的二次损伤风险。模型采用横梁、夹爪、连接块和中央施压螺杆组合的形式。横梁承担弯曲载荷，两端通过块状连接件与长爪体铰接或锁紧，使爪体可根据工件直径调整开度；长爪下端设置向内弯折的钩脚，用于卡入被拆件后侧。

　　中央螺杆带六角头，可配合扳手施加较大扭矩，螺杆尖端做成锥头或球头形式，便于对中轴端中心孔，减少偏心加载。整体受力路径清晰：螺杆轴向力通过横梁传递到两爪，再由钩脚转化为对工件的拔出力。设计上重点考虑了开度范围、钩脚厚度和爪臂有效深度。横梁跨距决定可夹持的最大外径，爪体高度决定能够触及的工件背面深度；钩脚厚度则受轴承内圈、带轮轮毂或齿轮台阶空间限制，过厚无法进入狭窄间隙，过薄又容易在高载荷下屈服。连接块位置设置锁紧与转动余量，既保证两爪同步受力，也允许在非圆形工件或受限空间内微调角度。中央螺杆的螺距、直径和长度直接影响拉拔行程与顶推能力，建模时需要保证螺杆轴线与两爪对称中心重合，否则会出现偏载、滑脱或工件歪斜。从安装边界看，

　　使用前需确认轴端到被拆件背面的距离小于爪体有效深度，工件外缘直径处于横梁可调范围内，钩脚与工件背面有足够承托面。若被拆件为薄壁轮体或脆性材料，应在爪脚与工件接触处增加垫板，防止局部压溃；若轴端中心孔损伤或不平，需先修整顶针接触面。螺杆与横梁螺纹段应保留足够啮合长度，满载荷时避免螺纹脱扣；两爪张开角度不宜过大，否则钩脚受力方向偏离轴向，容易造成横梁端部弯矩激增。该三维模型完整呈现了拉拔器的装配关系和运动逻辑，可用于维修工具结构分析、工装方案校核、非标拉马改型设计以及教学演示。对结构工程师而言，可在此基础上扩展三爪结构、加长爪、液压顶推机构或防滑锁紧结构；对维修选型人员而言，可直观判断爪深、开度、螺杆行程与现场工件空间是否匹配，从而在轴承拆卸、传动件检修和小批量设备维护中选择更合理的施力方式。
