四盘旋转指盘式牧草搂集装置

　　该装置为四盘旋转指盘式搂集部件，主要用于草场、农田及秸秆处理作业中，将散铺于地面的牧草、干草或作物残株归集为连续条铺，便于后续捡拾、打捆、青贮或运输。其作业对象覆盖天然草场、人工种植苜蓿、燕麦草以及麦类、玉米等作物秸秆，在丘陵缓坡和平整地块均可通过牵引点挂接于动力机械后方使用。

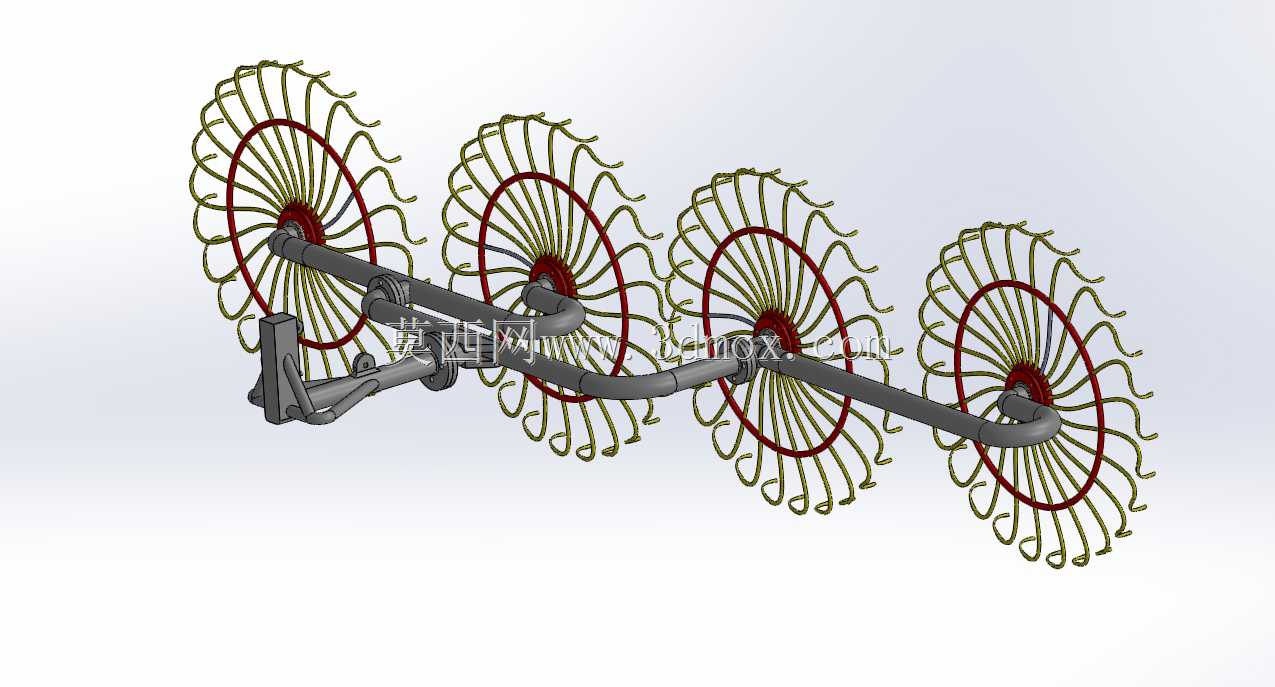

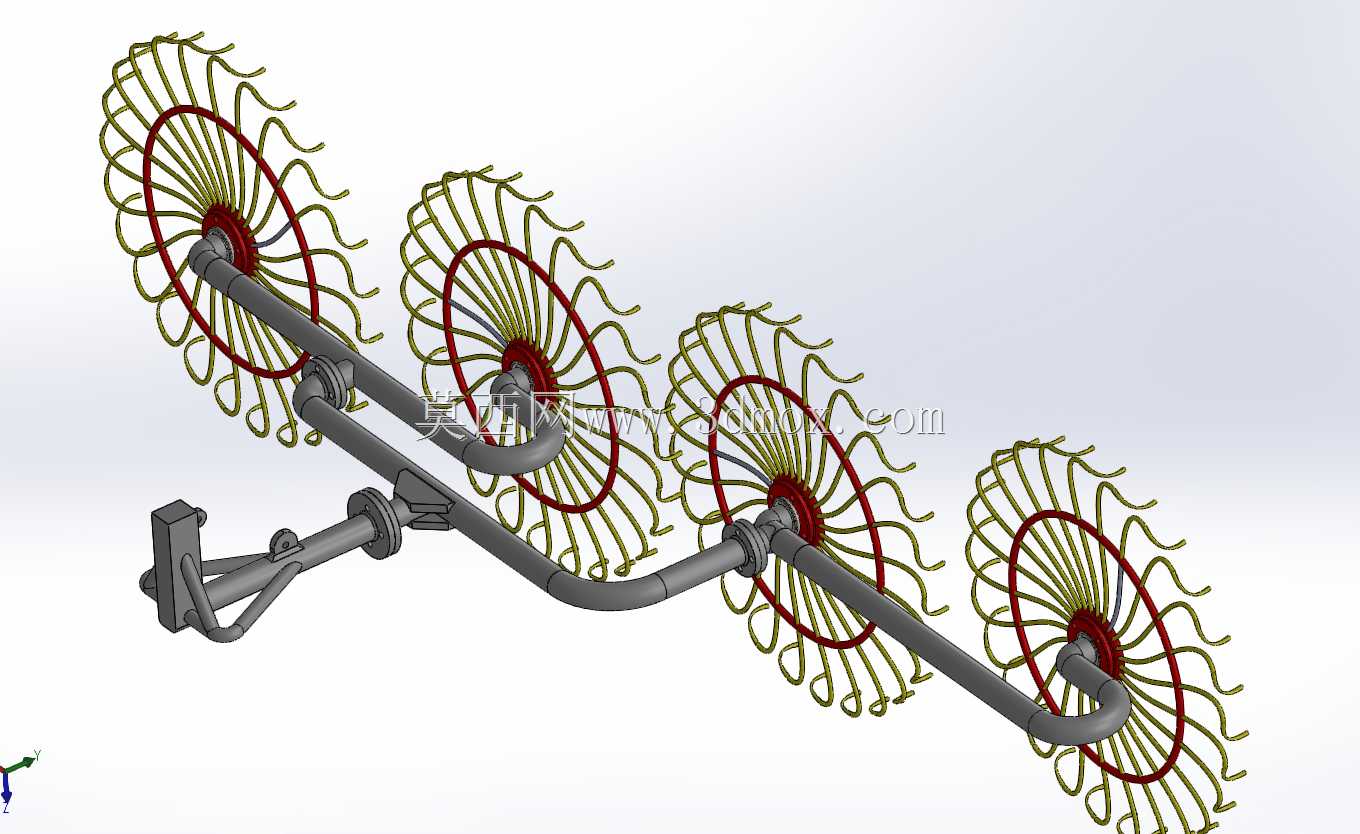

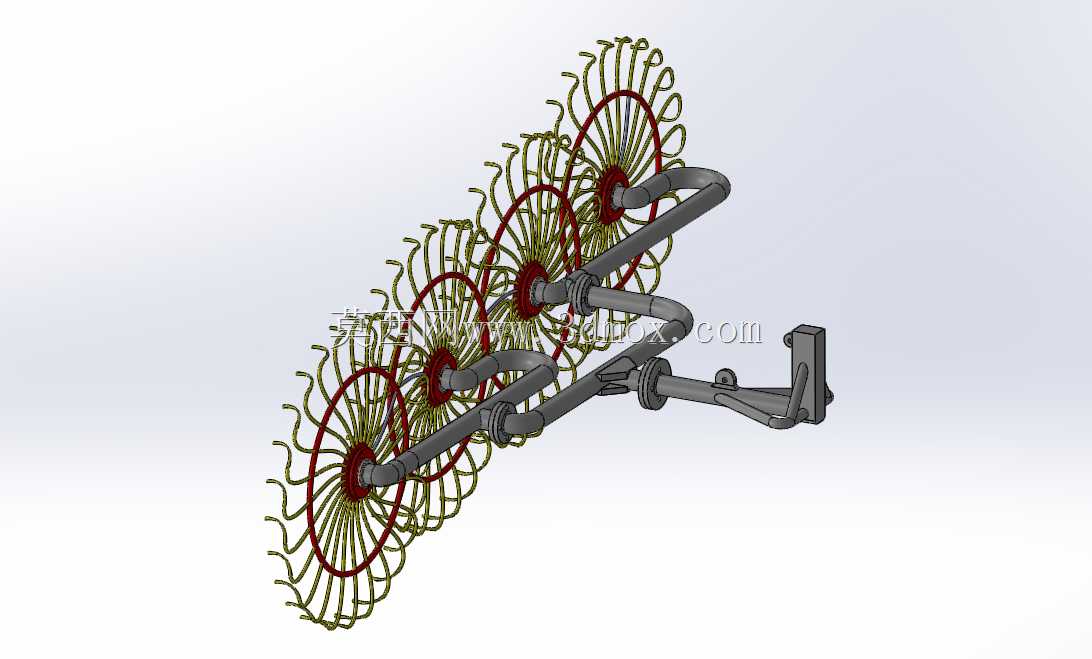

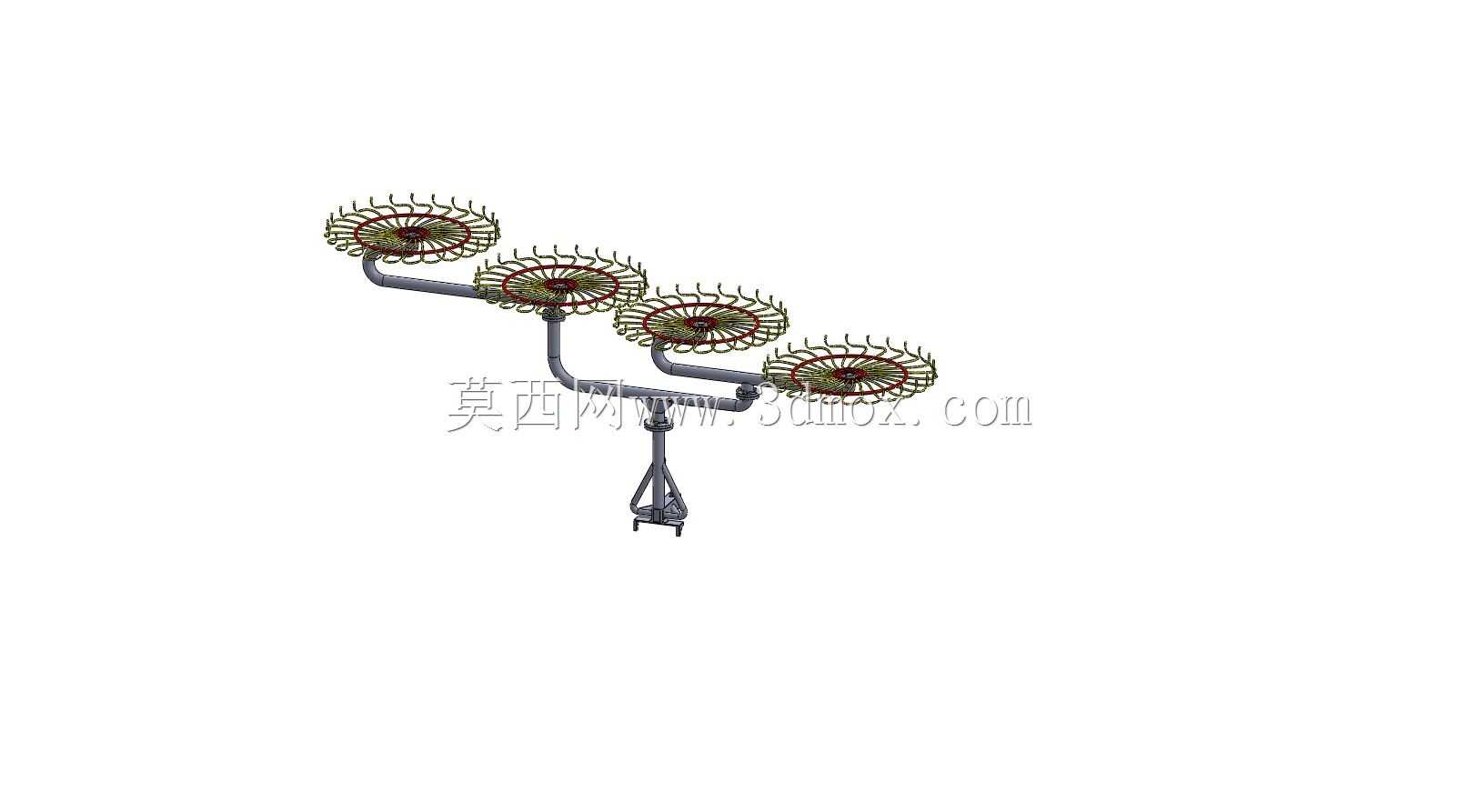

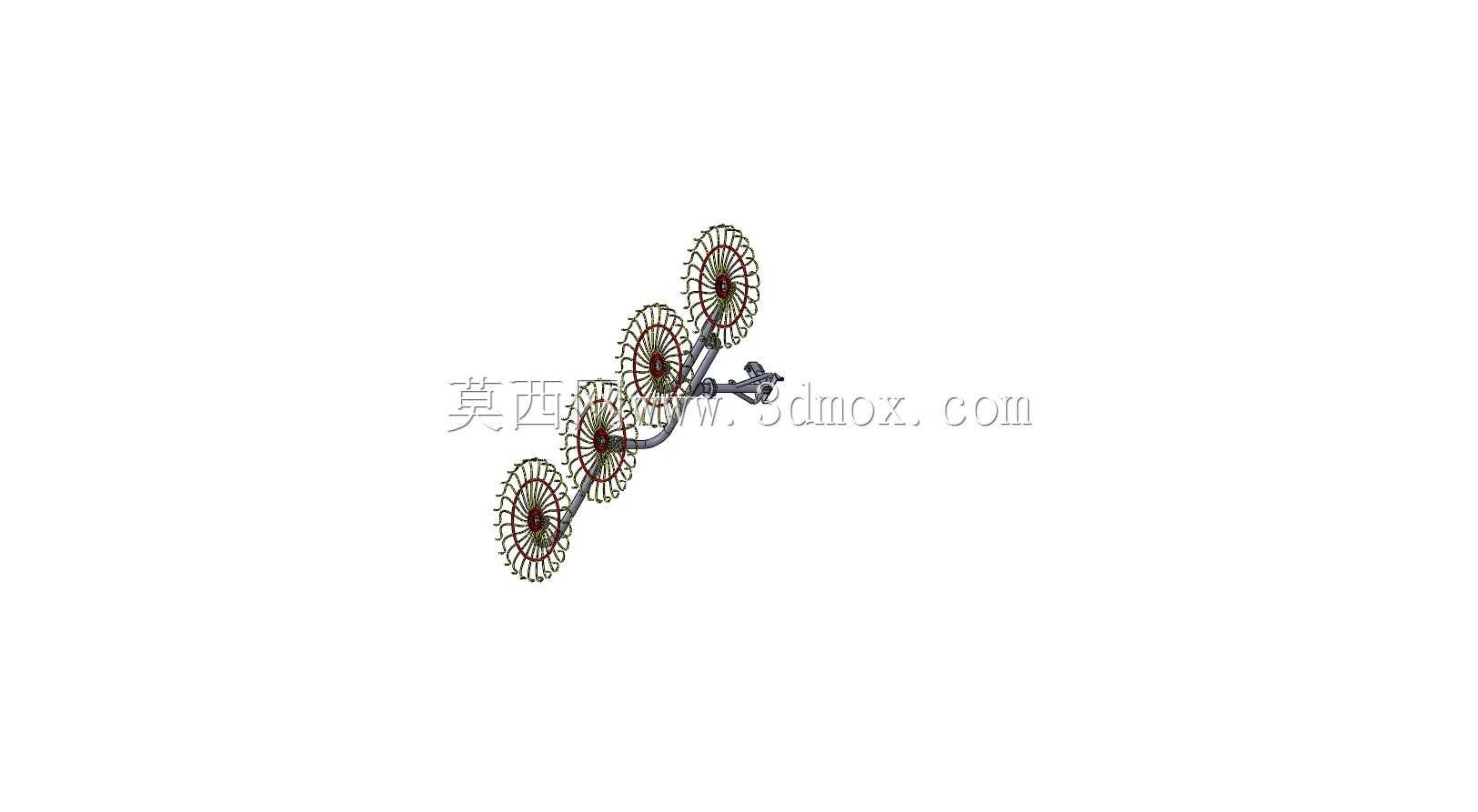

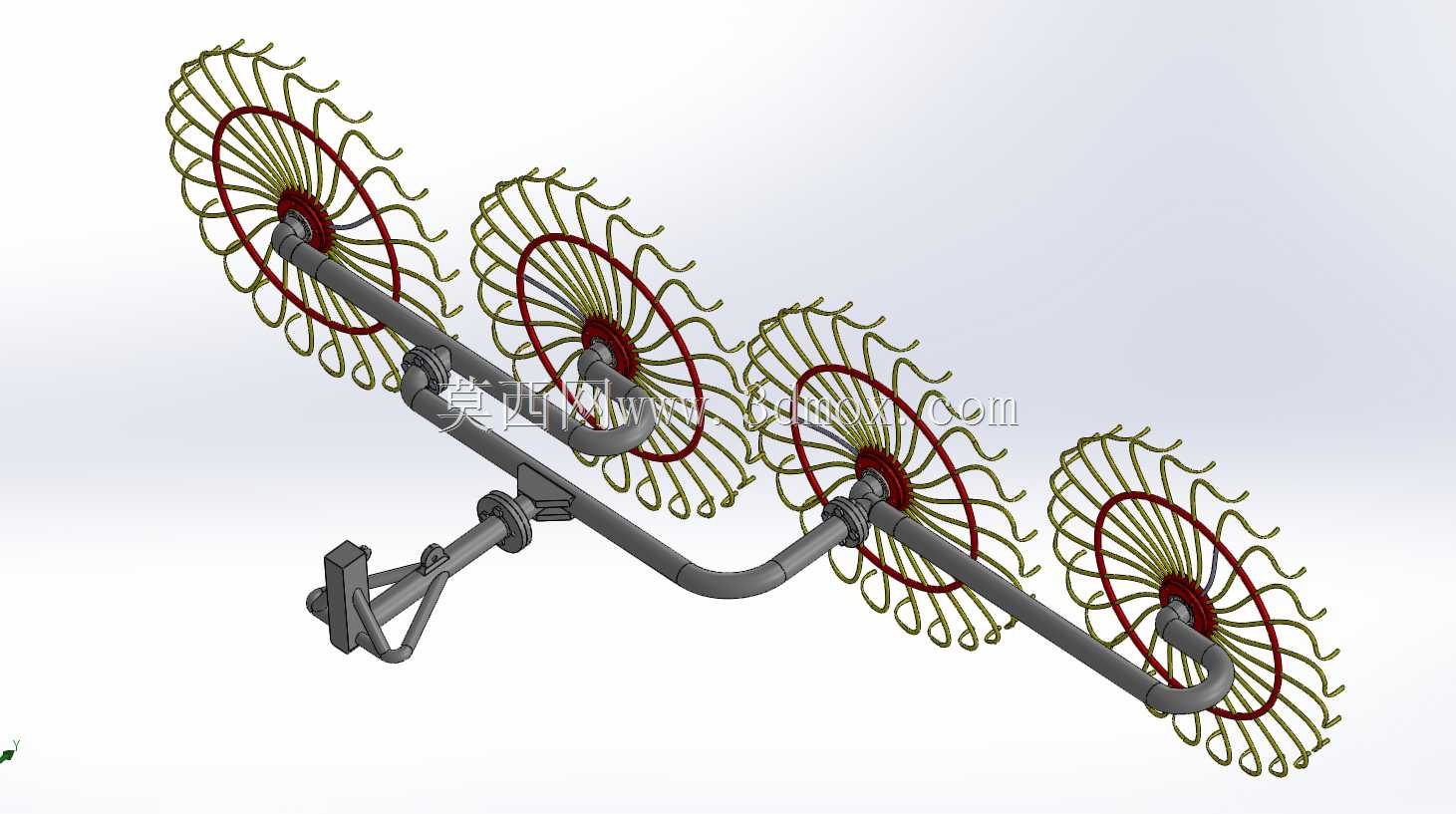

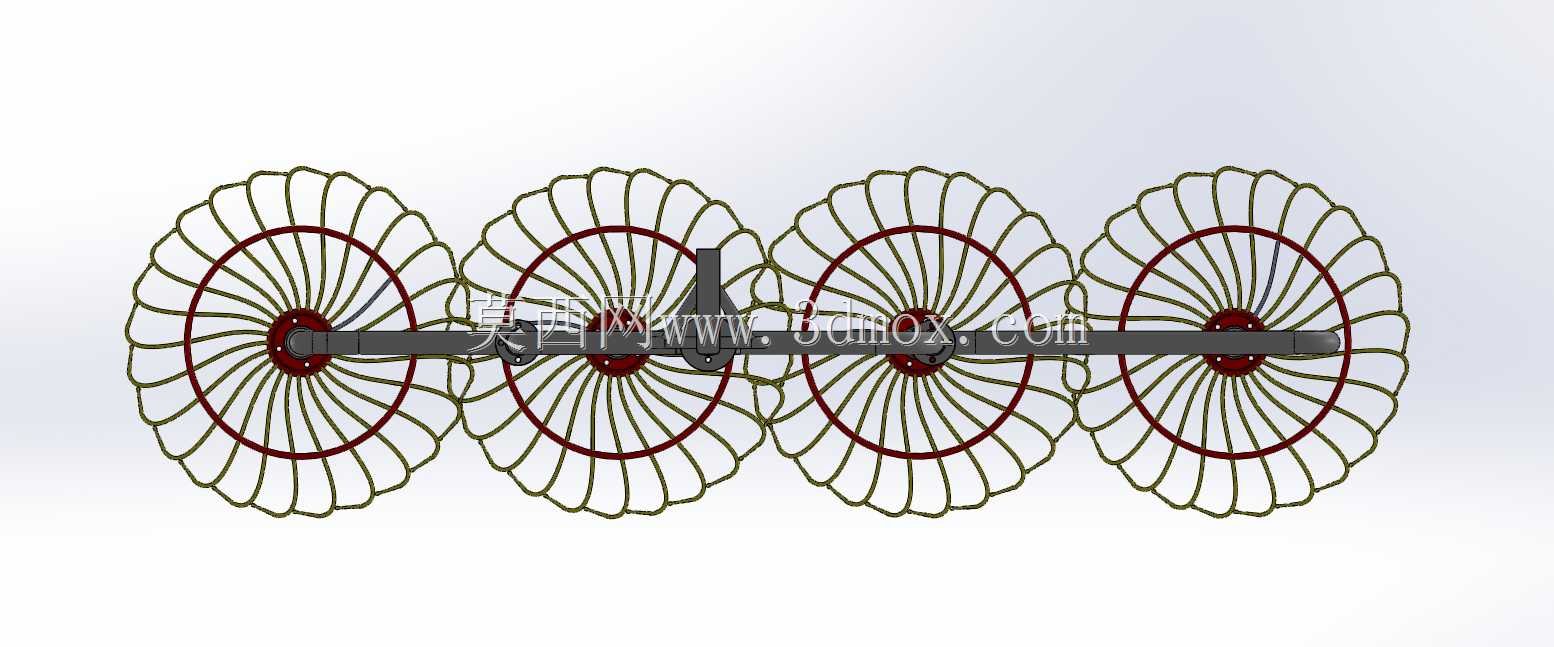

　　从结构布置看，模型包含横向主梁、四个独立指盘、中心轮毂、支撑连接座以及前端三角牵引架。主梁承担各盘间距定位与工作载荷传递，端部与中部连接座将指盘总成固定为整体；牵引架设置挂接孔和加强筋，用于与牵引设备形成稳定连接，并在转向、提升和地面起伏时限制整机异常摆动。四个指盘沿横向展开，可在一次通行中覆盖较宽作业幅宽，减少重复走行次数。

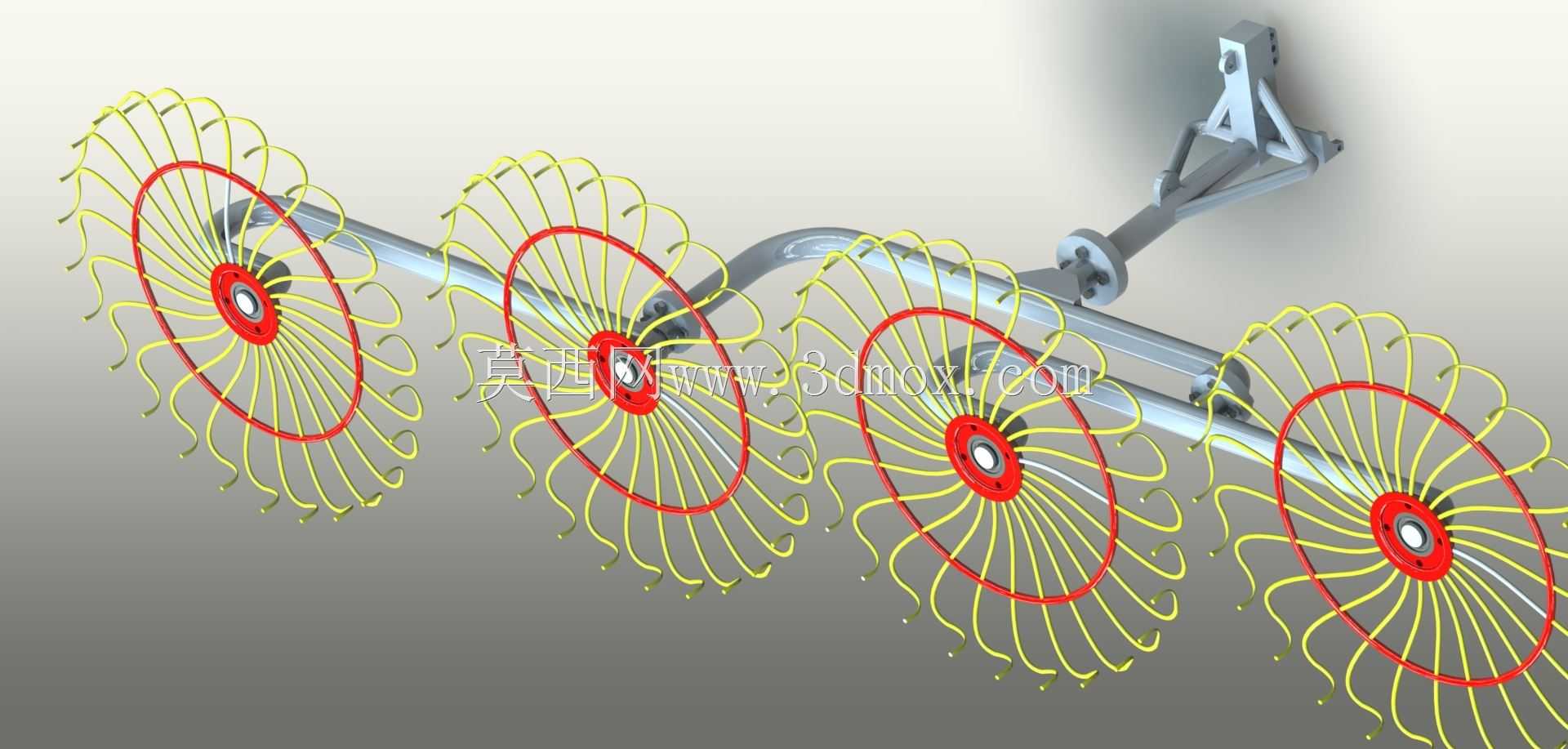

　　每个指盘由红色环形盘体、中心轮毂和多根向外辐射的黄色弹齿组成。弹齿呈弧形弯曲，工作时贴近地面，随机具前进和地面阻力产生回转，将草条向内侧拨送并逐步归集。弧形齿形能够在接触牧草时保持一定弹性，遇到土块、浅沟或低矮障碍物时可产生让变形，降低齿体折断和带土量。中心轮毂承担旋转支承，盘体与主梁之间的连接角度决定弹齿接地姿态，直接影响搂集洁净度和草条蓬松度。

　　设计上需要重点控制弹齿离地间隙、指盘倾角和相邻盘体的重叠区域。间隙过小会刮土、增加阻力并提高牧草含杂率；间隙过大则漏草严重，条铺不连续。指盘外倾角度应使弹齿端部以合适方向扫过草层，既保证拨送能力，又避免将草甩出作业带。相邻盘体在投影面上保留少量重叠，可消除盘间漏集区，使四盘形成连续的横向作业面。主梁与牵引架之间的连接需考虑田间颠簸产生的交变载荷，焊缝和螺栓孔周边应通过加厚板或筋条分散应力。

　　安装边界方面，前端挂接位置决定整机提升高度和运输状态，牵引架孔位需与配套动力机械的悬挂或牵引尺寸匹配；横向总宽应满足田间转弯和道路运输要求，指盘最低点应预留仿形余量，最高点在提升后不得与动力机械尾部发生干涉。各指盘相对主梁的高度应保持一致，必要时通过连接座调整，以保证四盘接地压力均匀。

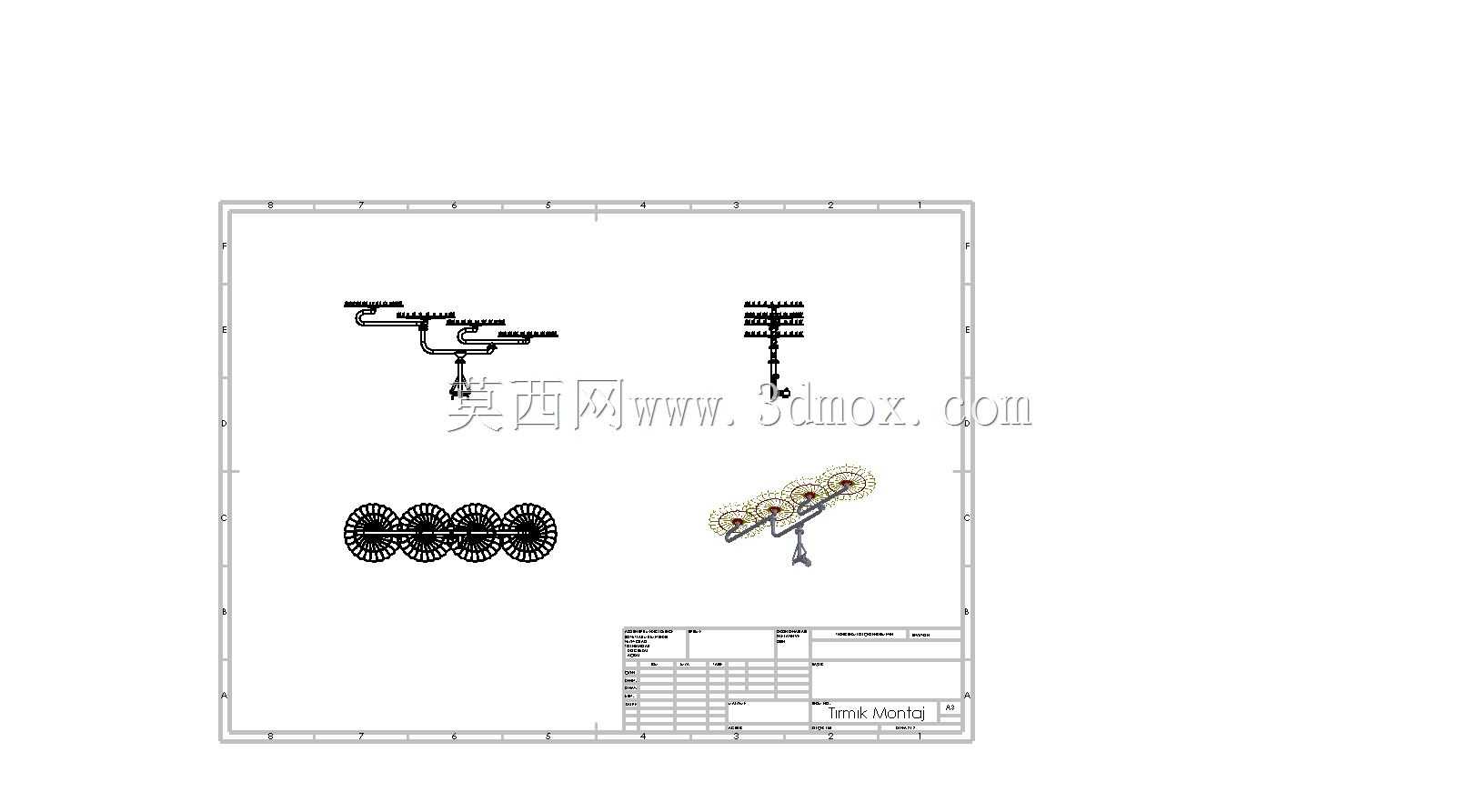

　　该模型完整呈现了机架、盘体、弹齿和牵引连接关系，可用于检查幅宽配置、运动干涉、挂接边界和零部件装配顺序，也可为牧草收获设备的结构改进、选型配套以及田间作业参数确定提供直观依据。
