工业级陶瓷坯体螺旋挤压成型设备

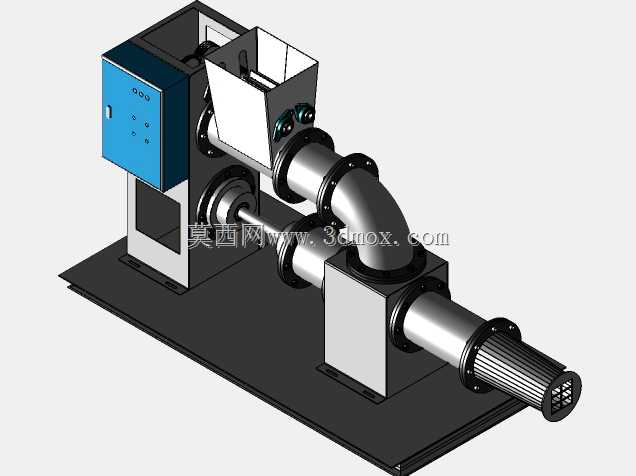

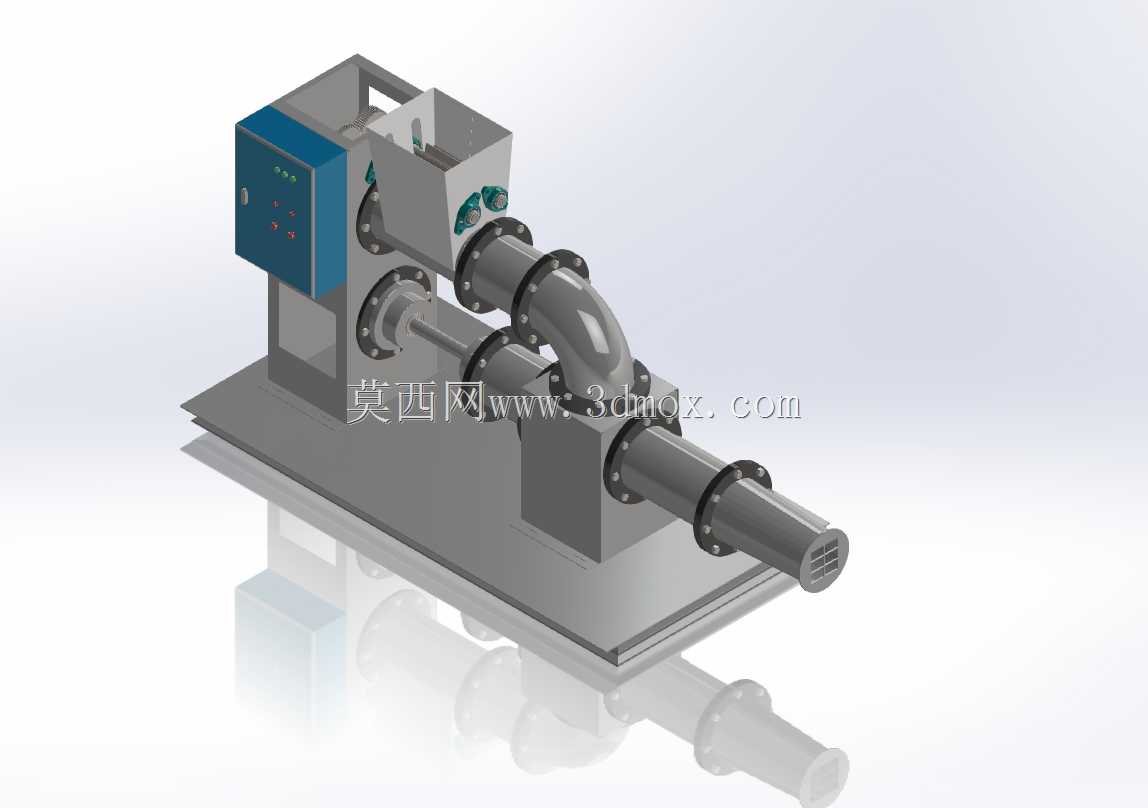

　　这套陶瓷挤压成型设备主要面向陶瓷泥料连续塑化挤出工况，常见于实验室配方验证、小批量陶瓷管棒生产、蜂窝陶瓷载体试制以及耐火材料坯件成型环节。设备通过螺旋推送结构对进入料腔的泥饼进行剪切、压缩和均化，使泥料在稳定压力下通过前端出料口形成截面一致的连续坯体，出料段可根据产品截面更换对应口模，从而获得圆棒、管材、多孔结构或异形条料。从整机布局看，驱动单元位于左侧封闭箱体内，内部承担动力传递与转速支撑；上方敞口料斗用于承接预处理后的泥段，泥料依靠自重进入绞龙区域；中部采用弯管与法兰连接结构，将推送方向由进料段平滑过渡至水平挤出段，既减少泥料流动死区，也便于检修时拆解清理。底座为整体板式支撑，能够承受挤压过程中产生的轴向反力和振动，

　　各筒体连接位置使用螺栓法兰紧固，密封面可控制泥料返料。出料端设置带格栅的压头结构，用于进一步整流、限制杂质并稳定坯体致密度。设计这类设备时，重点不在外观包覆，而在泥料通道的连续性、螺旋压缩比、内壁粗糙度以及各段同轴度。若绞龙与筒体间隙过大，泥料会在腔体内打滑返泥，导致挤出压力波动；若过渡弯管曲率不合理，则容易形成积料，在换色或更换配方时造成交叉污染。模型中各连接法兰、螺栓、支座和控制箱体均按装配关系表达，能够直观看到动力区、进料区、输送挤压区和成型区之间的边界。对结构设计人员而言，该模型可用于校核检修空间：左侧箱体需要预留电机或减速机构维护位置，料斗上方应保留加料高度，出料口前方需留出足够长的坯体承接或辊道输送距离。

　　整机安装时应优先保证底座水平，筒体中心线与驱动输出轴线同轴，法兰螺栓按对角顺序压紧，避免局部应力造成筒体偏磨。控制箱体布置在驱动侧，便于操作人员观察出料状态并就近调整启停；若接入产线，还可在该位置扩展变频调速、压力监测和料位提示。对于需要连续挤出陶瓷泥料的场景，这种卧式螺旋结构相比立式压滤或手动挤坯，在坯体密度均匀性、生产连续性和口模适配性上更具工程价值。
