双开门透明视窗工业防护机柜

　　该柜体采用左右双开门结构，两门均开设大面积矩形透明视窗，无需开门即可直接观察内部元器件运行状态、指示灯告警与接线排布，适合车间现场设备的就近防护与可视化管理。整体以薄钢板折弯成型，边缘做折边加强，既保证箱体刚性，也避免锐边裸露；内部形成连续的封闭容纳空间，可容纳继电器、端子排、小型控制器、开关电源及布线线槽，底面预留安装固定区域，便于将柜体整体落地或壁挂固定。从结构设计角度看，柜体的受力主要集中在门框与侧板连接位置，因此门板通过多组合页与箱体连接，开合过程中受力均匀，长期使用不易下垂；门板内侧预留密封条安装位，实际加工时可嵌入发泡密封条或橡胶条，降低粉尘、切削液飞溅进入柜内的风险。视窗区域采用四周压边固定方式，

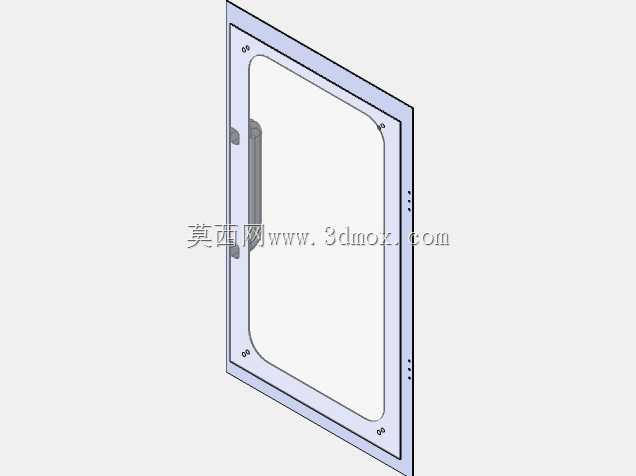

　　透明板材嵌入门板后由周边折边限位，装配时不需要额外复杂紧固件，更换视窗材料也较方便。左侧门板配置外置拉手，方便操作人员快速开门检修；拉手位置符合常规站立操作高度，开门动作顺手。柜体内部空间方正，没有多余凸起结构，电气元件可以通过安装板、导轨或支架灵活布置；走线可沿侧板、底板或顶部线槽整理，避免线缆与门板运动干涉。在安装边界方面，需要重点确认开门回转半径。双门向外开启时，门体连同视窗会占用柜体前方一定空间，现场布局时应在柜前预留足够操作距离，避免开门时碰撞周边设备、通道护栏或物料架。若用于多台并排安装，还需核对相邻柜体之间的间隙，保证两门同时开启时互不干涉。柜体底部应考虑进线孔位置与接地连接点，进线孔可加装护线套或格兰头，

　　防止线缆外皮被钢板切口磨损；接地处需保留可靠接触面，确保柜体与车间接地系统连续连接。从应用场景看，这类柜体常见于生产线旁的控制节点、自动化工作站、小型设备的电气收纳以及试验台的元件防护。透明视窗的设计尤其适合需要频繁巡检但不希望随意开门的场合：巡检人员可直接查看内部仪表、接触器状态和报警指示，只有在接线、检修或更换元件时才开门，既提升巡检效率，也减少无关人员触碰带电部件的可能。建模过程中需要注意门板与门框的配合间隙，间隙过小会导致涂装或装配后开关卡滞，间隙过大则影响密封与外观；合页位置应与门板加强区域对应，避免单点受力造成门板变形。视窗四角建议做圆角过渡，降低透明板材应力集中，同时减少装配时划伤风险。整体结构没有复杂曲面，主要由折弯件、五金件和视窗板组成，加工工艺以激光下料、数控折弯、焊接打磨和表面涂装为主，制造成本可控，适合小批量定制与标准化改型。
