行星齿轮传动组件结构设计方案

项目分类:齿轮 发布时间:2022-06-09 ID:653144
  • 行星齿轮传动组件结构设计方案

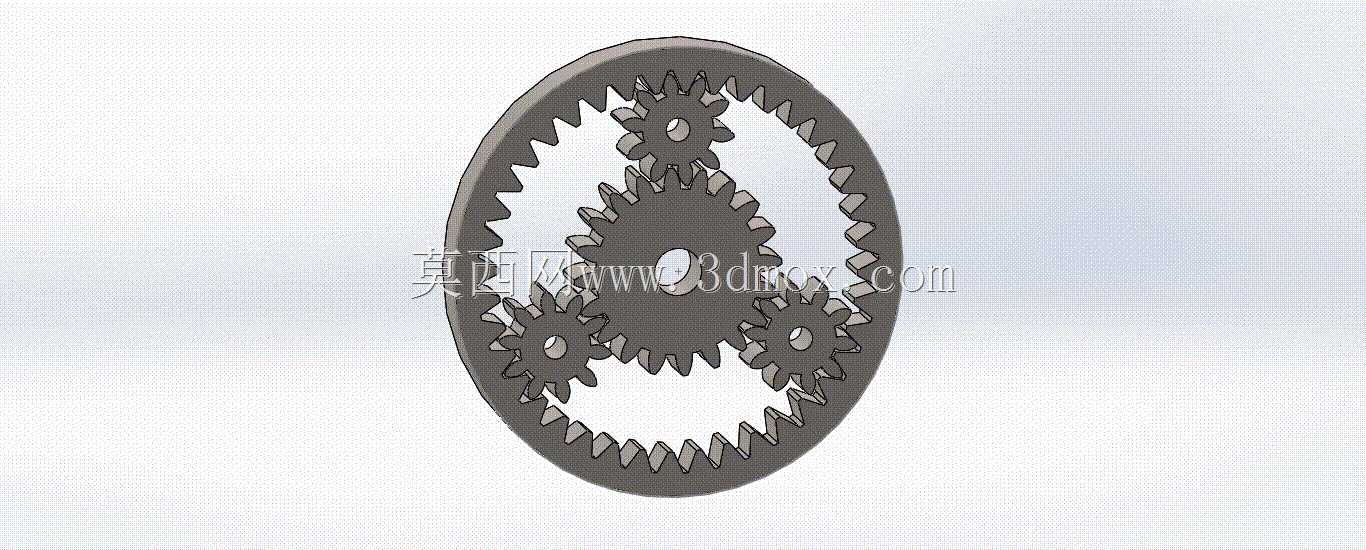

  这套行星齿轮组件采用经典的NGW型行星传动布局,中心太阳轮与三个均布行星轮同时啮合,行星轮外侧与固定内齿圈形成内啮合传动副,整体结构在有限径向空间内实现了大传动比的动力传递需求。从实际工程应用角度看,这类结构广泛用于伺服减速机构、小型动力输出单元、精密传动装置以及对安装体积有严格限制的传动链路中,相比普通定轴齿轮组,它能在相同减速比条件下大幅缩减轴向与径向占用空间,同时通过多行星轮均分载荷,提升整体承载能力与传动平稳性。设计过程中首先需要明确安装边界:内齿圈的外圆直径决定了整套组件嵌入设备腔体的最大径向尺寸,太阳轮中心孔作为动力输入接口,需要与驱动轴的轴径、键槽或锁紧方式匹配;行星轮通过销轴或轴承安装在行星架上,

  行星架输出端则连接负载轴,整个传动链的同轴度要求较高,设计时必须控制各齿轮的分度圆位置度以及行星架销孔的等分精度。齿形参数方面,太阳轮、行星轮与内齿圈需采用统一模数与压力角,通过配齿计算保证无侧隙或合理侧隙啮合,同时避免根切与装配干涉;三个行星轮沿圆周120度均布,既平衡了径向啮合力,也让输入输出轴承受的径向载荷大幅降低。从结构细节看,内齿圈为薄壁环形件,建模时需要兼顾齿部强度与外圈安装定位面的配合公差,行星轮采用轻量化结构可降低自转惯量,太阳轮的轴伸长度需根据驱动端安装空间预留。这类组件在选型与建模时,还要考虑润滑路径与装配顺序:内齿圈通常作为固定件嵌入壳体,行星架装入后再依次放入行星轮、穿入销轴,最后装入太阳轮,因此各零件的倒角与避让空间必须在三维阶段校核到位,避免实际装配时出现卡滞。整体结构没有冗余部件,所有轮廓都服务于动力分流与减速输出,适合需要紧凑布局、高扭矩密度的传动场景。
