轨道车辆轮轴车削加工工程图纸

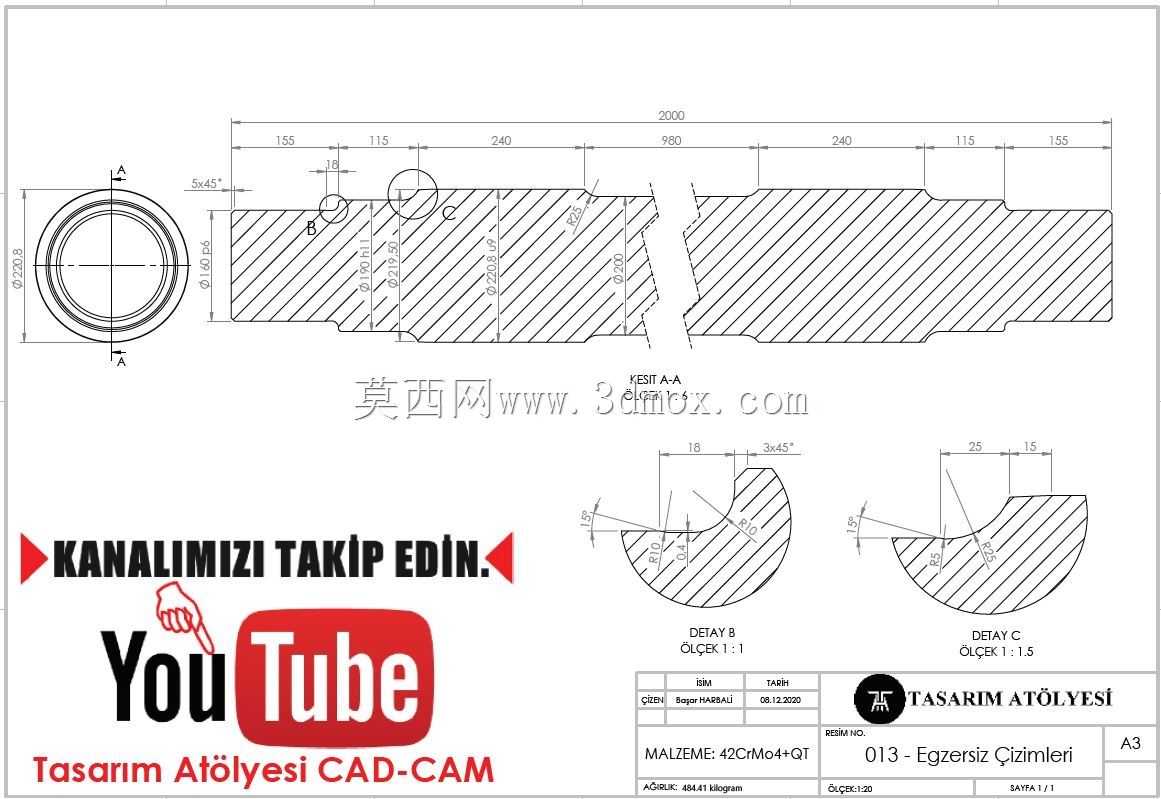

　　该零件为轨道车辆走行部的核心承力轴件，主要用于铁路货车、城市轨道车辆的轮对组装场景，工作中需同时承受车体垂向载荷、横向导向力以及制动、启停过程中的冲击扭矩，其结构合理性直接决定走行系统的运行可靠性与服役寿命。从图纸表达来看，主体采用轴向全剖视呈现内部阶梯孔与外部轴颈的同轴关系，左端配置圆形端面视图，用于表达外圆、内孔及键槽类结构的周向位置，两处局部放大视图则针对轴端过渡圆角、密封槽等细节结构单独标注，避免小尺寸特征在主视图中出现标注拥挤、公差表达不清的问题。整体轴向尺寸链以两端轴颈的装配基准为起点，依次划分轮座安装段、轴承配合段、轴端密封段的边界长度，各段直径公差、表面粗糙度要求随配合属性差异化设置：过盈配合的轮座段公差带偏紧，

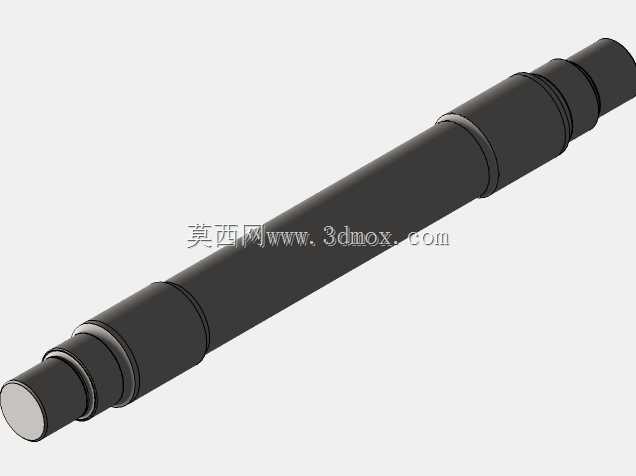

　　粗糙度要求更高；转动配合的轴承位同时标注圆柱度与同轴度公差，保证装配后轴承运转平稳，避免偏载发热。设计阶段优先采用阶梯轴变径过渡方案，在轴径变化处设置圆角卸荷结构，降低应力集中系数，适配轨道车辆长期交变载荷下的疲劳强度要求；内部通孔设计既减轻轴件自重，也可作为轮对内部管路的穿线通道，兼顾减重与功能集成需求。建模过程需先以回转特征生成主体轮廓，再依据局部视图完成退刀槽、密封环槽、端部倒角的细节构建，所有特征的草图约束需与图纸尺寸链一一对应，尤其是跨段长度尺寸要避免出现过约束或公差累积偏差。装配边界方面，该轴件的各段轴颈长度与直径需匹配对应规格的车轮轮毂、轴承内圈以及轴端紧固装置，安装时需控制轮座与轮毂的过盈量在设计区间内，

　　配合面不得存在毛刺、划痕等缺陷；过渡圆角处需保证圆滑过渡，禁止出现加工尖角，防止服役过程中萌生疲劳裂纹。这类轴件的图纸表达逻辑也为同类回转承力零件的建模提供参考，即先理清装配基准与尺寸链传递路径，再细化局部工艺结构，既能保证三维模型与工程图的一致性，也能为后续的有限元强度校核、装配干涉检查提供准确的数模基础。
