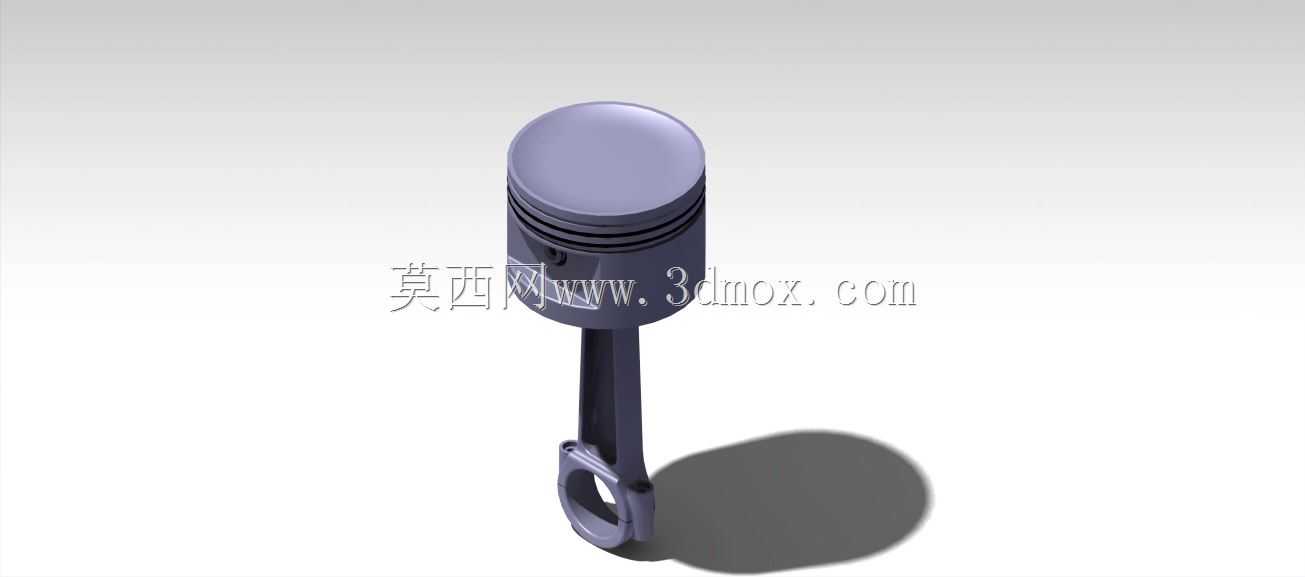

内燃机活塞连杆组件结构设计方案

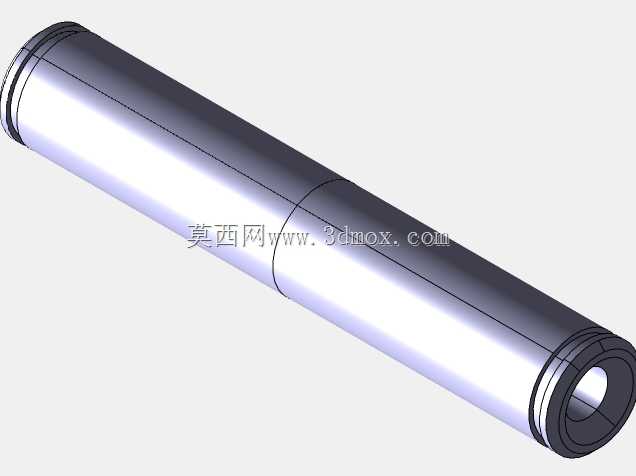

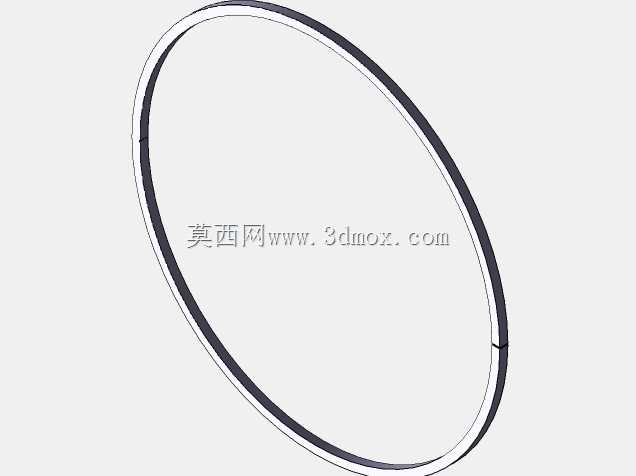

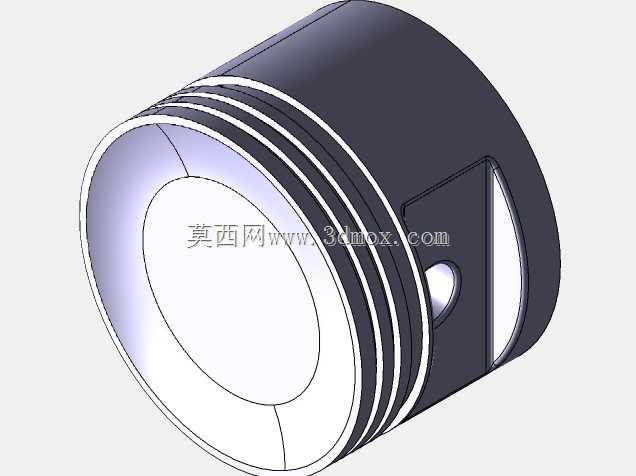

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，建模阶段直接围绕发动机实际运行工况展开，没有做多余的装饰性结构，所有几何特征都对应真实的加工与装配需求。活塞头部的环带区域预留了三道环槽，分别对应气环与油环的安装位，槽宽与槽深的尺寸按照常规小排量动力的密封要求设定，既保证燃烧室工作时的气密性，也能通过油环刮除缸壁多余润滑油，避免机油窜入燃烧室。活塞顶部采用平顶构型，这种设计的优势在于加工工序简单，受热面积相对均匀，在小排量自然吸气动力、通用小型汽油机等场景中应用广泛，顶部边缘做了小尺寸倒角，规避装配过程中与缸盖气门发生运动干涉。活塞销座区域做了局部加厚处理，用来承受燃烧做功瞬间传递的爆发压力，销孔与活塞销采用过渡配合，

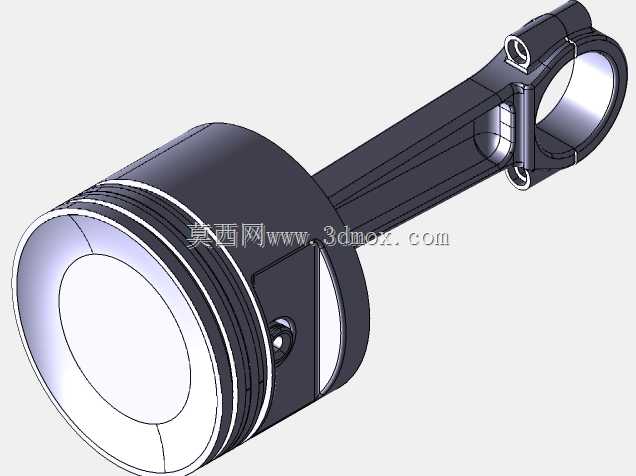

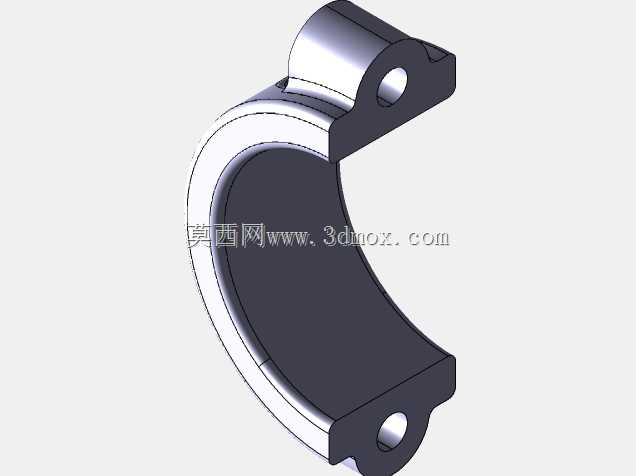

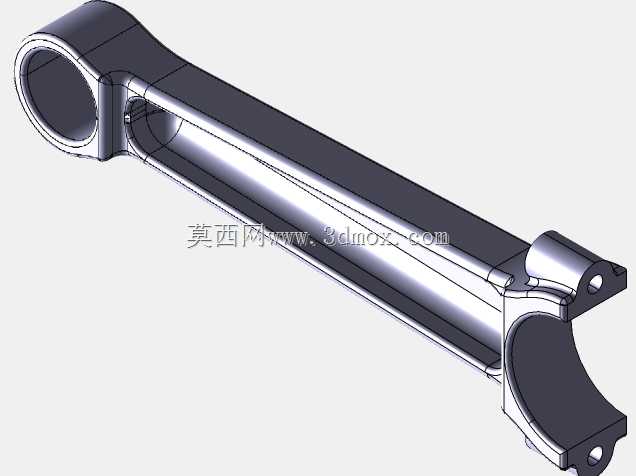

　　两侧预留了卡环安装槽，防止活塞销工作过程中出现轴向窜动刮伤缸壁。连杆部分采用工字型截面构型，在保证整体结构强度、满足往复运动抗疲劳要求的前提下，尽可能降低自身重量，减小高速运转时产生的惯性力。连杆大头采用剖分式结构，结合连杆盖完成与曲轴曲柄销的连接，剖分面做了定位结构设计，保证装配时的位置精度，避免螺栓紧固后出现错位；小头端压入耐磨衬套，与活塞销形成转动配合，衬套内壁预留润滑油膜留存空间，降低相对转动产生的磨损。从安装边界来看，活塞的外径尺寸与对应气缸内径保持设计间隙，裙部做了微变型补偿的型面处理，热机状态下活塞受热膨胀后仍能在缸筒内顺畅往复运动，不会出现拉缸、卡滞问题。连杆的中心距、大头孔径、小头孔径都与对应曲轴、

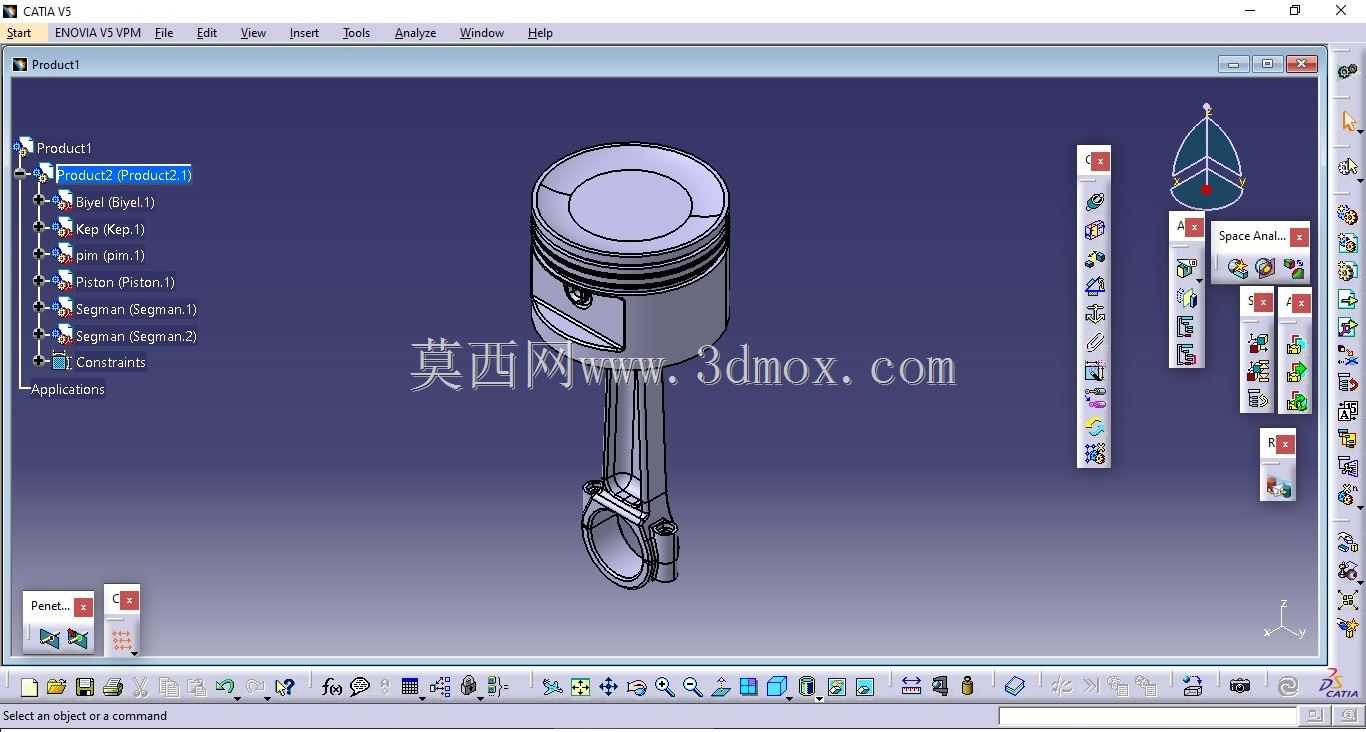

　　活塞销的参数匹配，整套组件装入缸体后，可将活塞承受的燃气爆发压力顺利传递给曲轴，把活塞的直线往复运动转化为曲轴的旋转扭矩输出。建模过程中各零部件的装配关系完全按照实际装配逻辑搭建，活塞与连杆的相对转动、连杆大头与曲柄销的配合间隙都做了对应还原，可直接用于运动仿真、结构受力分析或者教学演示，也能作为小型动力设备改型设计时的结构参考。
