轨道车辆用GS52材质轮体结构设计

　　该轮体零件主要应用于小型轨道车辆的走行机构中，承担整车承载与沿轨道导向的核心功能，常见于厂区轨道转运车、小型工程轨道车以及游乐设施轨道车辆的走行部。从结构剖面来看，轮体采用整体式回转结构，外侧设置与轨头匹配的轮缘，用于约束轮体在轨道上的横向位置，避免运行过程中脱轨；轮体中部为与车轴配合的安装通孔，孔位周边预留有足够的壁厚，保证装配后轴孔配合面的压装强度，同时可传递走行过程中的扭矩与径向载荷。

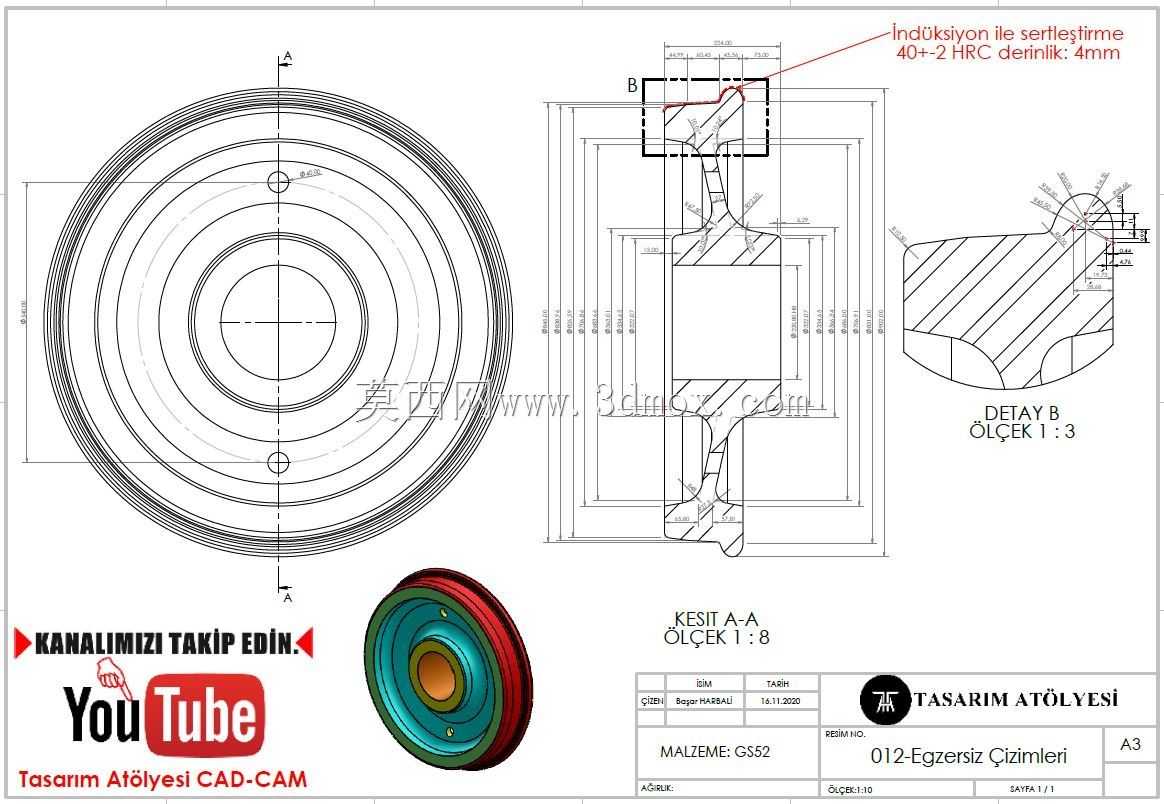

　　设计过程中优先考虑了轮体与轨道的接触工况，踏面轮廓采用适配轨面的锥度造型，可在车辆通过曲线轨道时自动调整轮对的径向位置，减小轮轨之间的滑动磨损，同时降低运行阻力。轮缘根部做了圆角过渡处理，避免应力集中，在长期交变载荷作用下可降低根部萌生裂纹的风险。图纸中标注的局部表面硬化要求，针对轮缘与踏面的接触区域进行表面淬火处理，硬化层深度控制在4mm左右，表面硬度达到HRC40-45，既保证接触表面具备足够的耐磨性，又能让轮体芯部保留GS52铸钢原有的韧性，承受冲击载荷时不会发生脆性断裂。

　　从安装边界来看，轮体的轴向总宽度与外侧轮缘的突出高度均按照常用小型钢轨的截面尺寸匹配设计，安装时轮体内侧端面与轴肩定位贴合，外侧可通过端盖或者锁紧件实现轴向固定，回转过程中轮体外圆与周边侧架、制动部件的间隙需满足运行限界要求。建模时需严格保证各回转面的同轴度，踏面与轴孔的同轴度偏差会直接导致车辆运行时出现轮对偏磨、振动加剧等问题；剖面中各壁厚的渐变过渡也需还原到位，避免铸造过程中出现局部热节，产生缩松缺陷。

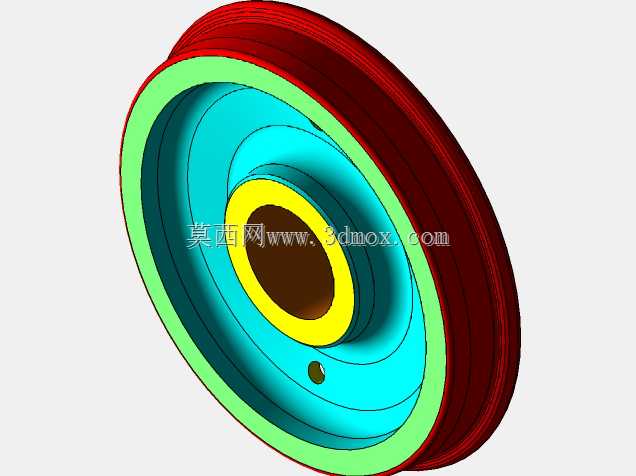

　　该类轮体在实际使用中需同时承受垂向静载、启动制动时的扭矩以及轨道接头处的冲击载荷，因此结构设计中在辐板与轮辋、轮毂的交接位置均设置了连续的过渡圆弧，分散应力集中区域。三维建模过程中可通过回转特征快速生成主体轮廓，再对局部倒角、圆角以及细节结构进行补充，完成后可通过剖面检查验证内部壁厚的均匀性，也可后续叠加有限元分析校核额定载荷下的应力分布，确认结构强度满足工况使用要求。
