阶梯传动轴工程结构三维建模

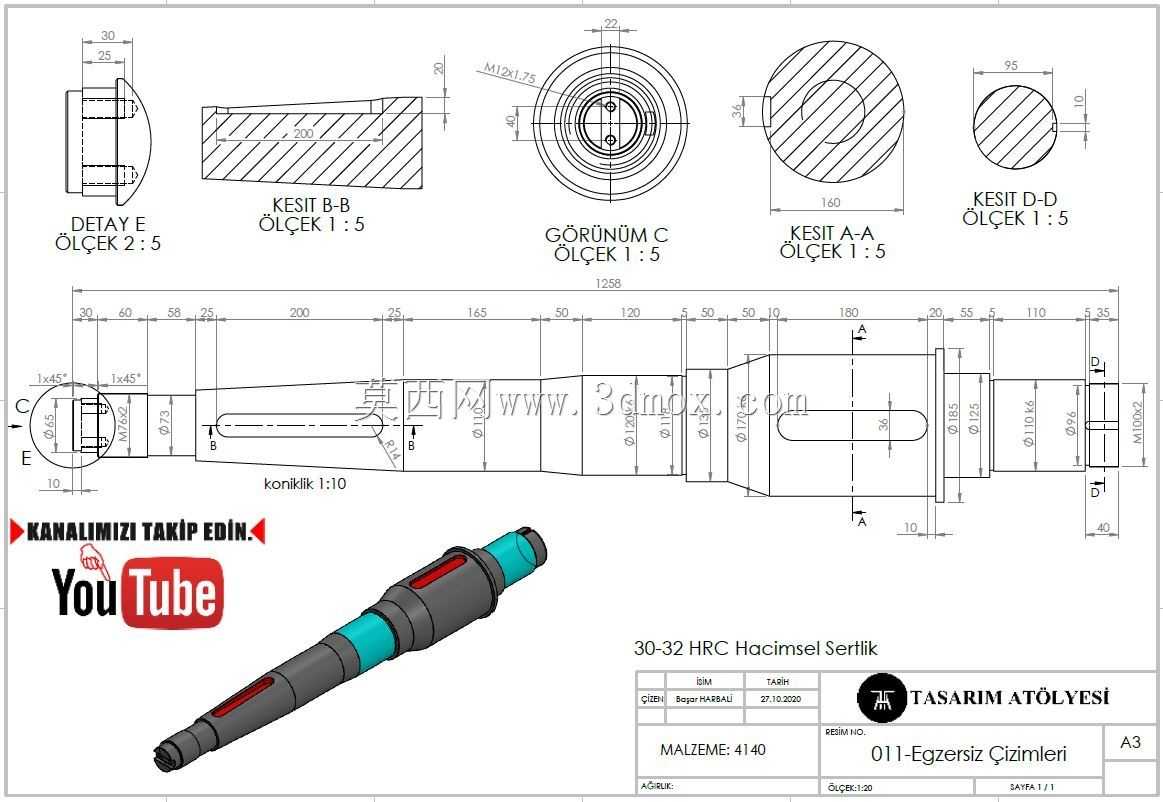

　　在常规机械传动系统的布局设计中，轴类零件始终承担着扭矩传递、旋转支承与零件定位的核心作用，这款阶梯式传动轴的结构设计，完全围绕通用传动工况的装配需求展开。从图纸的剖面表达可以看到，轴身采用多段阶梯变径结构，不同轴段分别对应轴承安装位、传动件配合位、轴向定位轴肩与密封避让区域，各段直径的差值并非随意设定，而是兼顾了装配时的零件导入导向、运行中的轴向限位可靠性，以及加工阶段的退刀工艺需求。轴身中段设置的键槽结构，用于实现轴与轮毂之间的周向固定，确保动力输入过程中配合件不会出现相对转动，键槽的宽度、深度与轴向位置都匹配对应标准传动件的安装尺寸，无需额外定制非标连接件即可完成装配。轴的两端预留有不同直径的配合轴颈，可分别适配联轴器、

　　带轮或者齿轮等不同动力输入输出元件，端部的倒角结构既能够去除加工毛刺，也能在装配过程中引导轴承、密封件等零件顺畅套入，避免尖锐棱边划伤配合面。从外形尺寸的边界条件来看，整轴的轴向总长与各段径向尺寸都经过严格的公差匹配，各轴肩的端面垂直度、配合轴颈的圆柱度都直接影响最终装配后的旋转精度，设计过程中需要同步考虑轴承的支承跨距，合理优化轴的受力点分布，降低轴在满载运行时的挠曲变形量。图纸中还标注了各剖面的局部结构细节，包括不同位置的断面形状、退刀槽尺寸与中心孔结构，这些细节往往决定了零件的加工工艺性：退刀槽的宽度与深度需要匹配磨削与车削加工的刀具尺寸，中心孔则作为加工过程中的定位基准，贯穿车削、磨削、检测等全工序流程。在实际应用场景中，

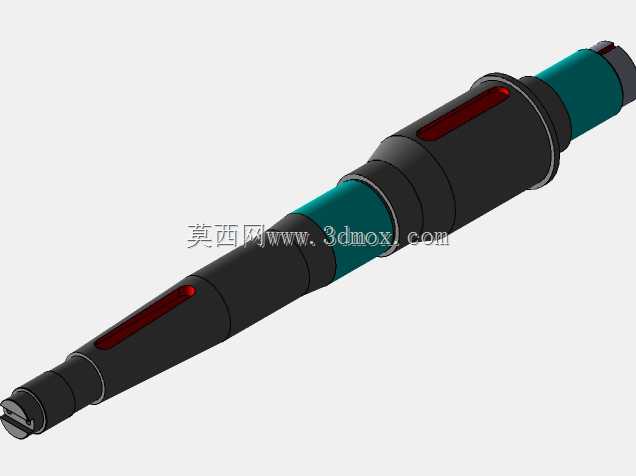

　　这类传动轴可广泛用于通用输送设备、中小型机床传动箱、工业风机与普通减速机的动力传输环节，其结构设计兼顾了承载能力与加工经济性，选材与热处理要求也适配常规中载、连续运行的工况，能够在保证传动精度的同时，降低零件的加工与维护成本。建模过程中需要完整还原所有轴段的尺寸关联、键槽的对称度要求以及各倒角、退刀槽的细节特征，这些结构不仅是外观表达的一部分，更直接关系到后续工程出图、虚拟装配与运动仿真的准确性，任何一处尺寸的偏差都可能导致实际装配时出现干涉、定位失效或者运行振动超差的问题。
