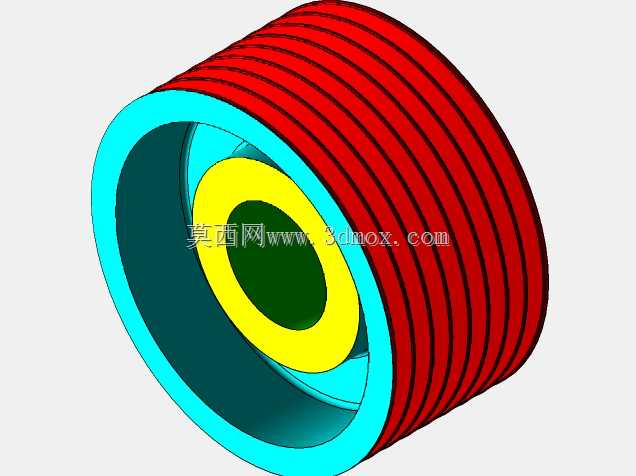

SPB300x8八槽V型皮带轮结构设计

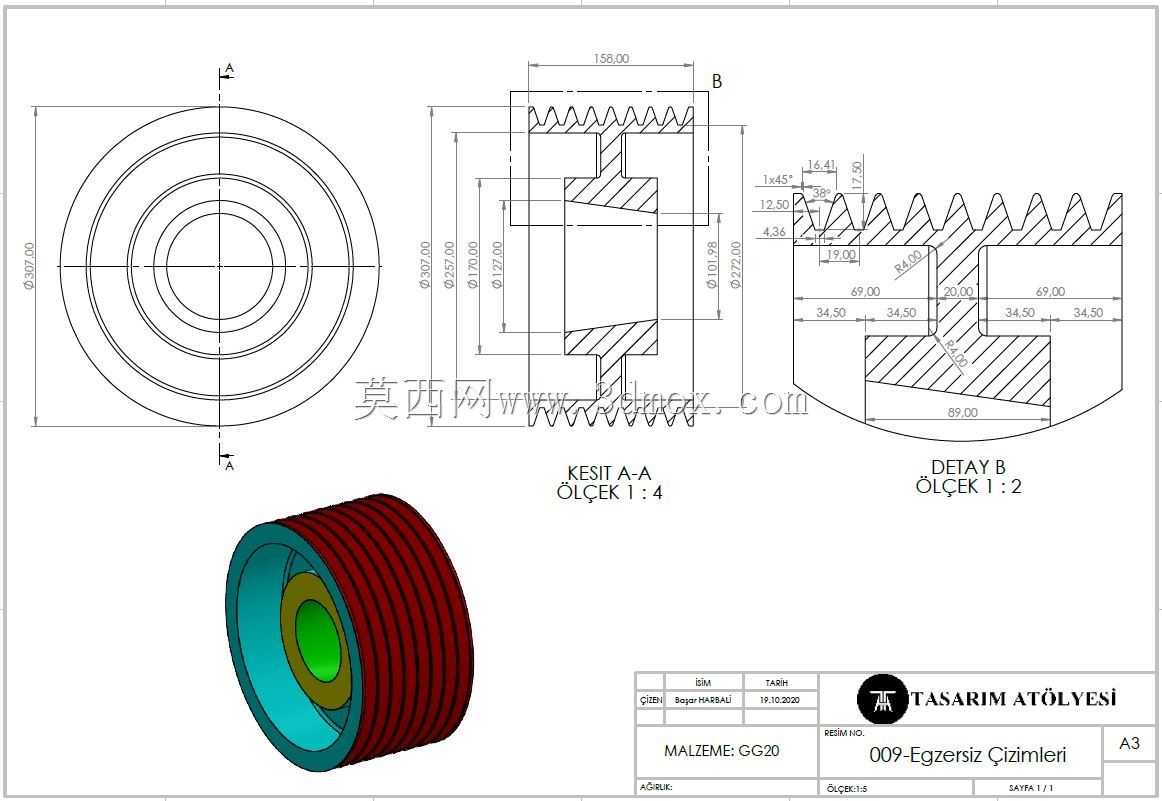

　　该轮体为SPB规格八槽三角带传动轮，适配工业传动系统中大功率、多楔带并联的动力传输场景，常见于风机、水泵、压缩机、重型输送设备以及机床主轴传动单元，依靠轮槽与三角带侧面的摩擦咬合完成扭矩传递，多槽设计可同时承载多根皮带的载荷，大幅提升单组传动的额定功率上限，也可在单根皮带出现失效时保留部分传动能力，降低设备突发停机风险。轮体采用腹板式带轮毂的铸造结构，材料选用GG20灰铸铁，该材料具备良好的减震性与切削加工性能，铸造后残余应力低，高速运转时可吸收带传动产生的振动，抑制传动噪声。从图纸尺寸来看，轮体外缘最大直径300mm，总宽度158mm，轮缘侧部设置定位凸台，八道V型槽严格匹配SPB带型的截面角度与槽距，槽底直径、

　　槽顶开口宽度均按标准带轮公差设计，保证皮带嵌入后侧面完全贴合，避免局部应力集中造成皮带早期磨损。中心轮毂部位设置阶梯安装孔，可适配不同轴径的电机或工作机主轴，孔内可加工键槽实现周向固定，轮毂端面预留轴向定位面，可配合轴肩、锁紧挡圈完成轮体的轴向限位，防止运转过程中出现窜动。轮缘与轮毂之间通过倾斜辐板连接，既减轻整体重量，又保证轮体的径向与轴向刚度，避免高速旋转时轮缘产生过大的径向变形。剖面细节中对轮槽的工作面粗糙度、各台阶的同轴度、轮体两端面的跳动都做了明确约束，建模过程中可先通过旋转特征生成轮体基体，再阵列切除V型槽特征，最后添加中心孔、键槽与倒角细节，还原全部加工基准。安装时需保证带轮轴线与配对带轮轴线平行，各轮槽处于同一平面，避免皮带偏磨；轴向安装空间需预留至少158mm的轮体宽度，同时留出皮带拆装与张紧调节的操作余量，中心孔与轴的配合选用过渡配合，既保证传递扭矩时无相对滑动，也便于后续拆卸维护。
