48B1单排工业传动链轮结构设计

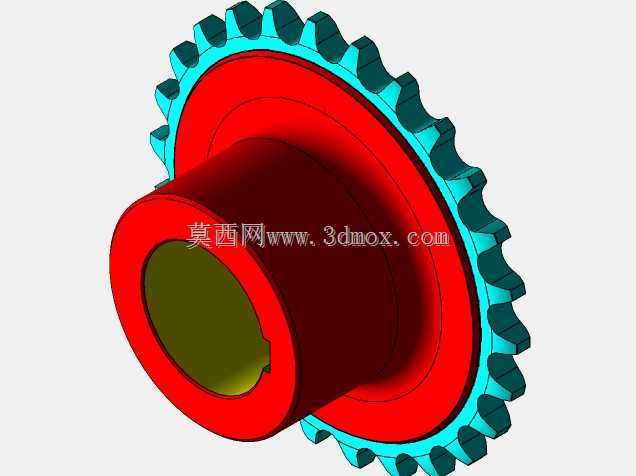

　　在重载输送线、矿山给料设备、重型装配工装的动力传递环节，链轮始终是链条传动系统里直接决定啮合可靠性的核心零件。这套48B1规格的单排链轮，针对大节距重载链条的使用工况做了完整结构细化，齿部的渐开线啮合轮廓、齿侧间隙、齿根过渡圆角都严格匹配对应链条的滚子尺寸，运行时能让链节滚子平稳落入齿槽，避免跳齿、冲击和异常偏磨。从实际安装边界来看，链轮的内孔、键槽尺寸与配套传动轴完全适配，轮毂的轴向长度经过核算，既能保证轴上的定位支撑强度，也不会占用过多轴向安装空间；轮缘与轮毂之间的辐板厚度做了合理取舍，在满足扭转强度、抗冲击载荷要求的前提下，尽可能降低了零件自身的转动惯量，减少设备启停过程中的惯性冲击。齿面区域标注了感应淬火的工艺要求，

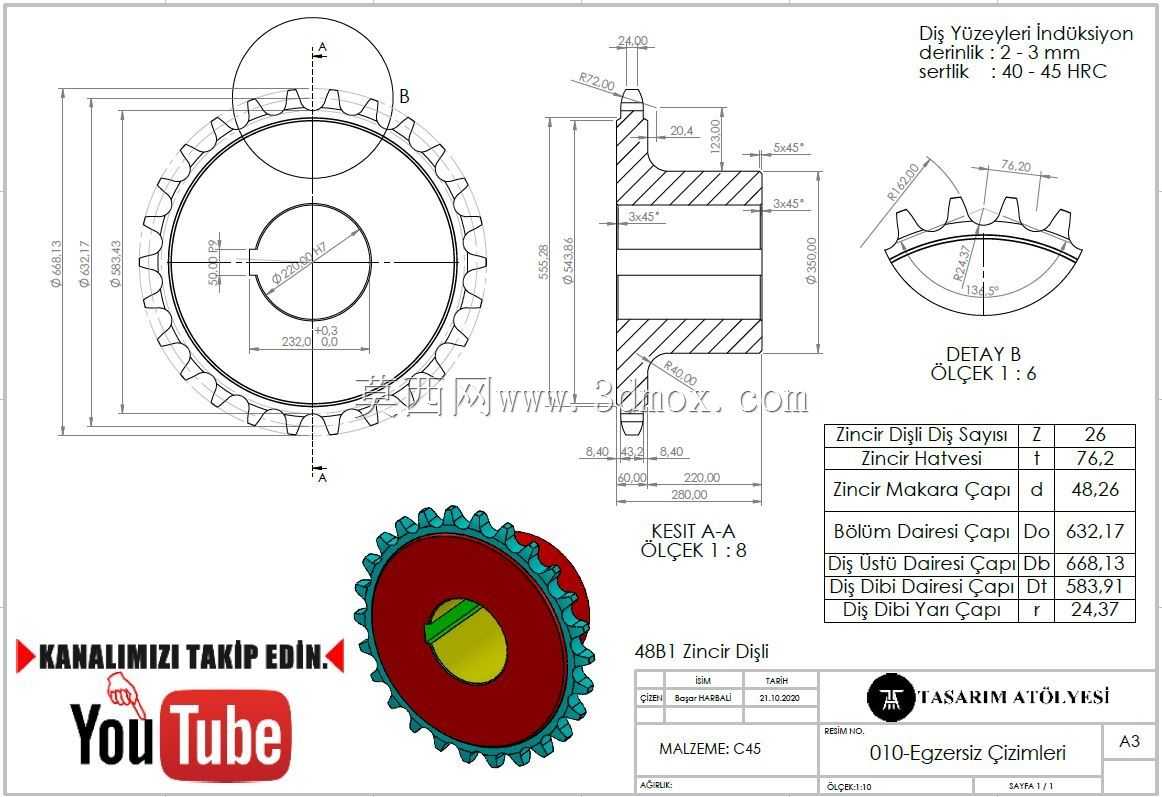

　　硬化层深度控制在2到3毫米，表面硬度落在40到45HRC区间，这种工艺选择非常贴合链轮的实际失效形式——链轮正常运行时的磨损主要集中在齿面与滚子接触的区域，局部硬化既能让齿面获得足够的耐磨性能，又能保留芯部的韧性，承受重载启动、正反转切换带来的冲击载荷，避免整体淬火带来的齿部脆断风险。图纸里的局部放大视图专门细化了齿形的端部倒角和齿向修形，实际装配时这些细节能引导链条顺利啮入，即便安装时存在小幅的轴向对中偏差，也能减少链节与齿侧的卡滞和刮擦。参数表中明确标注了分度圆直径、齿顶圆直径、齿根圆直径等关键控制尺寸，加工时可以直接作为滚齿、插齿工序的检验依据，三维建模过程中这些参数也完全关联，修改齿数或节距时能快速驱动齿形更新，

　　适配不同中心距的传动布局。这类链轮在重型板式给料机、矿用输送设备、大型农机的传动端应用十分广泛，设计时除了满足啮合几何要求，还需要兼顾拆装便利性——轮毂上的紧固结构能让链轮在轴上实现可靠周向固定，长期运行后也能方便拆卸更换，不会因为锈死或过盈量过大增加维护难度。整体结构没有多余的复杂特征，所有尺寸都围绕传动强度、安装空间、维护成本三个核心维度设定，完全符合重载机械零部件的务实设计逻辑。
