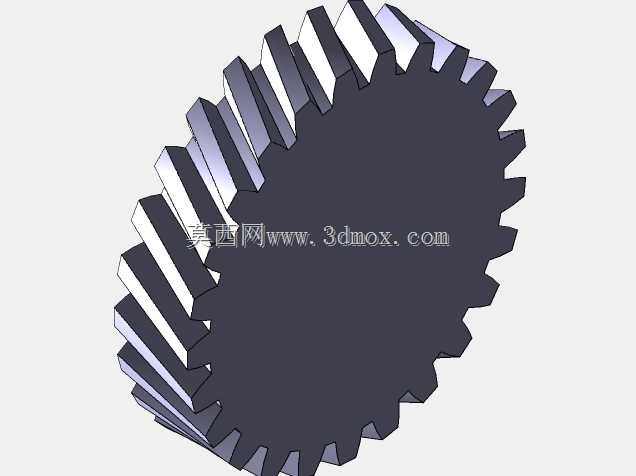

R100规格15度螺旋角斜齿轮结构

　　这款斜齿轮的分度圆半径设定为100mm，螺旋角取15度，属于平行轴传动场景里常用的中低速重载传动件选型。齿向沿轴向呈连续螺旋排布，和同参数直齿轮相比，啮合过程中轮齿是逐步进入、逐步退出接触的，不会出现整齿突然撞击的情况，传动平稳性优势明显，同时啮合的重合度更大，单齿承受的瞬时载荷被分散，适合布置在对噪音、冲击有控制要求的传动链中。从实际装机场景来看，这类参数的斜齿轮常出现在中小型减速机的平行轴级、输送设备的驱动端、轻工机械的主传动箱内，也可作为机床进给机构、工程机械传动系统的配套零件。它的核心作用是在两根平行布置的轴之间传递旋转扭矩，同时按照齿数配比完成指定速比的转速转换，部分布局里也可通过多组斜齿轮的组合实现动力分流或者转向切换。

　　设计阶段首先要确认安装边界：齿轮内孔与轴的配合公差、键槽位置、齿顶圆与箱体内壁的安全间隙、轴向定位用的轴肩尺寸都需要和相邻零件匹配，避免运转时出现干涉。轮齿参数的选取上，15度螺旋角属于兼顾轴向力与传动平稳性的折中取值——螺旋角过小，斜齿轮的静音、重载优势发挥不出来；螺旋角过大，运转时会产生过大的轴向推力，对配套轴承的选型、箱体的轴向刚性都会提出更高要求，15度的取值刚好适配常规深沟球轴承或者圆锥滚子轴承的承载范围，不需要额外加装复杂的止推结构。建模过程中，齿廓采用渐开线齿形，沿螺旋线方向扫掠生成完整轮齿，齿端做了符合加工逻辑的微小倒角，既避免热处理和装配过程中出现应力集中崩齿，也能减少啮合初始阶段的边缘接触磨损。齿轮的轮毂厚度、

　　轮缘厚度都按照齿根圆直径的常规比例预留，保证刚性的同时控制整体重量，腹板结构可根据实际载荷需求做成实心式或者腹板式，适配不同的转速与载荷等级。实际选型时，需要配对齿轮的法向模数、压力角、螺旋角方向完全匹配，旋向相反的两个斜齿轮才能正确啮合，中心距公差、齿侧间隙都要控制在设计范围内，才能保证长期运转的精度与寿命。
