带多槽异形基座的机械练习零件

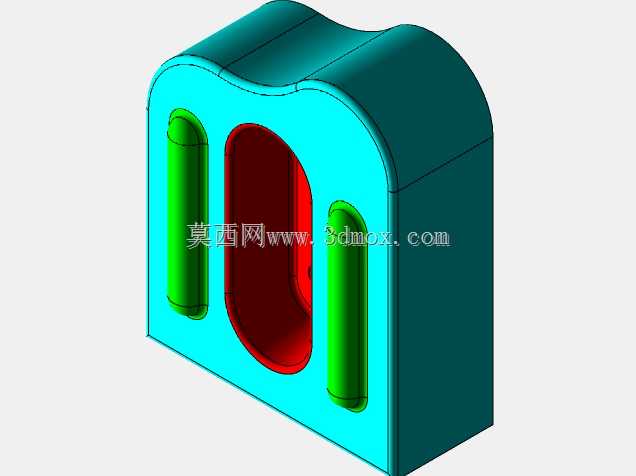

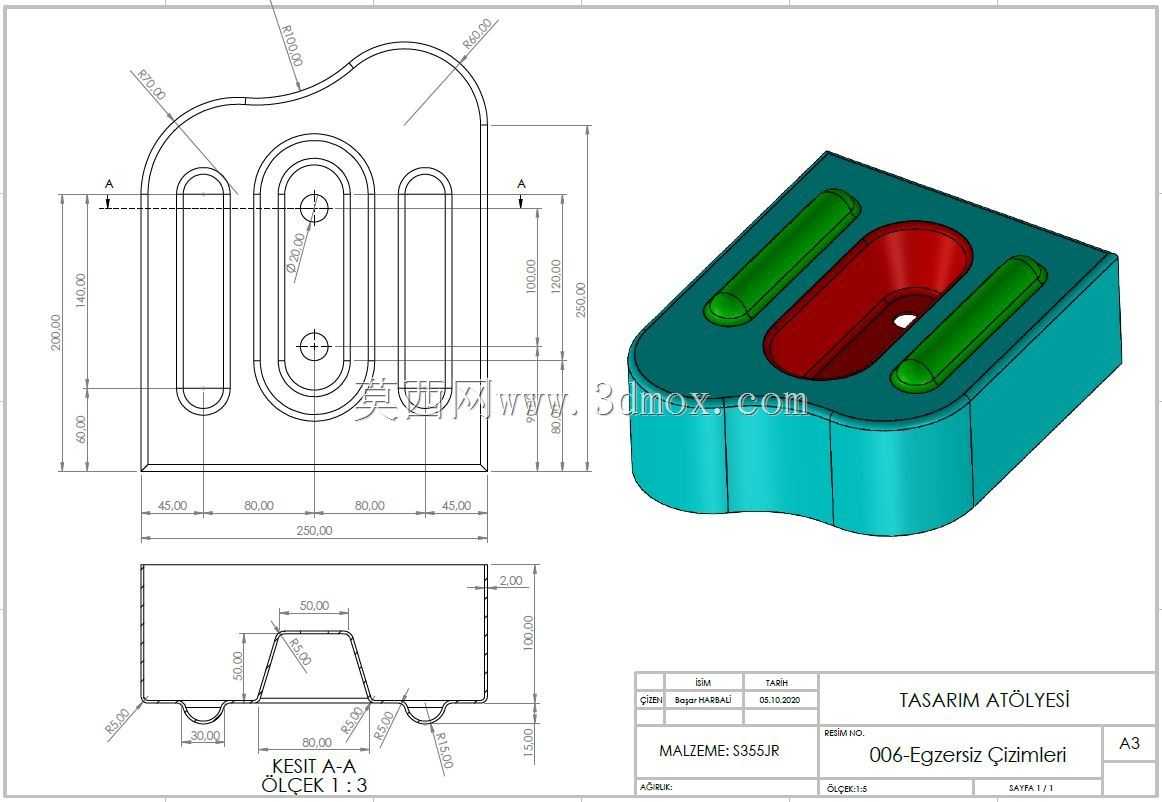

　　该零件属于典型的机械结构练习件，整体为带异形轮廓的块状基座，主体厚度均匀，底部两侧做圆弧过渡，既减少尖角应力集中，也让外形更贴合手持或装配时的握持边界。零件上表面布置一条长圆形主凹槽，两侧对称设置两条细长绿色凸台，中间红色区域形成下沉安装位，可用于容纳滑块、嵌件或标识片，周边孔位则承担定位与紧固作用。从工程图可见，总长约230单位，宽度方向由45、80、60、45等分段尺寸控制，高度方向包含主体厚度、槽深及局部凸台高度，剖面表达了底部内凹、侧壁斜度和圆角关系，这些尺寸共同决定了零件的安装边界与配合空间。设计思路上，先通过草图建立外轮廓并进行对称约束，再拉伸形成主体；主槽与侧槽采用切除或凸台命令生成，

　　边缘圆角和拔模斜度用于改善成型与装配工艺；底部掏空使零件兼具轻量化和壳体特征，适合练习拉伸、切除、圆角、抽壳等基础建模操作。实际应用中，这类结构可作为小型工装座、导向块、教学样件或设备内部支撑件使用：主槽可限制零件沿长度方向的位移，侧凸台能够提供导向或防滑接触面，中心孔用于穿装紧固件，周边轮廓则决定其在总成中的占位。建模时需重点关注草图封闭性、对称关系、槽孔同心以及圆角顺序，避免因先倒小圆角再抽壳导致壁厚不均；工程图中主视图、俯视图和剖面相互对应，能够完整表达外形与内部结构，为后续加工、3D打印或装配校核提供依据。
