立式双耳铰接支座结构设计

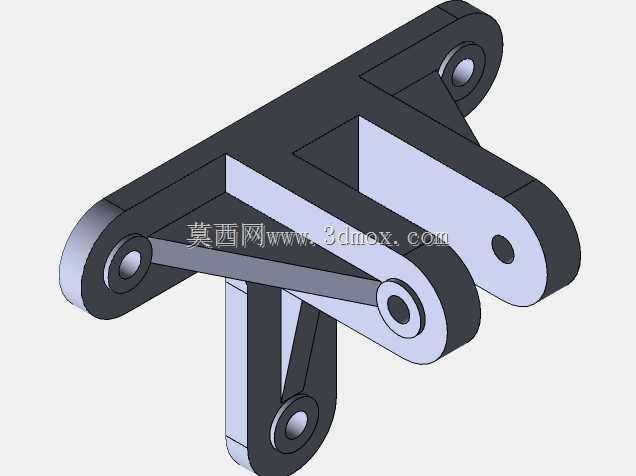

　　该零件为典型的立式双耳铰接支撑座，整体采用底板加双立板的组合结构，主要用于各类工装夹具、轻型连杆机构、翻转机构以及小型自动化设备中，作为旋转轴或销轴的固定支撑基础件使用。底板为十字形延展结构，四个安装端分别设置沉头通孔，可直接通过内六角螺栓与设备安装面或型材框架完成刚性固定，十字形底板在保证支撑跨度的同时减少了材料占用，也让安装时的避让空间更加灵活。双立板平行布置于底板中心区域，立板顶端同轴加工销孔，用于穿装铰接销轴，孔位周边做加厚处理以承受径向载荷；立板与底板之间设置三角加强筋，可显著降低侧向受力时立板根部的应力集中，避免长期往复摆动后出现焊缝或基体开裂。从结构功能上看，该支座承担铰接点的定位与载荷传递作用，上端销孔与连杆、

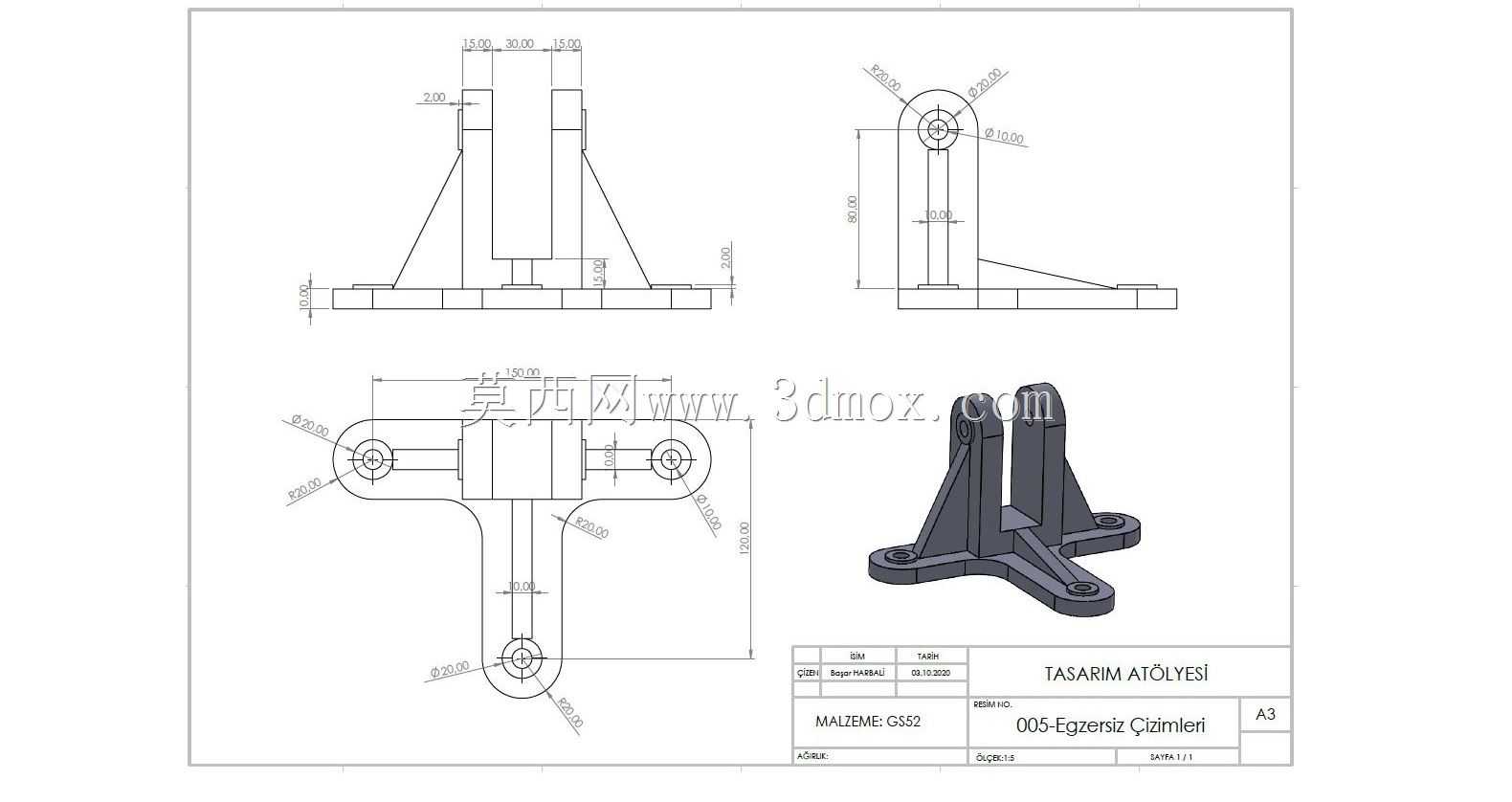

　　摆臂或气缸鱼眼接头配合，可实现绕固定轴线的小角度摆动；底板的多孔位设计允许在不同方向上调整安装方位，适配周边连杆的走线与运动包络。建模过程中需重点控制双耳销孔的同轴度以及孔轴线与底板安装面的平行度，否则销轴穿装后会出现卡滞、偏磨，长期运行还会引发异常噪音和孔位椭圆化。底板沉孔深度要保证螺栓头部完全沉入，不影响贴合面平整度；立板间距需与配合件宽度匹配，预留合理间隙但不能过大，防止铰接点出现窜动。加强筋的厚度与过渡圆角要结合受力方向设置，在载荷较大的一侧适当加厚，圆角半径避开应力敏感区间。外形尺寸方面，整体高度由铰接点所需的安装高度决定，底板长度和宽度覆盖四个安装孔的跨距，安装孔间距需匹配常用铝型材或钢板台面的孔位标准，

　　销孔直径按所选销轴直径系列选取，保证通用互换性。这类支座在实际产线中常出现在挡料机构、压紧翻转架、传感器摆臂以及手动夹具的旋转支点位置，结构简单但受力路径清晰，设计时既要满足静态支撑强度，也要兼顾反复摆动下的疲劳稳定性。
