带双孔安装座的立式支撑支座结构

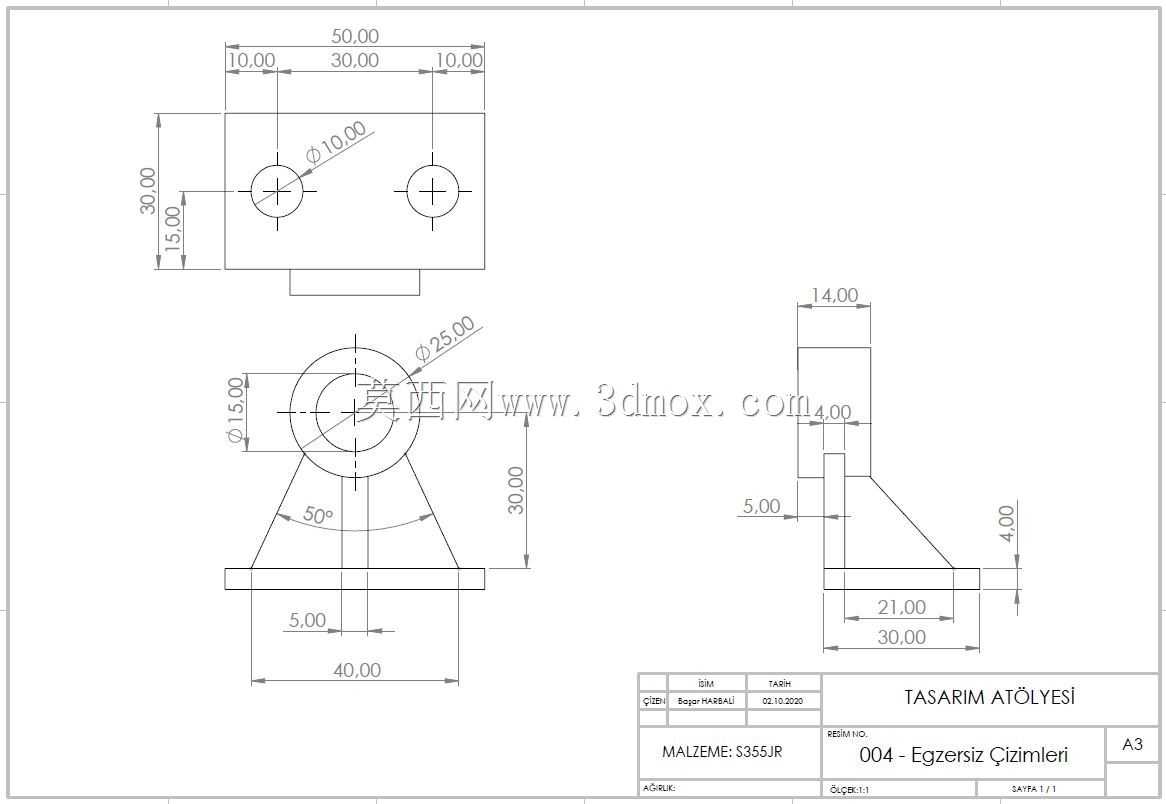

　　该立式支撑支座属于典型的小型承托连接件，整体采用底板加斜向加强筋的组合结构，顶部设置带通孔的圆柱安装段，可用于穿装销轴、螺杆或小型轴类零件，在工装夹具、轻型输送线侧边定位、检测台架辅件以及小型设备的工位支撑场景中较为常见。从结构受力角度看，顶部圆柱段承受径向载荷与少量倾覆力矩时，两侧斜筋能够将力直接传导至底部矩形安装板，避免立柱根部出现应力集中。图纸中顶部法兰板长度为50，宽度为30，两个安装孔中心距为30，孔直径为10，孔中心距板边分别为10；这种孔位布置适合采用M8或M10紧固件进行固定，也可配合定位销实现重复定位。底部安装板长度为40，宽度为30，板上预留的安装空间足以容纳常规垫圈与螺母。主视方向中，圆柱外径为25，

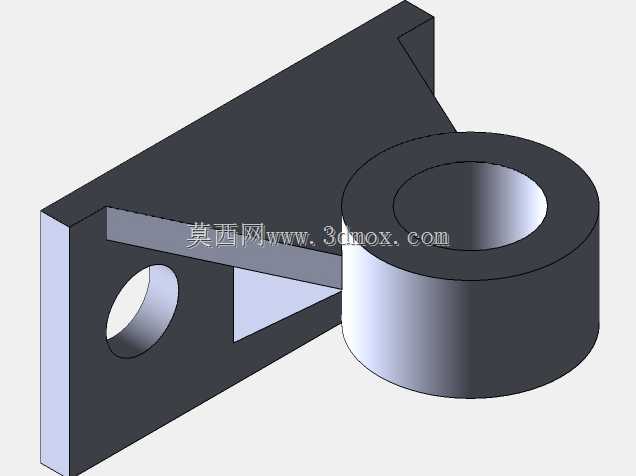

　　内孔直径为15，支座总高度方向尺寸为30，斜筋与底板之间形成50度夹角，该角度在保证支撑刚度的同时，可减少材料占用并避免清根困难。侧视方向中，顶部圆柱段轴向长度为14，下方凸台宽度为4，底板厚度为4，斜筋底部落点距底板侧边为5，筋板顶部与圆柱段平滑过渡，整体外轮廓不会超出底板边界，便于在密集安装环境中并排布置。建模时需重点保证三处位置的几何关系：一是两安装孔相对于顶部圆柱轴线的对称度，二是斜筋两侧面与圆柱外圆的相切过渡，三是底板底面与圆柱内孔轴线的平行度。若用于实际加工，底板与筋板可采用板材切割后焊接成型，顶部圆柱段可选用圆钢车削后与法兰板拼焊；若采用铸件方案，则应在筋板与圆柱、底板交接处保留适当铸造圆角，

　　并在底板底面预留机加工余量。该零件在装配中通常作为中间支撑，上方穿装的轴件可连接摇臂、连杆或压紧块，下方通过紧固件固定在型材框架或钢板平台上。由于整体尺寸紧凑，它不适合承受大冲击载荷，但在手动夹具、料道挡停、传感器安装支架等轻载工况下，能够提供稳定的支撑与定位作用。图纸同时给出了第三视角的外形表达，各方向尺寸链闭合清晰，建模完成后可直接用于干涉检查、装配模拟以及工程图出图。
