双铰接吊耳式连接支座结构设计

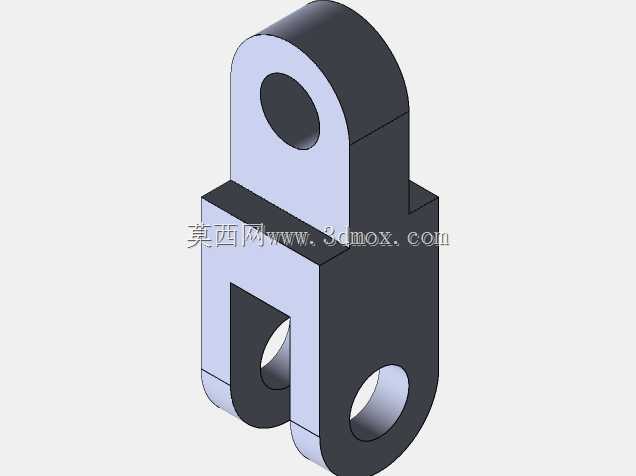

　　该零件属于典型的双铰接点连接支座，在中小型自动化生产线、轻工输送设备、工装夹具的连杆传动机构中十分常见，主要承担两端铰接杆件的载荷传递与运动限位作用，既可以作为气缸推杆与执行摆臂之间的过渡连接座，也可用于手动夹具、可调式工位托架的角度调节铰接位，替代传统焊接式吊耳，降低装配后的同轴度修正难度。从结构功能来看，零件主体为立式块状基座，下端开设横向贯通圆孔，用于穿装销轴与固定机架铰接，上端延伸出带同轴通孔的双耳吊耳结构，用于连接活动连杆或拉杆；基座侧面预留的开槽与凸台结构，既可以在装配时嵌入卡簧或轴套限制销轴窜动，也能作为扳手卡位，方便拧紧锁紧螺钉，避免长期受交变载荷后销轴发生转动松脱。

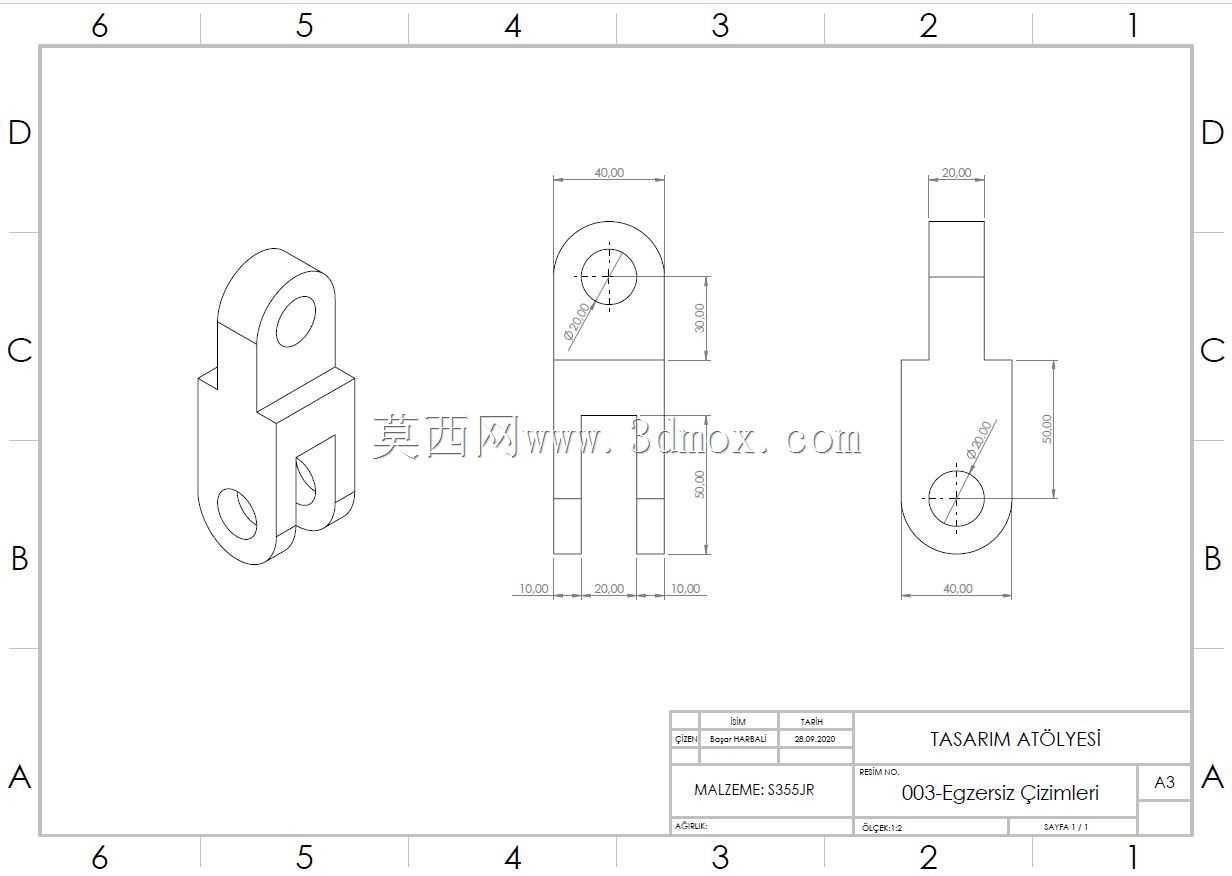

　　设计过程中优先保证两处铰接孔的轴线平行度与中心距公差，若中心距偏差过大，会导致连杆装配后出现卡滞、附加弯矩增大的问题，长期运行还会造成孔壁偏磨、销轴断裂。建模时先以基座底面为安装基准，拉伸生成主体块体，再分别绘制上下两处铰接凸耳的轮廓，通过切除命令生成贯通孔，最后对棱边做倒角去毛刺处理；孔位周边做了局部加厚，避免受侧向冲击时出现应力开裂。从图纸标注的安装边界来看，零件整体呈窄长立式布局，横向占用空间较小，适合安装在机架侧板间距有限的工位；下端铰接孔到底面的距离、上端吊耳孔的中心高度均经过匹配，装配后不会与周边的连杆、气管、线槽发生运动干涉。基座底面为平面定位面，安装时可直接贴合机架板面，

　　也可根据实际需求在底面加装调整垫片补偿装配高度差。零件的载荷传递路径十分清晰：上端吊耳承受拉杆的拉压载荷，通过立板传导至下端铰接孔，再由销轴传递到固定机架，立板与基座交接处采用圆角过渡，可有效分散应力集中，在频繁往复摆动的工况下能显著降低疲劳断裂风险。这类铰接支座相比一体式焊接吊耳，互换性更强，磨损后可直接整体更换，无需对机架进行补焊加工，能大幅缩短设备维护停机时间，在多品种小批量的非标自动化设备设计中应用十分广泛。
