带安装座的锥形曲面连接构件

　　该构件属于典型的曲面连接与安装练习件，主体由左侧矩形安装段和右侧锥形曲面壳体组成，适合用于结构建模、曲面造型和工程图表达训练。左侧安装段采用矩形截面，外轮廓总宽70，其中两段宽度分别为30和40，便于与相邻支架、板件或设备侧壁形成定位配合。安装段上预留中心孔，孔径80，可作为穿轴、走线或与其他圆柱件配合的接口；底部另有直径40的孔位，用于螺栓紧固、销定位或与下方基座连接。右侧主体为渐变曲面结构，从小端圆形截面向大端长圆形轮廓平滑过渡，能够在有限空间内实现截面形状转换，同时降低尖角处的应力集中。曲面外轮廓包含R140、R170和R200等多段圆弧，端部宽度方向尺寸为120，端部圆角为R40，这些几何约束决定了构件在装配时的外包络范围。

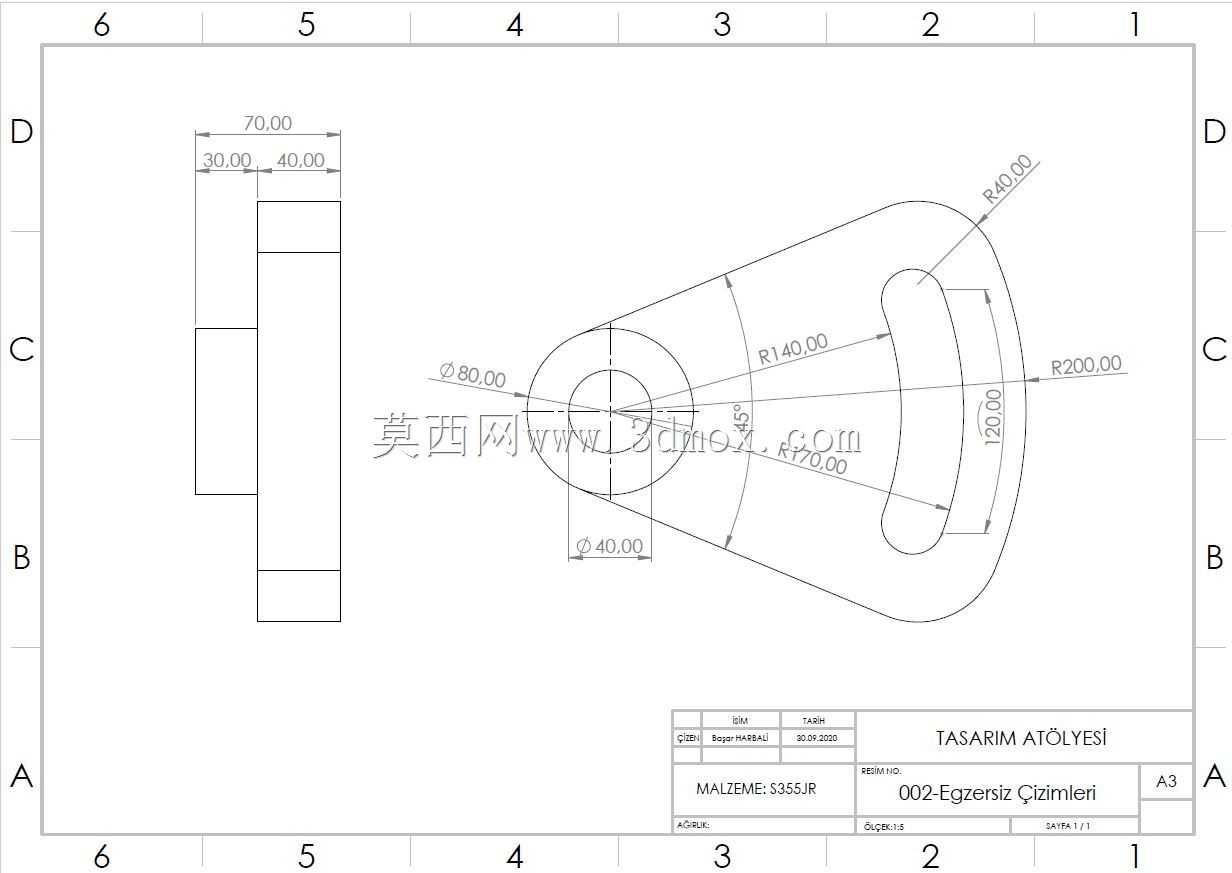

　　实际布置时，应重点核对右侧曲面与周边护罩、机架或传动部件之间的间隙，避免运动干涉；左侧矩形段则需要确认安装面平面度以及孔位与配合件的同轴度。建模过程中，中心线、对称面和圆弧相切关系是保证曲面质量的关键。若将该件用于轻量化壳体或导流罩，可在保持安装孔位不变的前提下调整壁厚；若用于承载连接件，则应关注80孔周围的加强结构以及40孔处的挤压强度。工程图中同时给出了主视外形和左侧矩形段投影，能够直接用于尺寸校核、装配位置确认和加工基准建立。整体结构虽然不复杂，但覆盖了拉伸、旋转、放样、圆角、孔特征和尺寸标注等常见机械设计环节，对理解曲面过渡、安装边界和零件配合关系具有较强的实践价值。
