液压油缸活塞底座结构设计

　　该零件属于液压执行元件的核心承载基座，在中低压往复式液压油缸、气动气缸场景中承担缸体端部定位、活塞杆导向支撑以及外部油路接口对接的作用，常见于工程机械支腿回路、工装夹具夹紧单元、小型压机顶升机构以及自动化生产线的直线推料工位，区别于常规端盖类零件，其采用一体式筒体与侧装阀块结合的构型，可减少外接管路的接头数量，降低管路泄漏风险。

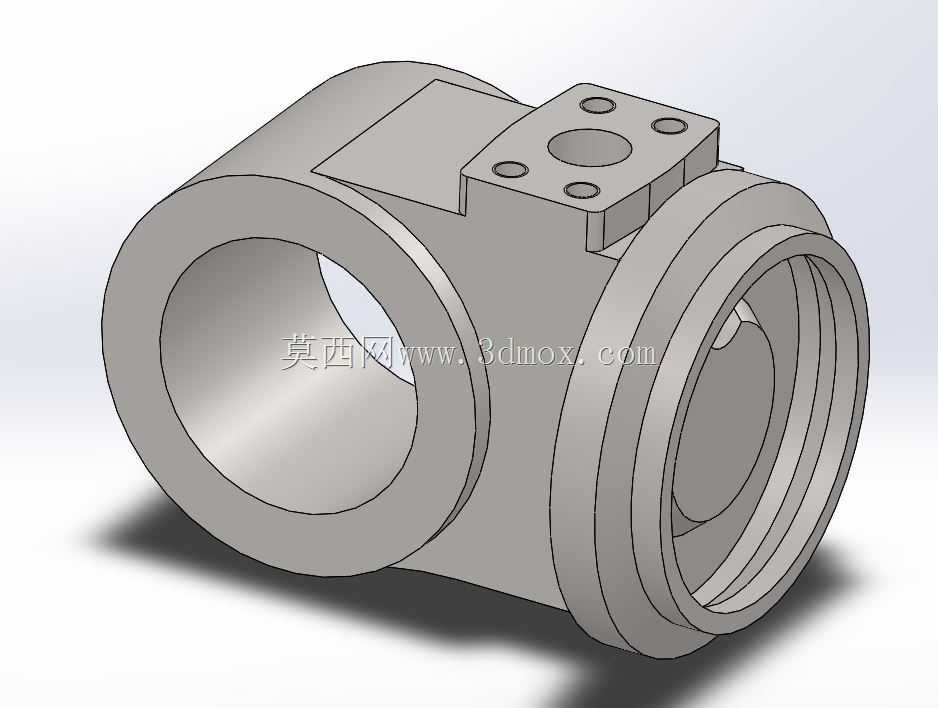

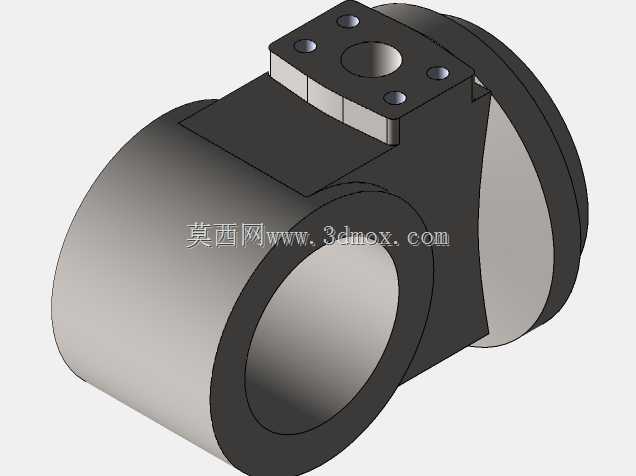

　　从实际装配边界来看，主体为同轴阶梯通孔结构，大直径外圆用于嵌入缸筒内壁完成径向定位，台阶端面与缸筒端面贴合实现轴向限位，外圆预留的多道环槽可安装O形密封圈与挡圈，隔绝缸内压力油与外部环境；侧部凸起的安装台加工有四个均布螺纹孔与中心通油孔，可直接安装板式平衡阀、节流阀或液控单向阀，无需额外设计过渡阀块，压缩油缸整体的轴向安装空间。设计阶段需优先校核筒体壁厚的承压能力，根据额定工作压力选取对应屈服强度的型材或锻件毛坯，避免缸筒在峰值压力下出现径向胀形；侧部阀台与筒体交接位置做圆角过渡，消除铣削加工后的应力集中点，防止油缸长期交变载荷下出现焊缝开裂或本体疲劳断裂。

　　建模过程中需严格保证主通孔与外圆的同轴度公差，阀台安装面与筒体轴线的垂直度需控制在机械设计对应的公差范围内，避免阀件安装后出现密封面偏压渗漏；内部流道交汇处做倒圆处理，降低液压油流经时的局部压力损失，减少气蚀与流道冲刷的概率。零件两端的阶梯结构分别适配导向套与缸筒锁紧结构，端部内螺纹可用于连接导向套、防尘圈组件，外圆的定位台阶可匹配不同缸径的标准缸筒，无需重新修改主体模具即可适配同系列多款行程的油缸产品。

　　在设备选型匹配时，该底座可直接替换同安装尺寸的焊接式缸底，减少现场装配时的管路焊接工序，侧置阀口的布局尤其适合安装空间紧凑、无法在缸筒外部布置长管路的设备工况，比如机床夹具的内置夹紧油缸、仓储物流设备的顶升油缸，其整体刚性优于分体拼装式端盖，可承受活塞杆侧向带来的偏载力矩，延长油缸内部密封件与导向带的使用寿命。
