22齿单排工业传动链轮结构设计

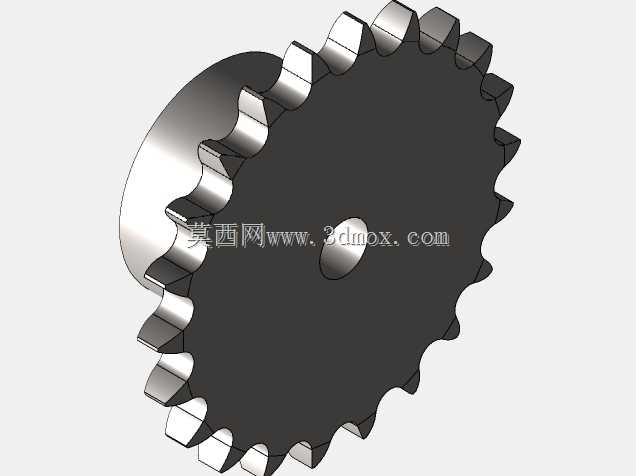

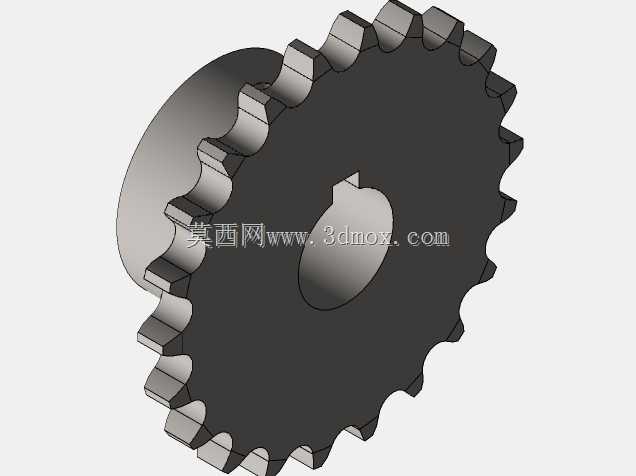

　　这款22齿单排链轮适配16B-1规格滚子链条，是工业链传动系统里的核心啮合零件，整体结构围绕稳定啮合、安装便捷、运行可靠三个核心方向完成设计，可直接用于输送线、农机传动、轻工设备、机床辅机等需要中等载荷链传动的场景。从齿部参数来看，链轮齿顶圆直径控制在189.30mm，齿根所在的分度圆直径为162.60mm，22个轮齿沿圆周均匀分布，齿形廓线经过匹配链条节距的修形处理，既可以保证链条滚子顺利啮入齿槽，也能在运行过程中让载荷均匀分布在参与啮合的多个齿面上，避免单齿过载出现崩齿、异常磨损问题。链轮的轴向总厚度为70mm，其中轮毂部分的轴向长度为53.83mm，轮缘侧的突出段长度为16.17mm，

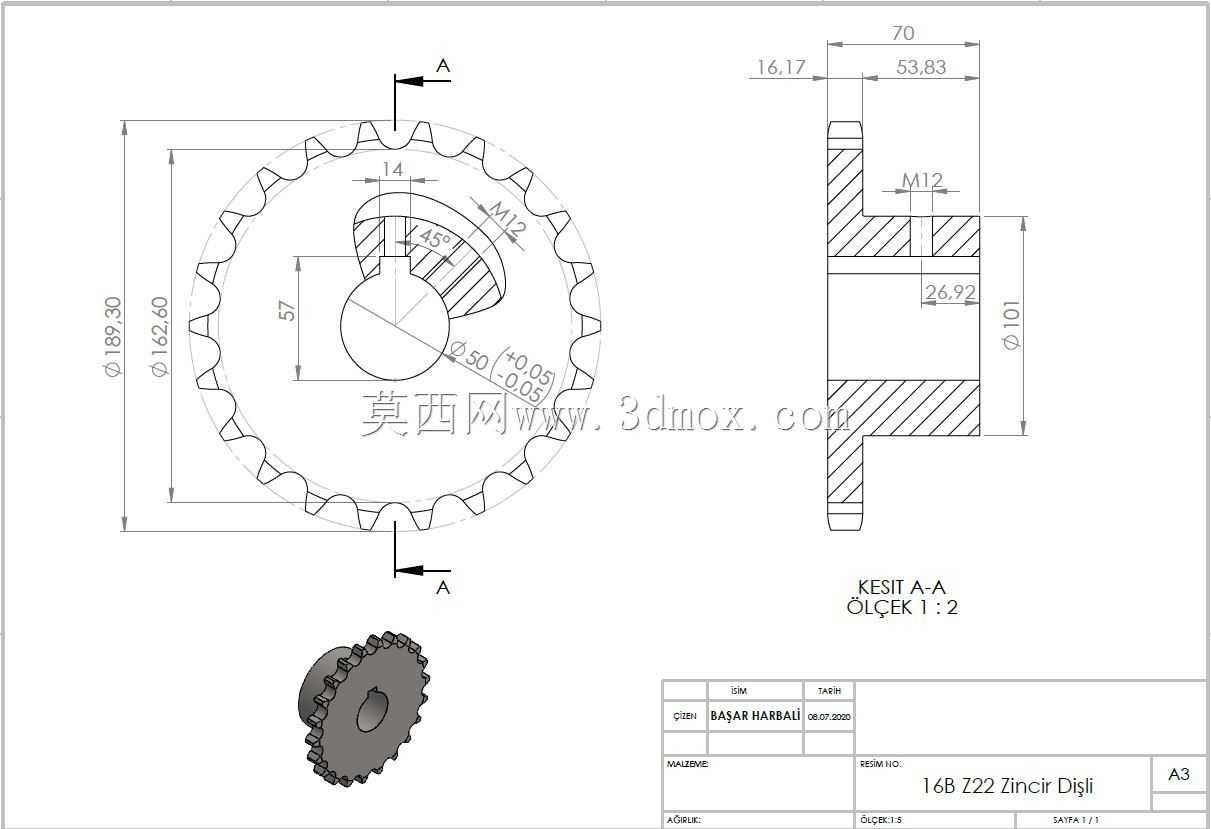

　　这种不对称的轮毂布局可以在安装时让链轮更贴近支撑轴承的安装面，减少传动轴的悬臂长度，降低轴端承受的弯矩，提升整套传动组件的运行刚性。中心安装孔的公称直径为50mm，孔的加工公差带设定为H7，可与对应公差的传动轴形成精准的过渡配合，保证链轮和轴的同轴度，避免高速运转时出现径向跳动。轮毂上设计有M12规格的螺纹孔，孔的定位尺寸距离中心为26.92mm，该螺纹孔用于安装紧定螺钉，装配完成后螺钉端部顶在传动轴的键槽或者预置的定位坑内，可限制链轮工作时的周向转动与轴向窜动，不需要额外加工复杂的轴向定位结构，大幅降低现场装配的难度。从剖面结构可以看出，轮缘和轮毂之间采用等强度辐板连接，辐板厚度经过载荷校核，

　　在满足传递额定扭矩要求的前提下尽可能减少了零件整体重量，同时避免了实心轮结构带来的材料浪费与转动惯量过大的问题。链轮的外圆最大径向尺寸不超过190mm，轴向安装所需的预留空间不小于75mm，选型时只需要确认轴径、链条规格以及周边护罩的内部空间，即可完成适配，不需要对安装位做额外改造。齿部的加工基准与中心孔保持同轴，端面与孔轴线的垂直度公差控制在常规传动件的允许范围内，可有效避免链条运行中出现跑偏、跳齿的现象。这类链轮在实际使用中通常搭配张紧轮一同布置，长期运行后链条出现节距伸长时，可通过调整中心距或者张紧装置补偿磨损量，而链轮本身的齿面硬化处理预留了足够的磨损余量，可承受长期的交变接触应力。

　　整个零件的建模过程完全遵循链传动的设计规范，所有尺寸标注都可直接用于加工出图，结构没有冗余特征，也不存在无法加工的倒扣或者特殊工艺结构，普通的铣齿、插齿设备即可完成齿形加工，中心孔与螺纹孔可通过常规车削、钻攻工序完成，制造成本可控，适配绝大多数常规工业传动场景的需求。
