辐条式铸钢传动轮结构设计

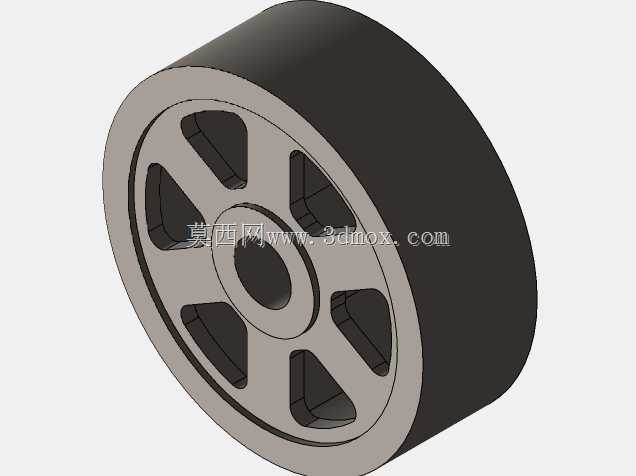

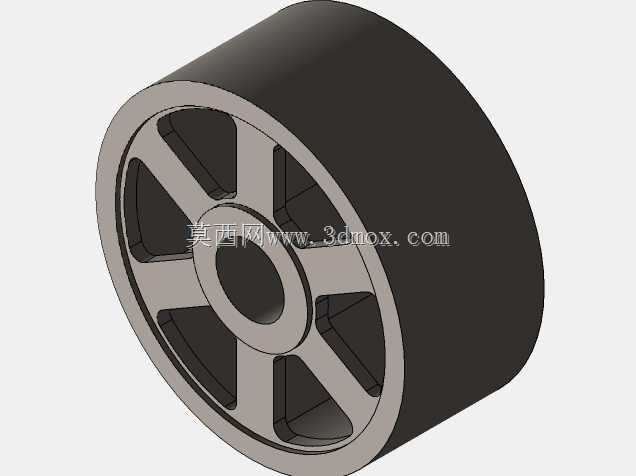

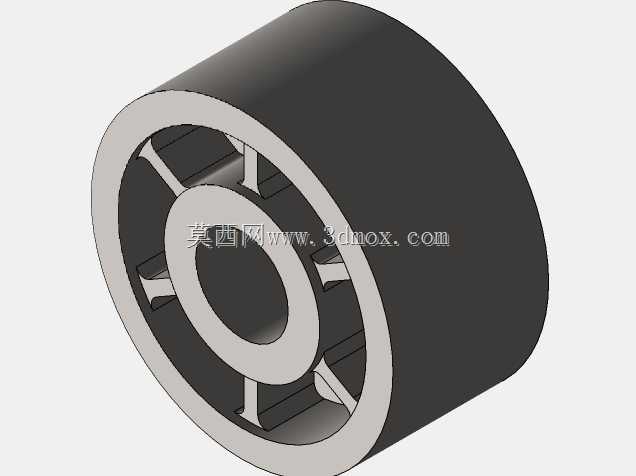

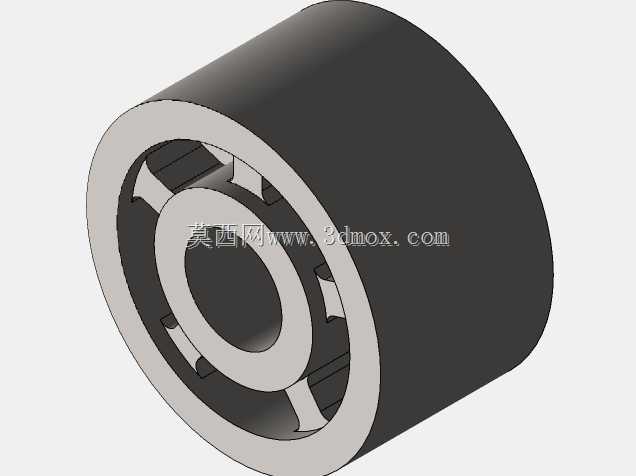

　　该轮体属于动力传递系统中的核心承载构件，主要适配中低速重载的传动工况，常见于矿山输送设备、冶金轧线辅机、建材提升机构以及通用工业减速机的输出端配套，用来在轴系与从动部件之间传递扭矩，同时承担径向载荷与短时的冲击载荷。轮体采用辐条式镂空结构，区别于实心轮的笨重设计，六根均匀分布的辐条在保证整体抗弯、抗扭截面模量的前提下，大幅削减了轮体自身的转动惯量，设备启停阶段的惯性冲击更小，也降低了配套轴系与轴承的长期负载。轮缘部分保留足够的轴向宽度与壁厚，既可以直接作为平带、三角带的传动接触面，也可在外缘加工齿形后作为齿轮毛坯使用，适配不同的传动改造需求。中心轮毂部位设计有同轴的轴孔安装位，孔周预留充足的补强厚度，可根据实际轴径进行精加工，

　　也可加工键槽来实现周向定位，避免大扭矩传递过程中出现轮轴相对滑移。轮毂与辐条的过渡位置全部采用圆弧圆角处理，从铸造工艺角度规避了厚壁与薄壁衔接处的应力集中问题，同时减少铸件冷却过程中产生缩松、裂纹的概率，适合砂型铸造批量生产，后续仅需对轴孔、端面和外缘进行少量机加工即可投入使用。从安装边界来看，轮体的轴向厚度控制在常规传动组件的安装间距范围内，辐条之间的镂空空间也为现场安装时的盘车、对位以及后期的运维检查留出了操作空间，无需额外拆卸周边护罩即可观察轮体的连接状态。设计过程中优先平衡了承载能力、自重与铸造工艺性三者的关系：辐条的截面采用近似梯形的构型，靠近轮毂位置厚度更大，向轮缘方向逐步过渡，匹配扭矩传递过程中截面应力的分布规律，

　　避免材料的无效冗余；轮缘的内外圆同轴度、轮毂两端面的垂直度都预留了合理的机加工余量，三维建模阶段同步完成了铸造拔模斜度的适配，所有非加工面的斜度统一，无需后期额外改图即可直接投产。这类轮体在实际选型时，可根据传递功率、转速比核算轴孔直径与键槽规格，也可通过调整辐条厚度、轮缘外径来适配不同的中心距要求，镂空结构同时兼顾了设备运行时的散热需求，持续运转过程中轮体积攒的热量可通过辐条间隙快速散出，降低长期高温运行带来的材料力学性能下降风险。
