双排25齿工业传动链轮结构设计

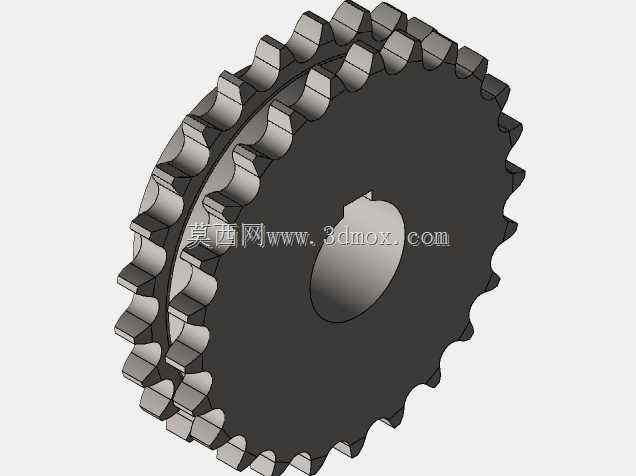

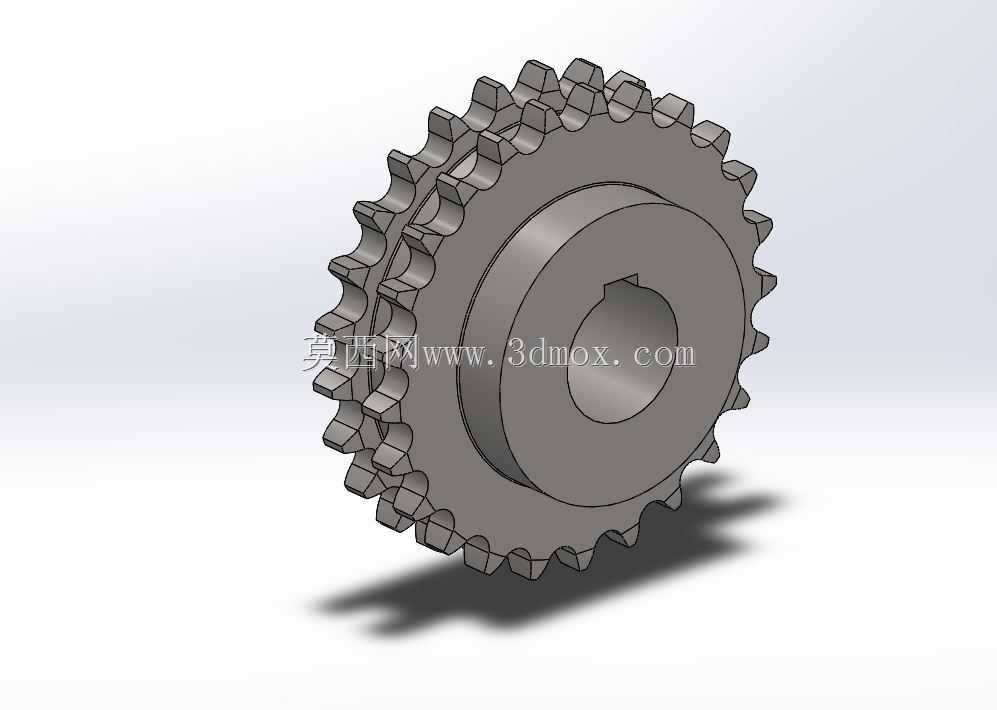

　　这款双排链轮的建模核心围绕16B链条规格展开，齿数设定为25，在常规输送线、动力头传动组里属于中等转速区间常用的从动轮配置。从结构上看，轮毂采用单侧凸起的不对称设计，凸起侧用于贴合轴承端面或轴肩，实现轴向定位，另一侧留出平置安装面，可直接抵靠传动侧板或锁紧挡圈，避免轴系多余零件堆叠。中心孔带有标准键槽，建模时键槽两侧做了微小退刀结构，实际加工中可采用插键槽一次成型，无需额外清根工序，降低车间加工成本。

　　双排齿的设计对应双列链条，相比单排链轮，它能在同等节距下分散单齿啮合载荷，适合输送重载工件、长距离传动的工况，比如包装线主传动、农机输送模组、机床排屑机驱动端都能见到这类结构。齿形部分按三圆弧一直线的标准齿槽绘制，每个齿的工作段、齿顶圆弧、过渡圆弧都严格贴合链条滚子的啮合轨迹，建模时特意校验了链条包角范围内的齿侧间隙，保证滚子进入和退出啮合时不会出现卡滞、顶齿现象。

　　从安装边界判断，链轮外径由齿数和节距共同决定，轮毂外径需小于齿根圆直径，避免运转时与链条链板发生干涉；轴向总厚度要匹配双排链条的内节宽度与排距，两侧齿盘的同轴度在建模阶段通过旋转特征一次成型保证，减少后续装配累积误差。端面可预留紧定螺钉孔位，用于轴上周向锁止，也可根据实际工况改为胀紧套连接结构，适配不同的拆装维护需求。

　　这类链轮在选型时不能只看齿数，还要结合轴径、传递扭矩、转速计算链条安全系数，轮毂长度需满足与轴的配合接触面积，避免键槽局部压溃。三维建模过程中，齿形阵列前先完成单齿的参数化约束，后续修改齿数或节距时可直接驱动模型重生，不用重复绘制齿廓，能大幅提升同系列链轮的设计效率。模型的倒角、圆角细节也对应实际工艺：齿顶倒角防止装配时刮伤链条，轮毂外圆倒角便于压装轴承，所有锐边处理都符合机械零件的常规加工要求。
