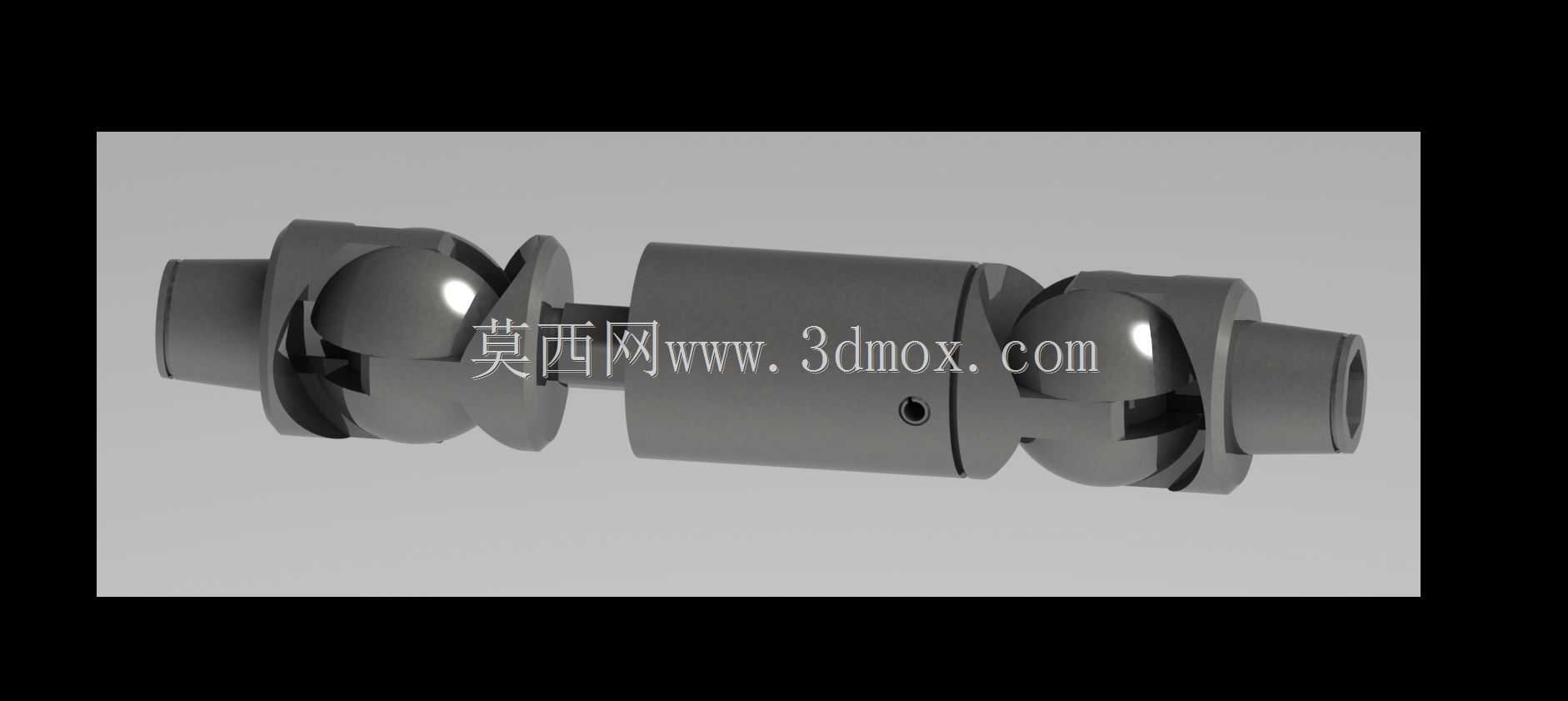

这类双球铰滑动驱动轴常见于需要在两轴存在径向偏移、角向偏摆的同时传递旋转扭矩的场合,比如小型专用设备的进给机构、自动化夹具的回转驱动、轻工机械中跨距受限的动力输出端。它不像刚性联轴器那样要求严格对中,也不同于普通十字万向节在高速下的附加弯矩问题,两端球头与包络式球座配合,可在一定摆角范围内持续传递转矩,中间圆柱段承担轴向滑动补偿,能吸收装配误差与工作过程中产生的相对位移。

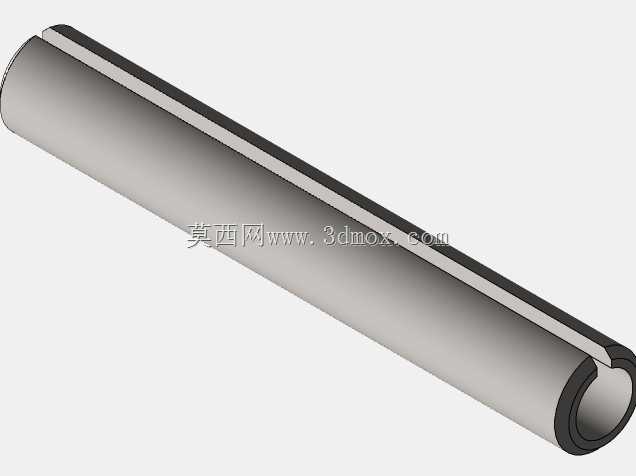

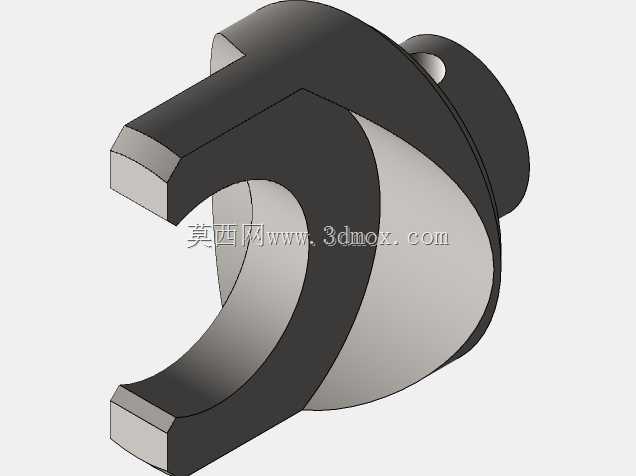

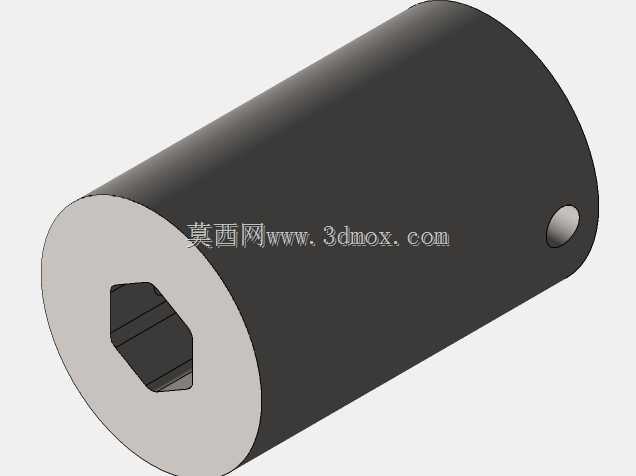

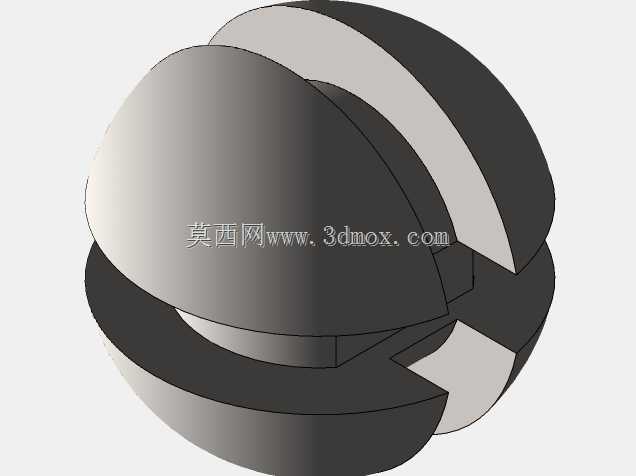

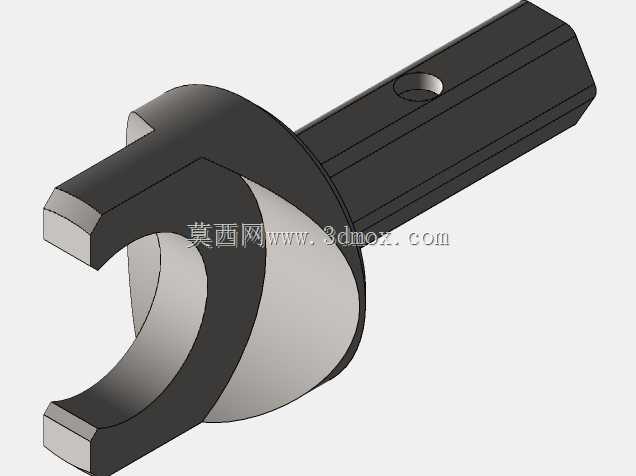

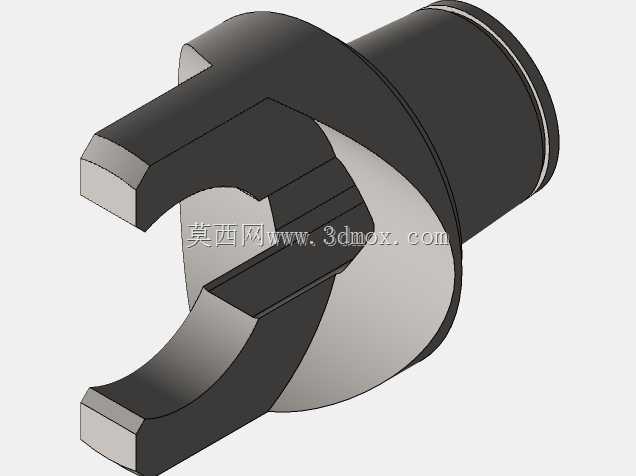

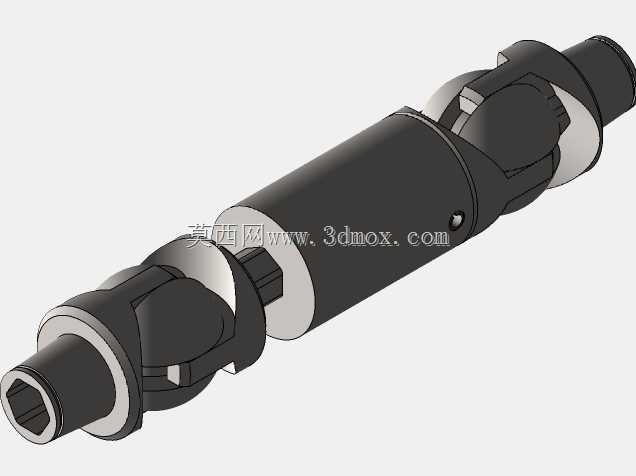

从结构上看,轴体两端为外伸连接轴头,可直接插入带键槽或顶丝孔的从动件、主动件轮毂中;中部为直径较大的导向筒体,内壁与穿过球铰的芯轴形成滑动副,球头被剖分式或整体式球窝包裹,外侧压盖通过螺钉预紧,既保证球头不脱出,又控制转动阻尼。筒体上的小孔可作为润滑脂注入孔,定期补充润滑脂后能降低球窝与滑动面的磨损,这在粉尘不多、中低速连续运转的工况下十分实用。
设计时首先要确定的是传递扭矩与球头直径的匹配关系。球头接触应力随扭矩增大而升高,若球头直径过小,在冲击载荷下容易出现点蚀甚至压溃;球头过大则会增加整体外径与转动惯量,不利于紧凑安装。两端轴头的直径与长度需匹配被连接件的轮毂尺寸,轴肩高度要满足轴承或挡圈的定位要求,同时避免与球窝外圈发生干涉。中间滑动段的行程要覆盖实际工作中最大轴向补偿量,通常预留2至5毫米余量,防止极限位置顶死。
安装边界方面,该轴整体呈细长回转体,布置时需保证两端球铰的摆动空间,周边壳体或机架内壁应留出不小于最大摆角对应的径向间隙。若外部有护罩,护罩内径需大于球窝外径并考虑摆动包络。装配顺序一般为先将一端球铰组件装入筒体,穿入芯轴后再组装另一端球窝与压盖,最后安装轴头紧固件。轴向定位可依靠轴用挡圈、锁紧螺母或顶丝,具体依据负载大小与拆装频率选择。
在实际选型中,若设备存在频繁正反转,应适当放大球铰接触安全系数,并检查滑动副的间隙;间隙过大会导致回转滞后与冲击,过小则会在热膨胀后卡滞。对于有同轴度误差但偏角不大的安装场景,这种结构比弹性柱销联轴器更耐偏载,比膜片联轴器能承受更大的轴向位移,是中小扭矩动力传输中兼顾对中补偿与结构简洁的可靠方案。三维建模时需重点表达球头与球窝的配合面、滑动芯轴与筒体的同轴关系,以及压盖螺钉的分布位置,以便工程出图时直接标注形位公差与配合精度。
