重载链板物料输送机组结构

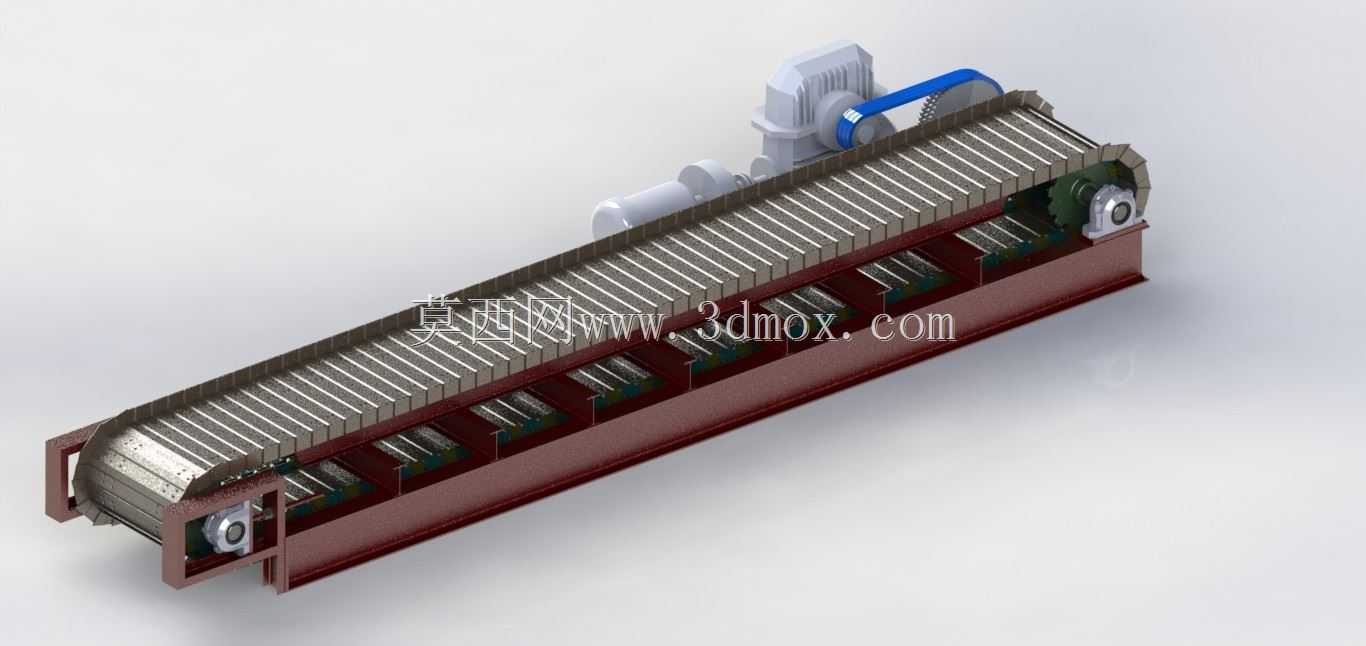

　　该模型呈现的是一套以链板承载面为核心的长距离输送设备，适用于机械加工车间、装配产线、包装工段以及仓储分拣区域中规则或半规则工件的连续转运。设备主体沿水平方向布置，输送面由密集排列的金属板条组成，板条随两侧链条循环运动，能够承受较重工件的局部压载，也适合输送带有油污、切屑或外形不适合皮带输送的零件。与普通带式输送相比，链板结构在耐冲击、耐磨损和定位稳定性方面更有优势，常用于机床上下料、热处理前后工件转移、箱体码垛前输送以及自动化生产线衔接。

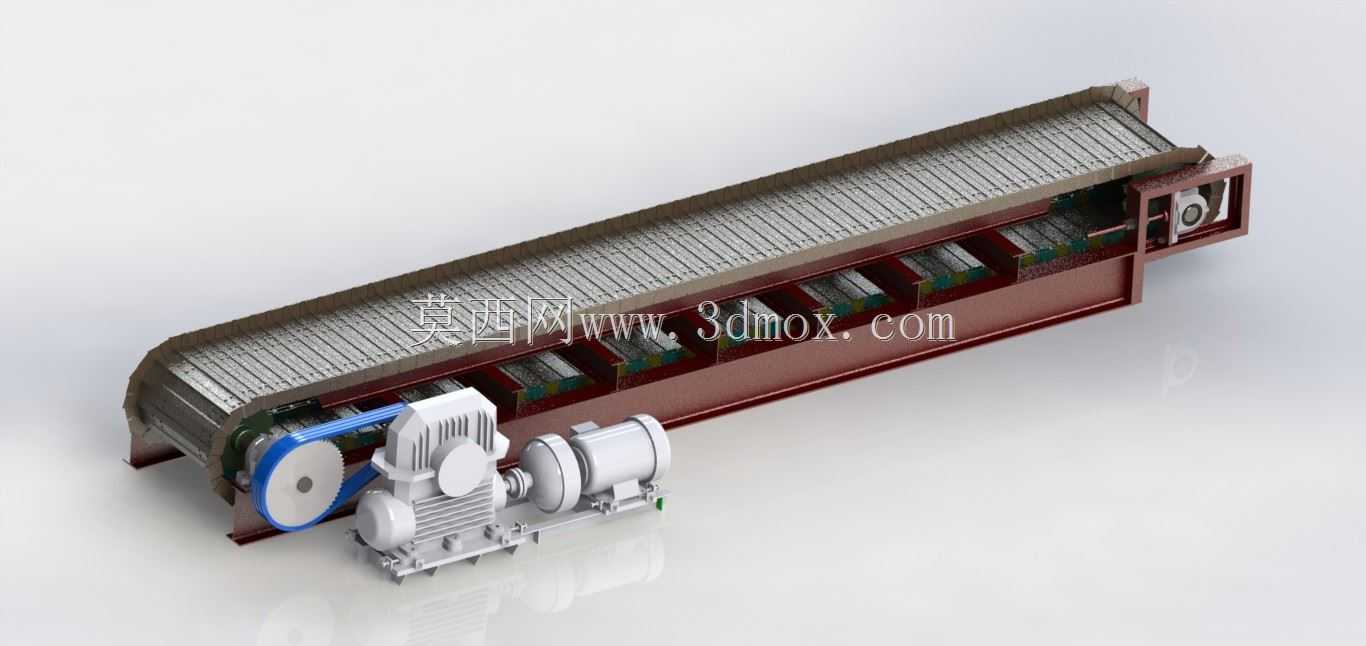

　　从结构组成看，设备下部采用长槽形焊接机架，机架两侧形成连续支撑边界，内部布置多组托辊或支承轨道，用于承托上分支链板并控制回程段的运动轨迹。端部设置链轮轴系，其中一端承担主动驱动，另一端承担张紧与导向，链轮与链条啮合后将扭矩传递至整条输送链。驱动部分布置在设备一侧上方，电机经减速机构和带传动连接主动轴，这种布置可降低输送面端部占用空间，同时便于维护人员对传动件进行检查。防护罩覆盖旋转部位，带轮外侧保留拆装空间，符合车间设备安全防护的基本思路。

　　设计时需要重点控制机架直线度和两侧链条的同步性。长机架若刚度不足，满载工况下会产生中部挠曲，导致链板起伏、链条跑偏或卡滞；因此模型中的主梁采用较高截面，并通过横向隔板和支座形成稳定框架。输送宽度、有效输送长度和进出料高度应根据现场节拍确定，安装边界需在驱动端预留电机、减速器及带轮维护空间，在张紧端预留链轮轴调节行程，设备下方还应考虑切屑清理、润滑点操作和回程链检修空间。

　　链板节距、链轮齿数和链条规格决定运行平稳性。较小节距可使承载面更平整，适合小件输送；较大节距则承载能力更强，但运行冲击和噪声会增加。主动链轮齿数不宜过少，以降低多边形效应带来的速度波动；张紧机构需补偿链条磨损后的伸长，同时避免过张紧造成轴承受力过大。板条与链条的连接位置应保证互换性，磨损后可单独拆换，减少停机维护成本。

　　在选型对接中，该类设备通常需要与振动给料机、破碎机、辊压机或包装机械配套使用。进料端可设置导料槽或缓冲段，避免物料直接砸击链板；出料端可衔接分拣工位、料箱或下一工序设备。三维建模时，机架、链板、链轮、传动轴、轴承座、驱动电机和防护件均按装配关系表达，能够用于干涉检查、维护空间校核、安装基础确认以及非标输送线方案评审。
