对辊式矿石细碎破碎设备结构

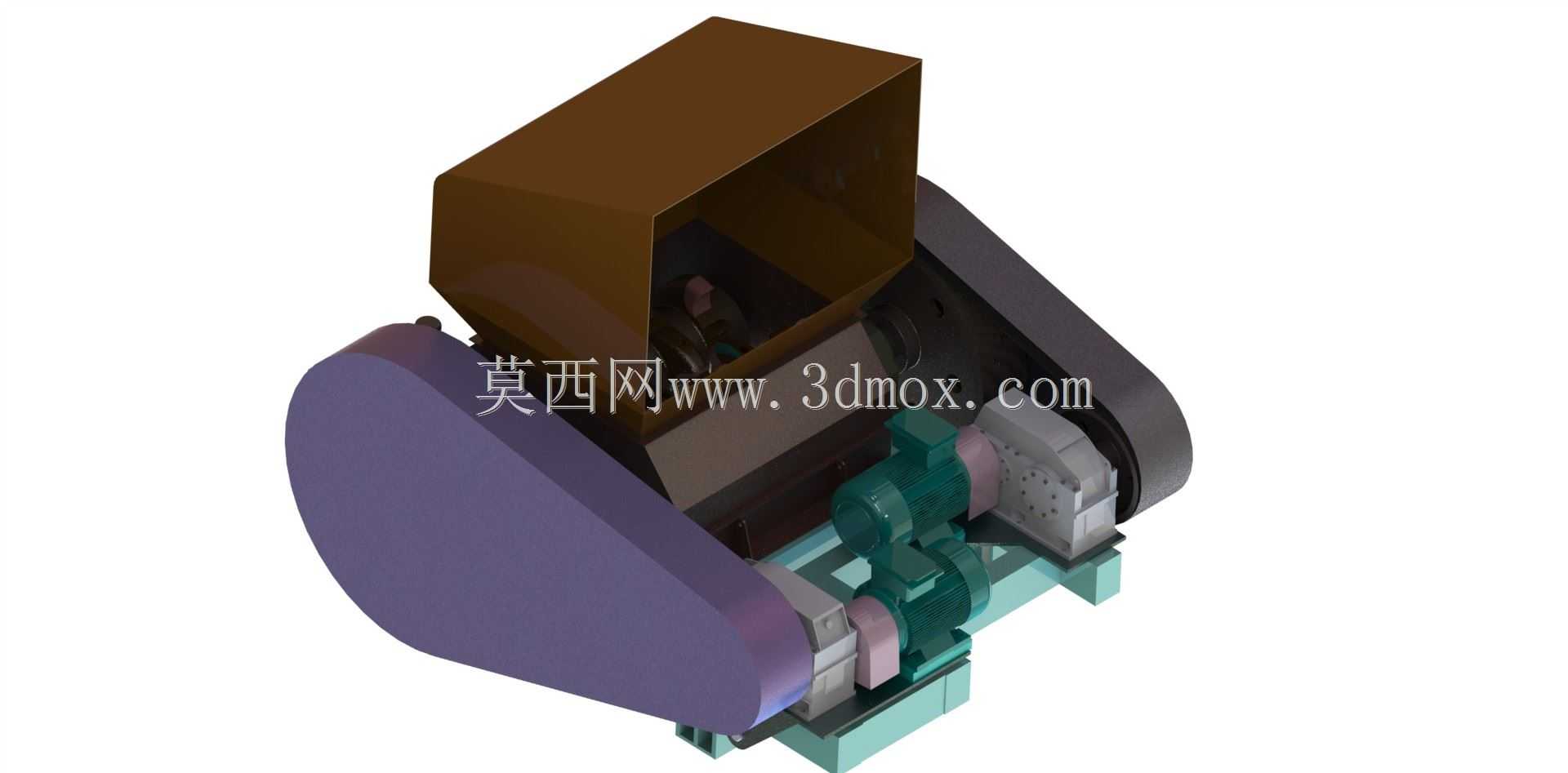

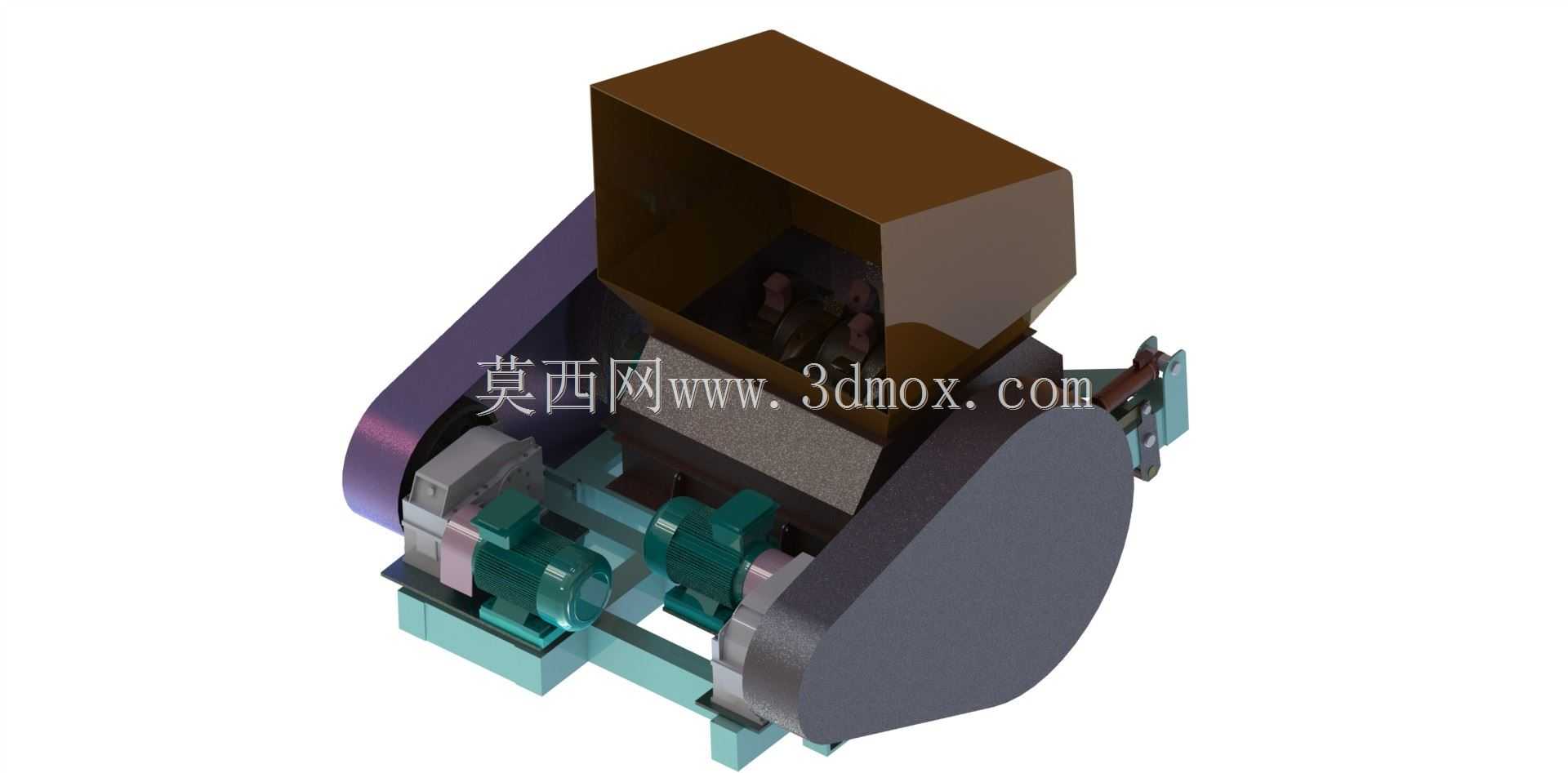

　　这套对辊式破碎设备的三维结构，围绕中低硬度物料的中细碎工况展开，常见于砂石骨料生产线、选矿厂粗破后段、煤炭与建材原料加工、建筑垃圾回收筛分线中，承担将50毫米以下进料挤压破碎至可调粒度的工序，相比锤破、反击破，它对脆性、软质物料过粉碎率更低，辊面挤压出料粒型规整，粉尘与噪声控制表现更优。

　　从整机布局来看，上方设置大容积倾斜受料斗，斗体采用厚板折弯焊接结构，进料口朝向来料皮带方向做扩口导向，避免大块物料卡料、撒料，物料靠自重落入下方两平行布置的破碎辊间隙。两根破碎辊平行水平排布，其中一根辊子轴承座固定在机架本体上，另一根辊子的轴承座搭载可滑动导轨座，配套弹簧缓冲调节机构：当进料中混入不可破碎的铁块、硬质杂件时，活动辊座可瞬时退让扩大排料间隙，让硬物通过后自动复位，既保护辊面不被崩裂，也避免主轴过载扭断。

　　传动侧采用大直径V带轮搭配减速传动组，电机动力经带轮缓冲传动后驱动主动辊，从动辊通过齿轮啮合保证两辊反向同步旋转，两辊相对转动时将咬入间隙的物料靠辊面摩擦力拽入碾压区，靠高压挤压完成破碎，出料粒度可通过调整两辊座之间的垫片厚度、弹簧预紧行程来改变辊缝大小，适配3到20毫米不同出料规格的生产需求。

　　机架部分采用型钢焊接底座，整体重心偏低，运行时辊体转动的激振力可被厚重底座吸收，设备安装时仅需在混凝土基础上预留四个地脚螺栓孔，核对底座安装孔位、预留周边检修空间即可：设备两侧需留出不小于一米的操作空间，用于更换辊皮、调整弹簧压力、检修轴承润滑点，进料斗上方要匹配来料皮带的卸料高度，出料口正下方对接输送设备承接破碎后物料，避免积料堵料。

　　设计过程中优先校核了辊轴的抗弯扭强度、滑动轴承座的导轨配合间隙，带轮外侧加装半包围安全护罩，所有转动外露部件均做防护遮挡，既满足车间安全生产规范，也方便日常运维时快速拆解护罩检查皮带张紧度。整机结构没有复杂液压回路，维护门槛低，适合中小型砂石、选矿现场长期连续作业。
