振动给料输送设备三维结构设计

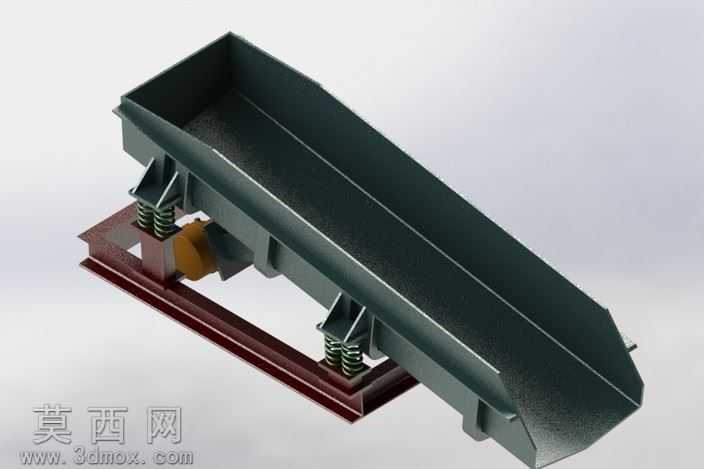

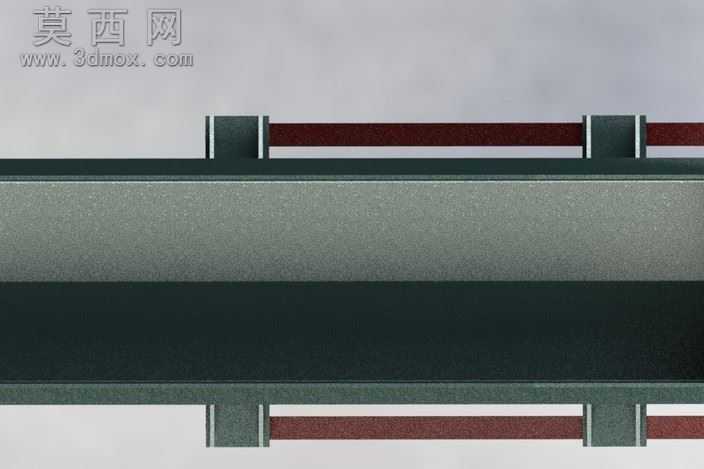

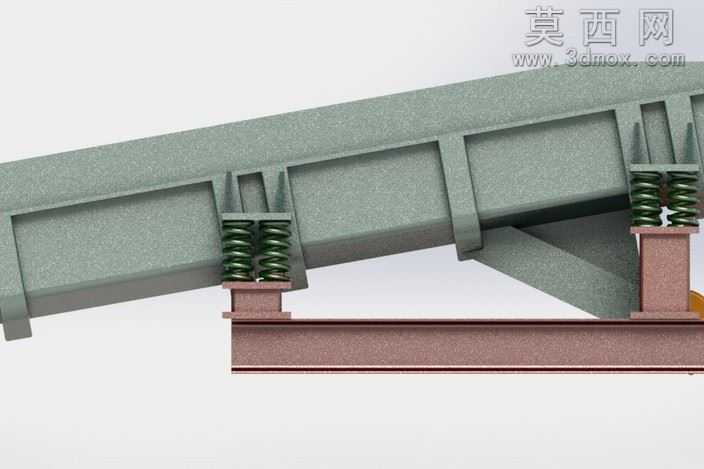

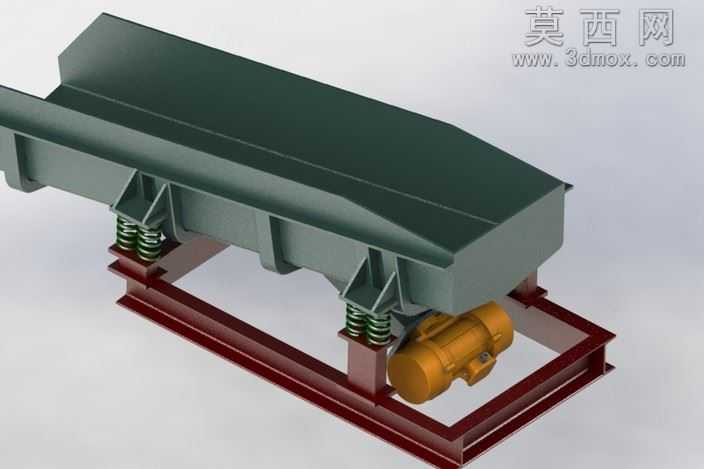

本作品为槽式振动给料设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现了该类给料设备的真实结构形态。建模阶段首先搭建设备的核心承载槽体结构，槽体采用敞口长槽式设计，槽壁做了合理的厚度加强处理，槽底设置纵向加强筋结构，保证槽体在持续振动工况下具备足够的结构刚度，避免长期受物料冲击、振动作用力出现形变问题。槽体下方的支撑结构采用双组弹簧支撑设计，每组支撑位置配置多根圆柱螺旋压缩弹簧，弹簧参数按照振动给料设备的工作载荷、振动频率进行匹配设计，弹簧上下端设置定位安装座，保证弹簧在振动过程中不会出现移位、偏斜问题，支撑座与底部机架采用螺栓紧固连接，安装定位精准。设备的激振驱动部分布置在槽体下方中部位置，建模时还原了激振单元的安装结构，驱动单元与槽体之间采用刚性连接结构，保证激振力能够均匀传递到整个槽体，驱动单元的安装底座设置有减震缓冲结构，降低激振力对底部固定机架的冲击影响。底部机架采用型钢焊接框架结构，框架做了横向、纵向的加强梁设计，保证整个设备的基础支撑稳定性，机架底部设置平整的安装面，可通过地脚螺栓与作业平台固定连接。材质渲染阶段，槽体部分采用深灰色耐磨金属材质，模拟实际设备使用的耐磨钢板材质质感，表面做了细微的磨砂纹理处理，还原工业设备的真实表面状态；弹簧部分采用弹簧钢金属材质，呈现出带有金属光泽的深灰质感；支撑座、机架部分采用红棕色防锈漆材质效果，还原工业设备涂装后的视觉效果；激振单元部分做了分色处理，驱动外壳采用棕黄色材质，与其他结构形成清晰区分。整个模型的装配关系完全符合实际设备的装配逻辑，各部件之间的连接位置、配合间隙都做了精准还原，可用于该类设备的结构展示、工作原理演示、设计方案验证等场景，能够直观呈现振动给料设备的工作状态与结构组成，帮助相关人员快速理解槽式振动给料设备的设计逻辑与结构特点。
