25千克定量包装秤输送灌装机组

　　这套机组面向颗粒状、粉状散料的袋装定量包装工况，常见于粮食、饲料、化肥、塑料粒子、矿粉及化工原料车间的成品包装段。设备把暂存、给料、称重、夹袋、灌装和输送衔接在一条线上，能够完成25千克级包装袋的连续计量装袋，减少人工舀料、抬袋和反复过磅带来的误差。

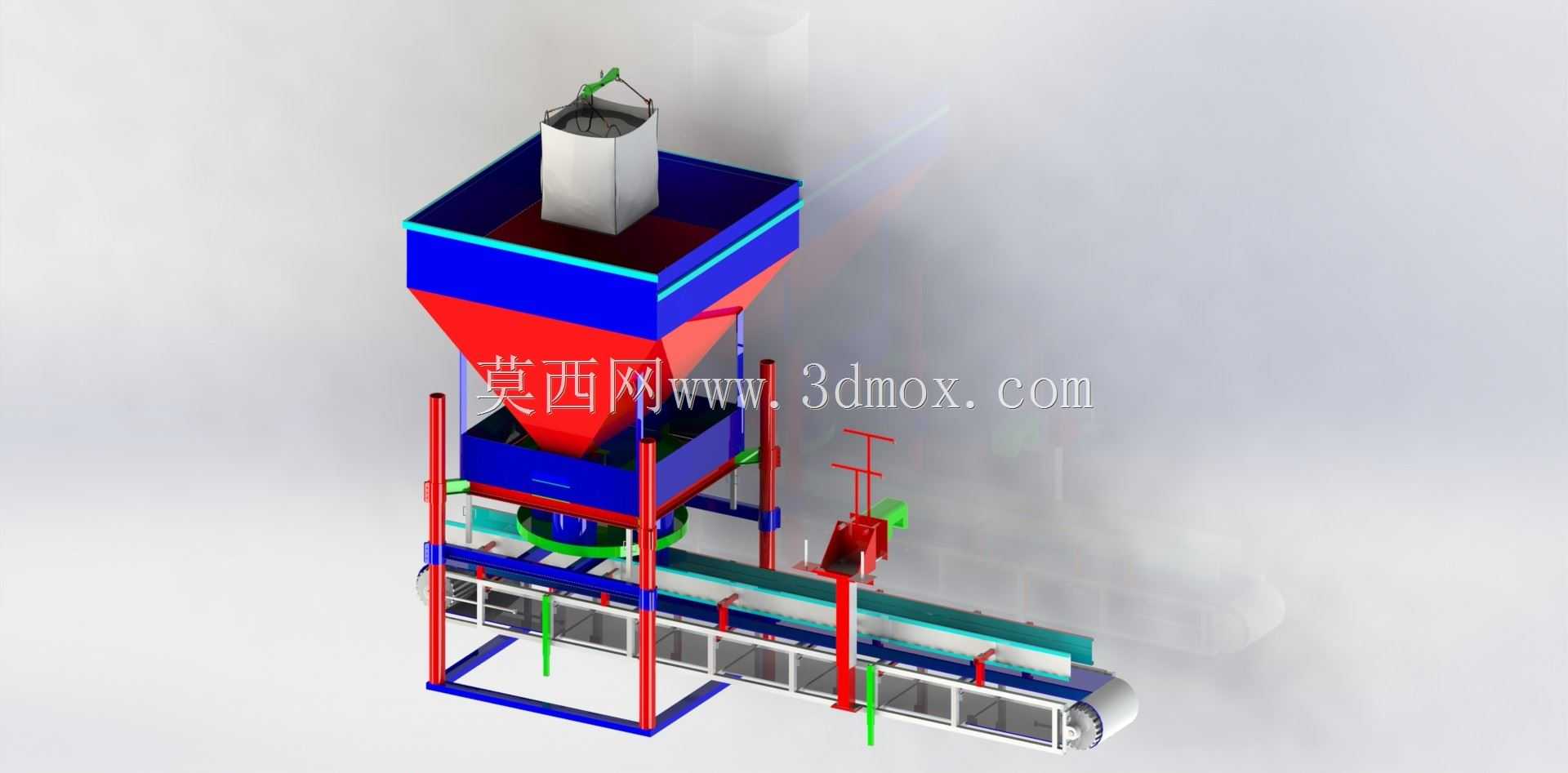

　　从布置上看，上部为方形储料斗和锥形集料仓，物料靠重力向下汇集；中部设置称重与给料机构，通过粗细给料配合控制落料量，接近目标重量时切换为小流量补料，从而兼顾包装速度与计量精度。下方机架留出夹袋和套袋操作空间，袋口对准出料筒后由夹持机构固定，灌装完成再松袋，落到后方水平皮带上转入缝包、码垛或复检工序。

　　建模时重点还原了料斗容积、支撑立柱、检修平台、护栏、称重单元、出料通道、皮带输送机和侧边气动控制件的相对位置。红蓝配色区分了料仓、机架和输送部分，便于在方案评审中快速识别功能分区。上部料仓边缘保留法兰和加强结构，锥段采用斜壁过渡，目的是降低物料架桥风险；对于流动性较差的粉料，实际工程中还可在锥壁增加振动器或气吹辅助装置。

　　设备安装需要关注上下层高度差。料仓顶部应预留进料口和检修空间，周围布置提升机或来料管道；包装操作面要保证人员套袋、观察和清理的安全距离，机架立柱需与地面预埋件或膨胀螺栓固定，避免灌装振动引起位移。皮带输送机中心线应与出料口对齐，输送面高度要兼顾满袋跌落高度和后续缝包机入口高度，过低会造成袋体冲击，过高则影响松袋后的稳定落位。

　　结构设计上，四根立式承力柱承担料仓和物料重量，横梁形成框架约束；称重区域应避免与输送机架、检修平台产生刚性干涉，否则会把外力传递给称重传感器，导致读数漂移。气动元件、夹袋臂和检修爬梯的位置需要在三维环境中做运动包络检查，尤其夹袋开合、人员操作和料袋下落路径不能与立柱、护栏冲突。料仓内壁宜按物料特性选择光滑衬板或耐磨材料，出料口尺寸要满足物料通过能力，同时方便拆检。

　　现场选型时，还要根据物料堆积密度核算料仓有效容积，根据包装节拍确定给料方式和输送速度。对于粉尘较大的物料，可在灌装口增加吸尘接口；对于易潮解物料，则需考虑密封和排空结构。整体模型适合用于包装线布局校核、机架结构讨论、物料路径分析以及与前后段设备的接口确认。
